Тонкослойный отстойник ОТ

Тонкослойный отстойник ОТ

Просмотров за год - 414, за последние 7 дней - 3

Тонкослойный отстойник – это механическое оборудование для средней и глубокой очистки стоков. Его функционал базируется на естественной гравитации, процессы происходят в проточном порядке, он может работать непрерывно. Компания «ЭКОВОДСТРОЙТЕХ®» предлагает тонкослойные отстойники серии ОТ производительностью от 5 до 50 м3/час. Их можно применять, как самостоятельные модули или интегрировать в комплексы ОС: для очистки оборотной воды, для подготовки стоков к последующим технологическим процессам, для разделения взвесей после реагентной обработки, для доочистки после биообработки.

Преимущества тонкослойных отстойников ОТ:

  • установки этой категории эффективно извлекают из сточных вод нерастворенные взвеси;
  • осаждение примесей происходит в тонкослойном модуле, толщина которого незначительна, это значительно убыстряет процесс – весь объем поступившей в установку воды осветляется за 40-50 минут;
  • оборудование этой серии компактно, в сравнение со стандартными установками тонкослойной очистки, их можно устанавливать и удобно эксплуатировать даже в стесненном пространстве;
  • в производстве тонкослойных отстойников ОТ используются исключительно качественные компоненты и материалы;
  • простая и надежная конструкция и компактные габариты обуславливают большую доступность установок в сравнении с оборудованием конкурентов;
  • низкие эксплуатационные расходы, поскольку нет необходимости периодически устанавливать новые детали или расходники взамен вышедшим из строя;
  • при изменении температуры поступающих в установку стоков или их объемов очистительное оборудование продолжает стабильную работу;
  • тонкослойные отстойники серии ОТ справляются со сточными водами любой степени загрязнения;
  • универсальные установки можно использовать на любых объектах – они эффективны для очистки промышленных, бытовых и ливневых стоков.


Эффективность тонкослойных отстойников ОТ

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Взвешенные в-ва, мг/л 100-1500 90-98%
Нефтепродукты, мг/л 5-50 50-80%

График эффективности


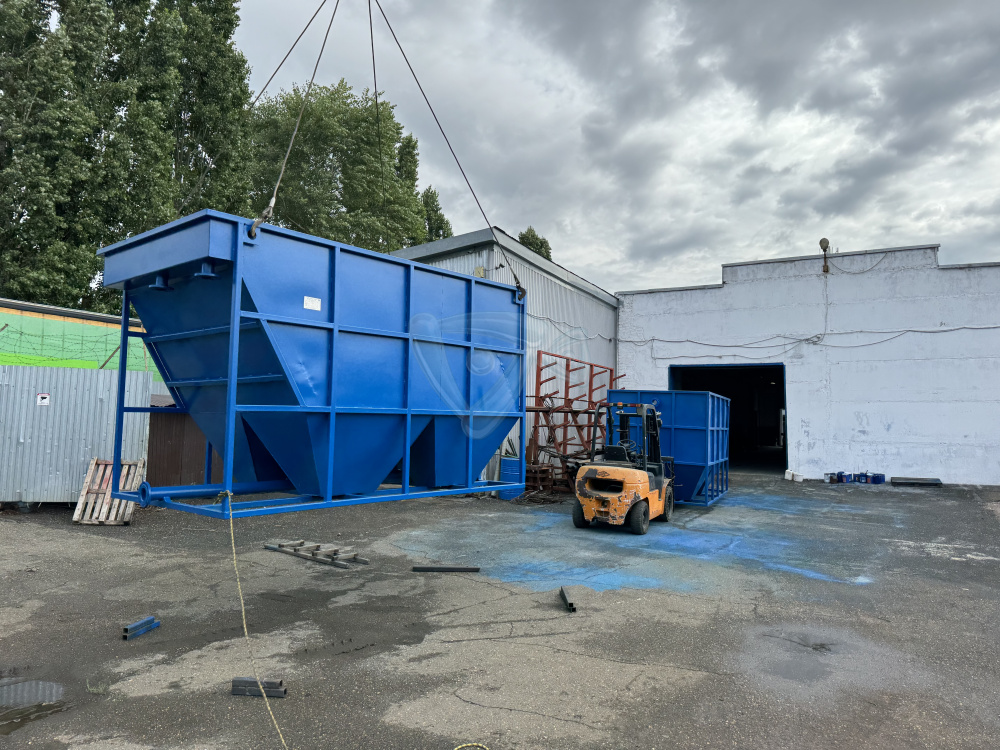

Особенности конструкции

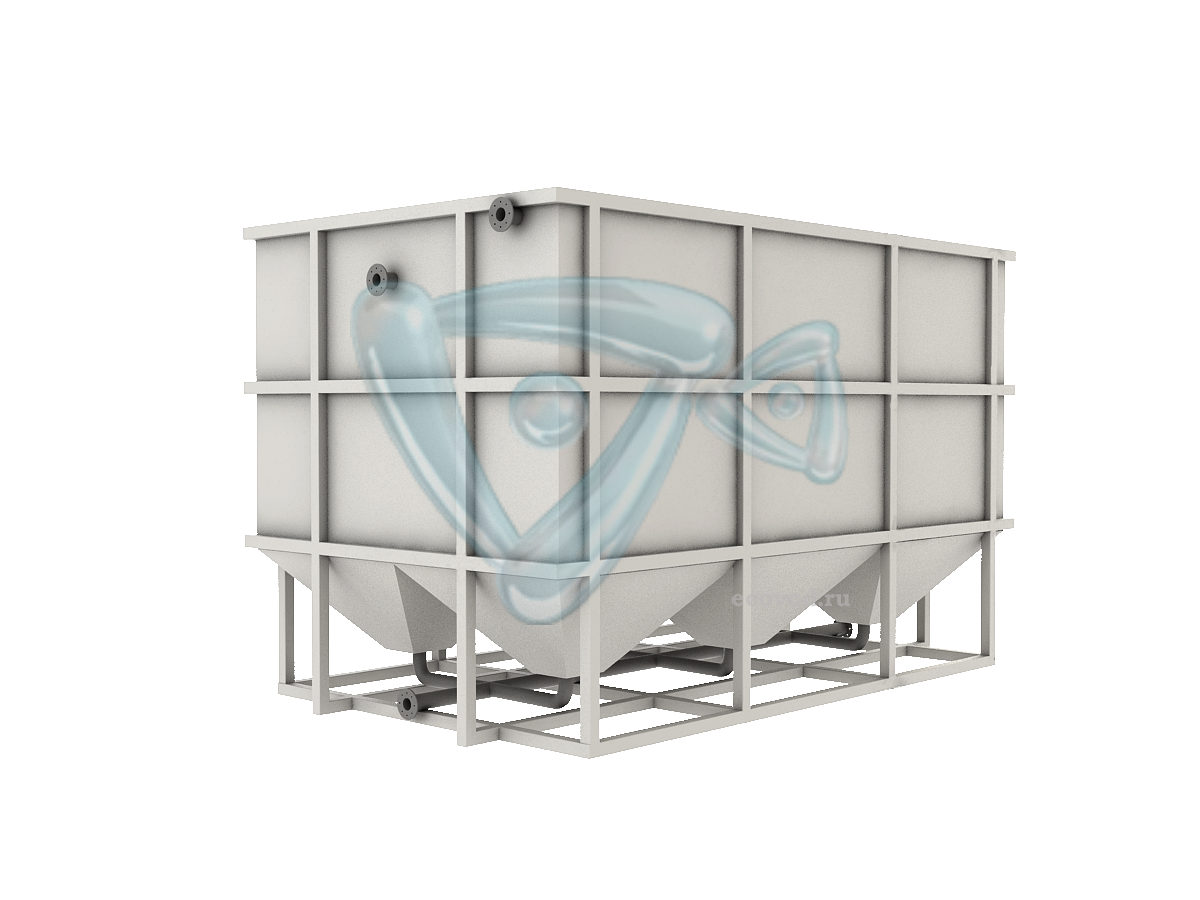

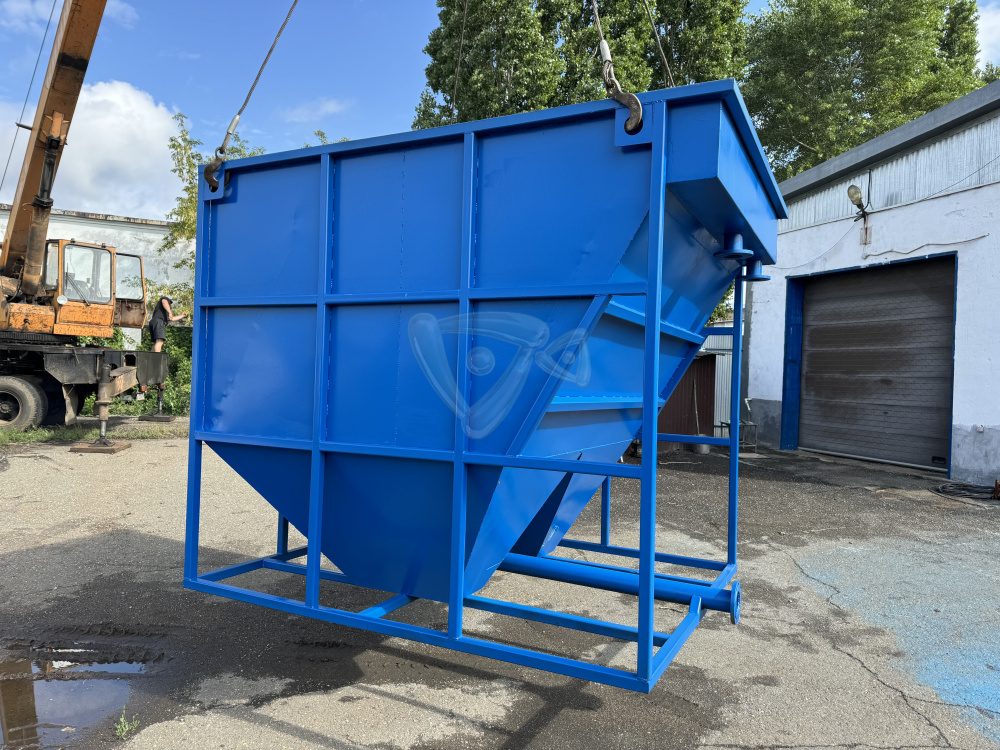

Горизонтальный тонкослойный отстойник этой серии представляет собой прямоугольную емкость с перевернутыми конусами внизу – для аккумулирования осадка, установленную на металлическую раму. Она комплектуется несколькими функциональными деталями:

  • входной и выходной патрубки для подачи стоков и отвода очищенной воды;
  • стальная решетка для установки очистительного модуля, который на 100% перекрывает емкость;
  • полимерный тонкослойный модуль с ячеистой структурой размещается внутри емкости под углом 60º к поступающему потоку, при поступлении загрязненной жидкости в нем создается несколько замкнутых зон отстаивания, в которых взвеси интенсивно агрегируют, затем оседают осадком в конусы на дне емкости;
  • нижний трубопровод, соединенный с вершинами конусов, по которому выводятся аккумулированный осадок.

Лаконичная технологическая схема очистки сточных вод, реализованная в оборудовании, максимально эффективна. Тождественные технологии используются в различных видах установок производства компания «ЭКОВОДСТРОЙТЕХ®». Это подтверждают технологические испытания и многочисленные отзывы наших заказчиков.

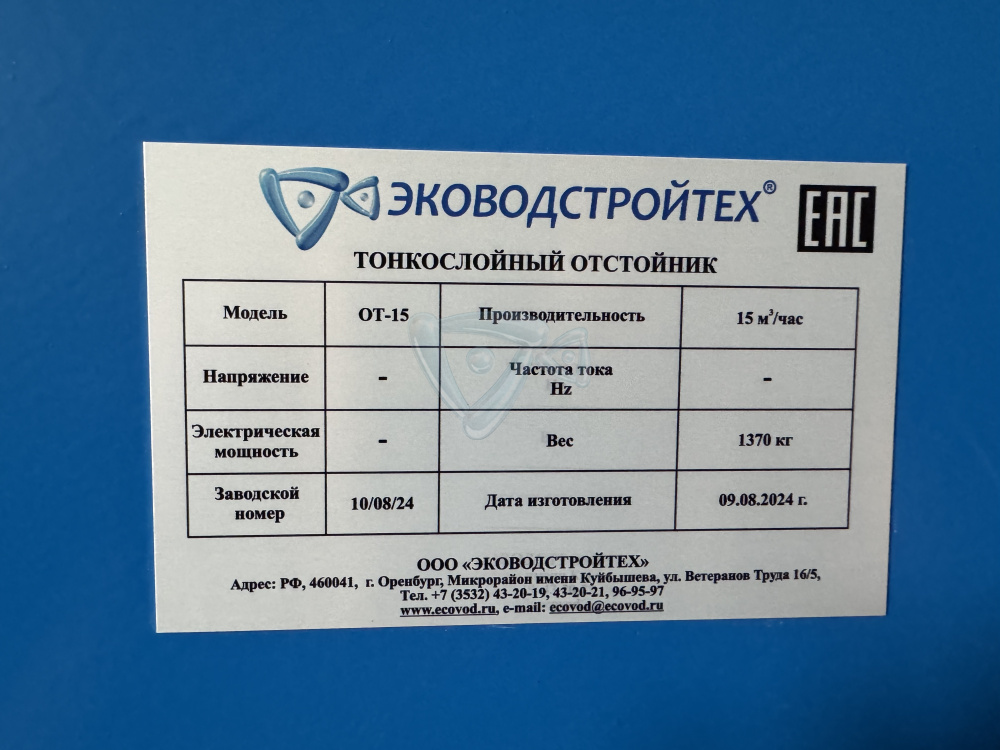

Технические характеристики

Марка отстойника Производительность (м³/час) Габаритные размеры
(ДxШxВ), мм.
ОТ-5 5 2300х1100х2300
ОТ-10 10 2300х2100х2300
ОТ-15 15 2800х2100х2300
ОТ-20 20 3800х2100х2300
ОТ-30 30 4700х2100х2300
ОТ-40 40 6500х2100х2300
ОТ-50 50 8600х2100х2300

Принцип действия тонкослойного очистительного оборудования

Функционал установки – это совокупность трех процессов:

  • Отстаивание. Через входной патрубок стоки поступают в приемник, откуда направляются к тонкослойному модулю, где за счет противоточно движения осадка и воды происходит агрегация примесей. Частицы аккумулируются в большие хлопья, которые за счет гравитации начинают осаждаться, увлекая более мелкие. Осадок сползает в самые низкие места – конусы днища.
  • Отвод осадка. Осевшие примеси осаждаются, уплотняются, периодически выводятся из емкости через трубопровод.
  • Отвод воды. Осветленная жидкость выводится посредством зубчатого переливного устройства: они накапливаются до определенного объема, затем самотеком уходят по трубе.

Эффективность функционала отстойников напрямую зависит от угла размещения тонкослойного модуля относительно потока. Если наклон меньше расчетного, то ячейки быстро забиваются шламом, появляется необходимость регулярной промывки. Если угол больше требуемого, осадок начинает сползать с большей скоростью, при встрече на границе с движущейся водой он образует возмущающие потоки, которые вновь размешивают частицы взвесей – происходит вторичное загрязнение стоков.

Комплект поставки

Приемная камера

Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы.

Зона тонкослойного отстаивания

Сечение отстойной части на 100% перекрывается сотоблоком собранным из ПВХ-профилья с шпунтовым соединением. Высота модулей 1 000 мм, угол наклона 600 к горизонту. Опорная стальная решетка для монтажа сотоблока.

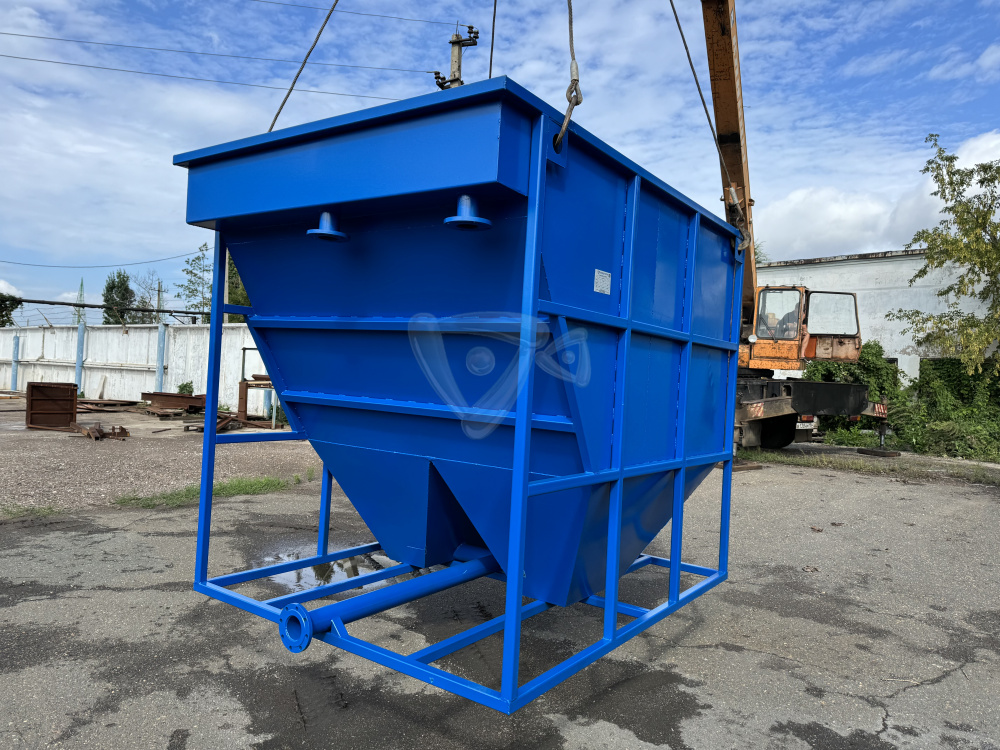

Конические днища

Конусы от 1 до 8 штук в зависимости от моделей с уклоном стенок 45-600 к горизонту. Коллектор для сброса осадка

Карман сбора очищенной воды

Горизонтальный водослив с регулируемой гребенкой из полипропилена.

Технологические и эксплуатационные преимущества серии ОТ компании «ЭКОВОДСТРОЙТЕХ®»:

Тонкослойные установки компании «ЭКОВОДСТРОЙТЕХ®» в сравнении с типовым оборудованием этой категории характеризуют следующие преимущества:

  • эффективность в четыре раза выше, что существенно сокращает время осветления, разделения взвесей или доочистку, а, следовательно, технологический процесс в целом;
  • процедура полностью автоматизирована, то ест привлекать персонал к контролю и обслуживанию оборудования не нужно – сокращаются расходы на оплату сотрудников;
  • очистку сточных вод можно выполнять посредством ввода коагулятов и флокулянтов;
  • выбор технологий и реагентов производится в соответствии с составом примесей, их концентрацией, состоянием стоков, требуемой степенью осветления на конкретных очистных сооружениях;
  • тонкослойные отстойники серии ОТ имеют модульное исполнение, они быстро устанавливаются и вводятся в эксплуатацию на объекте, что критично уменьшает капитальные расходы, облегчает интеграцию в ОС;
  • размещать оборудование можно на небольшой площадке, поскольку оно компактно и занимает мало места;
  • автоматизация технологического процесса и отсутствие ТО разрешает существенно сократить эксплуатационные расходы;
  • не нужно направлять сотрудников на обучение в профессиональные учебные центры по обслуживанию ОТ;
  • возможность оперативно повысить производительность очистных сооружений посредством интеграции специальных рабочих модулей;
  • тонкослойные отстойник и серии ОТ, вне зависимости от вида примесей и их объема, обеспечивают качественную очистку стоков;
  • оборудование компании «ЭКОВОДСТРОЙТЕХ®» не уступает в производительности и качестве очистки импортным аналогам, но более доступно.

Формат поставки

Компания "ЭКОВОДСТРОЙТЕХ®" поставляет блочно-модульные тонкослойные отстойники ОТ в любые регионы России. Оборудование поступает заказчику в заводской готовности. То есть установка и монтаж занимают минимум времени, поскольку сборка и настройка установке не требуется. В комплект поставки может входить дополнительные рабочие модули собственного производства. Их интеграция в систему разрешает существенно снизить трудозатраты, упрощает техобслуживание. Оборудование можно транспортировать на грузовых автомобилях, поскольку его габариты адекватны стандартам грузоперевозок на данном виде ТС.
