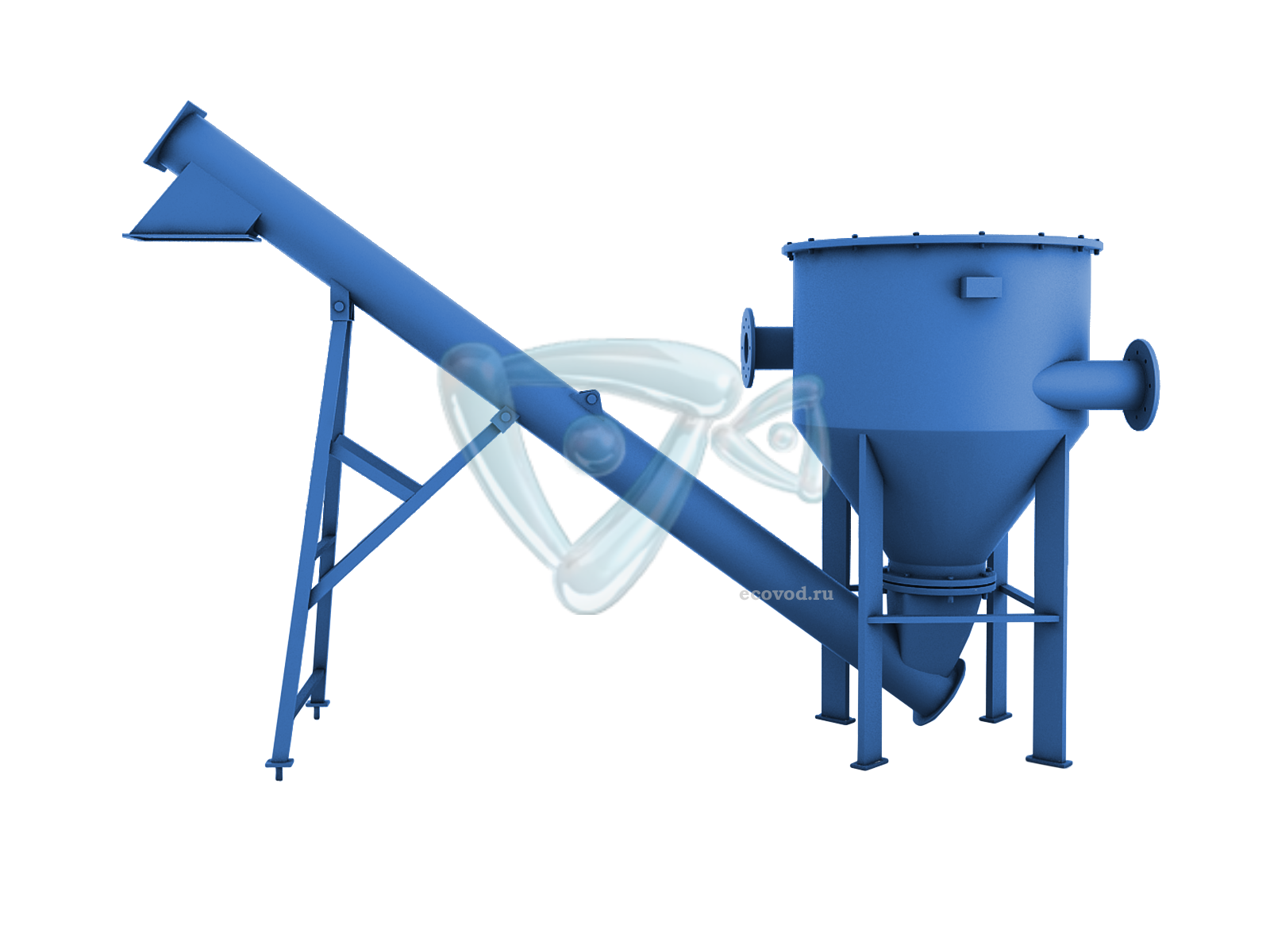

Тангенциальная песколовка со шнековым транспортером ПТМ

Тангенциальная песколовка со шнековым транспортером ПТМ

Тангенциальные песколовки – эффективное оборудование для механической очистки сточных вод от минеральных загрязнений, взвешенных частиц с большим удельным весом и размерами. Технологический процесс, реализованный в установках, базируется на разнице плотностей воды и примесей. Легкая органика поднимается на поверхность, тяжелые взвеси опускаются на дно. Пескоуловитель широко используется во многих сферах человеческой деятельности.

Технологические решения от компании «ЭКОВОДСТРОЙТЕХ®»

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает тангенциальные механические песколовки со шнековым транспортером осадка в модельной линейке ПТМ. Установки отличаются габаритами, присоединительными размерами и производительностью, которая варьируется от 30 до 200 м3/час. Электрическая мощность оборудования не превышает 0,38 кВт/час. Эффективность очистки – от 90 до 99%. Изготовление пескоотделителей осуществляется на собственной производственной площадке из качественных материалов и узлов.

График эффективности

Установки характеризует простота конструкции, надежность, долговечность, легкость интеграции в очистные сооружения любого типа. Песколовки ПТМ стабильно выдерживают повышенные нагрузки. Оборудование актуально на подготовительном этапе, оно устанавливается на входе в очистные сооружения, после модуля измельчения отходов. Рабочие значения рН для пескоуловителей ПТМ варьируются в пределах от 6,5 до 8,5.

Модель

Производительность м3/час.

Габаритные размеры (мм)

Электрическая мощность (кВт/ч)

ПТМ-30

30

700 х 1840

0,38

ПТМ-50

50

840 х 1800

0,38

ПТМ-75

75

1035 х 2100

0,38

ПТМ-100

100

840 х 1500

0,38

ПТМ-75

75

1040 х 1910

0,38

ПТМ-100

100

1160 х 2170

0,38

ПТМ-200

200

1850 х 2900

0,38

Важно! Заказчик может выбрать модель из стандартного ряда или заказать уникальное оборудование для конкретных условий эксплуатации. В зависимости от объемов сточных вод на объекте и степени их загрязненности минеральными примесями возможны два варианта исполнения: однокорпусные пескоуловители и двухкорпусные установки.

Сфера применения ПТМ

Тангенциальные песколовки со шнеком актуальны на объектах, где в стоках присутствуют примеси с размерами от 0,15 мм:

  • коммунальные хозяйства предприятий и населенных пунктов;
  • очистка ливневых стоков в производственной площадке и городской инфраструктуры;
  • металлургические комбинаты;
  • угольно-обогатительные предприятия;
  • машиностроение, автомобилестроение, судостроение и аналогичные производства;
  • агрокомплексы;
  • сельское хозяйство;
  • производственные площадки, где металл обрабатывается пескоструем.

Устройство моделей ПТМ

В стандартном заводском исполнении тангенциальные песколовки со шнеком ПТМ состоят из следующих рабочих модулей:

  • цилиндрическая емкость из нержавеющей стали марки AISI 304 или углеродистой стали с антикоррозийным покрытием, в нижней части которой расположен конусообразный бункер, соединенный лотком с конвейером шнека, обустроенный лотком для сброса осадка в накопительную емкость;
  • патрубки входа сточных вод и выхода очищенной жидкости;
  • крышка для предотвращения попадания в емкость посторонних предметов;
  • транспортер шнекового типа – вал, на поверхности которого сформирована спираль с постоянным шагом;
  • шнековое устройство защищено корпусом в виде трубы, которая дополнительно является лотком, вдоль которого транспортируются выделенные из стоков минеральные примеси;
  • электропривод установки представлен мотор-редуктором, расположенным в верхней части вала транспортера;
  • регулируемая опора для транспортера;
  • управляющие и силовые кабели, клеммник.

Дополнительная комплектация

Оборудование для очистки сточных вод от минеральных примесей по техническому заданию заказчика может комплектоваться дополнительными устройствами:

  • узлом для промывки минерального осадка с патрубками для входа и выхода промывочной жидкости, с автоматическим приводом подачи промывочной жидкости, устройства обустраивается внутри бункера, они промывают песок от оставшейся органики;
  • механизм перемешивания с отдельным редуктором, он устанавливается в вертикальном положении внутри бункера, устройство разрешает создавать более интенсивный процесс отделения песка от жидкости, поскольку водный поток начинает движение ближе к стенкам емкости;
  • датчик уровня осадка предназначен для определения время выгрузки;
  • шкаф управления.

Пространственное расположение – под углом 35 градусов к горизонту.

Принцип работы ПТМ:

  • сточные воды по трубопроводу подаются к песколовке, внутрь емкости они попадают через входной патрубок тангенциально – по касательной линии;
  • за счет круглого сечения корпуса и тангенциально подачи стоков в емкости формируется вращательно движение потока, поскольку песок имеет большую плотность, он прижимается к стенкам, отделяясь от воды;
  • в бункере содержащиеся в сточных водах механические примеси оседают в конусообразное днище, и, благодаря конфигурации установки, концентрируются в нижней части конвейерного лотка;
  • очищенная от песка жидкость выходит из емкости через патрубок и отправляется на дальнейшую очистку;
  • собравшийся осадок захватывает шнековая спираль и транспортирует вверх к выходному отверстию, на маршруте песок обезвоживается.

Преимущества оборудования модельной линейки ПТМ:

  • наличие защитного корпуса на транспортере и гибких стоек обеспечивает небольшой уровень шума установки в работе;
  • оборудование имеет простую и надежную конструкцию;
  • простота эксплуатации и технического обслуживания.

Монтаж и сервисное обслуживание

Монтаж можно выполнить самостоятельно при наличии специалистов с должными квалификациями по «Инструкции по эксплуатации». Основные задачи – обустроить бетонное основание, грамотно подключить трубопроводы и электрические кабели, установить и отрегулировать шнековый транспортер. Компания «ЭКОВОДСТРОЙТЕХ®» предлагает профессиональный шеф-монтаж с пуско-наладкой. Работы сопровождаются гарантиями. Так же мы можем обучить персонал эксплуатации оборудования, и обеспечить его техническое обслуживание.
