УФ-установки ОДВ-С для обеззараживания сточных вод различного типа от патогенных бактерий
Просмотров за год - 127, за последние 7 дней - 3Обеззараживание сточных вод необходимо для поддержания экологической безопасности окружающей среды. Наиболее эффективным и простым способом удаления патогенных микроорганизмов является обеззараживание ультрафиолетовым излучением.
Одно из направлений компании «ЭКОВОДСТРОЙТЕХ» – разработка, проектирование и изготовление оборудования для УФ обеззараживания сточной, питьевой воды и воздуха. Наш каталог содержит более 200 позиций различных моделей и модификаций. Оборудование эффективно, надежно, производительно. Хорошо зарекомендовали себя и пользуются высоким спросом на объектах различного назначения две линейки установок УФ обеззараживания сточной воды ОДВ-С:
- Серия 3 – стандартная. Производительность от 0,5 до 60 м3/час, Ду патрубка от 3/4" до 150 мм, вес от 5 до 165 кг, габариты от 0,06х0,1х0,45 до 0,4х0,56х1,4 м, мощность потребления электроэнергии – от 30 до 1850 Вт, с блоком промывки и без, с УФ-датчиком и без.
- Серия 4 – амальгамная. Производительность от 70 до 800 м3/час, мощность потребления электроэнергии – 1900 до 24000 Вт, Ду патрубка – от 150 до 500 мм, вес от 60 до 550 кг, габариты от 0,4х0,35х1,8 до 0,8х1,3х2,2 м, с УФ-датчиком и блоком промывки.
Это оборудование предназначено для обеззараживания сточной воды, а также технических, оборотных, поверхностных вод. Заводское базовое исполнение – вертикальное, возможно горизонтальная конфигурация оборудования. Техника очищает воды от патогенных микроорганизмов более 99%, эти показатели выше санитарных и эпидемиологических требований России и государств Таможенного Союза.
Основные технические характеристики
Наименование оборудования | Производительность м3/час | Потребл. мощность Вт | Ду патрубка мм | Масса кг | Габаритные размеры м | УФ датчик | Блок промывки |
---|---|---|---|---|---|---|---|
Серия 3 - СТАНДАРТНАЯ | |||||||
ОДВ-2С-0.5 | 0.5 | 30 | 3/4" | 5 | 0,06х0,1х0,45 | - | - |
ОДВ-2С-0.7 | 0.7 | 37 | 3/4" | 6 | 0,06х0,1х0,5 | - | - |
ОДВ-2С-1 | 1 | 40 | 3/4" | 8 | 0,1х0,12х0,55 | - | - |
ОДВ-2С-1.5 | 1.5 | 60 | 1" | 10 | 0,1х0,12х0,95 | - | - |
ОДВ-2С-1.7 | 1.7 | 70 | 1" | 12 | 0,1х0,12х1 | - | - |
ОДВ-2С | 2 | 80 | 2" | 15 | 0,1х0,2х1,1 | - | - |
ОДВ-3С | 3 | 90 | 2" | 18 | 0,1х0,2х1,3 | - | - |
ОДВ-4С | 4 | 200 | 2" | 25 | 0,2х0,3х1,1 | - | - |
ОДВ-6С | 6 | 240 | 2" | 32 | 0,2х0,3х1,1 | - | - |
ОДВ-8С | 8 | 340 | 2" | 41 | 0,2х0,3х1,4 | + | - |
ОДВ-12С | 12 | 480 | 100 | 45 | 0,25х0,46х1,4 | + | - |
ОДВ-16С | 16 | 560 | 100 | 56 | 0,25х0,46х1,4 | + | - |
ОДВ-20С | 20 | 620 | 100 | 73 | 0,25х0,46х1,4 | + | + |
ОДВ-30С | 30 | 870 | 100 | 124 | 0,3х0,5х1,4 | + | + |
ОДВ-40С | 40 | 1200 | 150 | 146 | 0,3х0,5х1,4 | + | + |
ОДВ-50С | 50 | 1550 | 150 | 158 | 0,4х0,56х1,4 | + | + |
ОДВ-60С | 60 | 1850 | 150 | 165 | 0,4х0,56х1,4 | + | + |
Серия 4 - АМАЛЬГАМНАЯ | |||||||
ОДВ-70СА | 70 | 1900 | 150 | 60 | 0,4х0,35х1,8 | + | + |
ОДВ-100СА | 100 | 2500 | 150 | 100 | 0,4х0,6х1,9 | + | + |
ОДВ-150СА | 150 | 5000 | 200 | 140 | 0,4х0,6х1,95 | + | + |
ОДВ-200СА | 200 | 7600 | 200 | 180 | 0,5х0,65х1,95 | + | + |
ОДВ-300СА | 300 | 10000 | 300 | 240 | 0,5х0,65х2 | + | + |
ОДВ-400СА | 400 | 12000 | 300 | 300 | 0,55х0,65х2 | + | + |
ОДВ-500СА | 500 | 14200 | 400 | 380 | 0,6х1х2,1 | + | + |
ОДВ-600СА | 600 | 18200 | 400 | 440 | 0,6х1,1х2,2 | + | + |
ОДВ-700СА | 700 | 20800 | 400 | 500 | 0,7х1,2х2,2 | + | + |
ОДВ-800СА | 800 | 24000 | 500 | 550 | 0,8х1,3х2,2 | + | + |
* Стандартное расположение УФ установок – вертикальное. По согласованию с Заказчиком возможно изготовление УФ установок в горизонтальном расположении.
Компания «ЭКОВОДСТРОЙТЕХ» оптимизировала и модернизировала стандартные установки УФ обеззараживания воды ОДВ-С. Мы изготавливаем ОДВ-С из высококачественных материалов и узлов на своей производственной площадке, обустроенной современным технологичным оборудованием. Это позволяет поставлять технику для ОС по ценам производителя.
Устройство оборудования ультрафиолетового обеззараживания

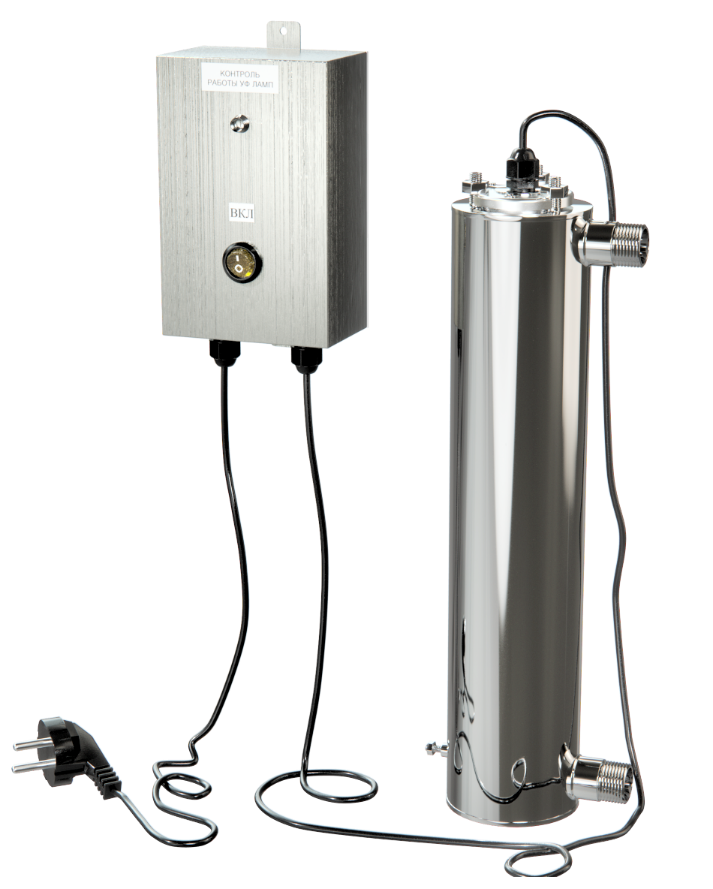

УФ-установки для обработки стоков представляют собой конструкцию из нескольких блоков:
- Камера обеззараживания. Корпус изготавливается из высококлассной нержавеющей стали, используемой в фармакологической и пищевой промышленности. Внутри располагают кварцевые трубы – чехлы для ультрафиолетовых бактерицидных ламп, набор датчиков. Для эффективного удаления патогенов нужно излучение от 30 мДж/см2, а безопасность по паразитологическим параметрам достигается при дозе от 65 мДж/см2.
- Шкаф ЭПРА. Шкаф из металла для электронных устройств запуска и поддержания функционала.
- Блок системы контроля. Элемент безопасности и автоматизации системы в целом.
- Блок химической промывки кварцевых чехлов. Кварцевым чехлам, в которых находятся УФ-лампы, нужна регулярная промывка, это обеспечивает бесперебойную работу оборудования.
Принцип действия ОДВ-С
Обеззараживание выполняется бактерицидным действием ультрафиолетовых лучей. Вода проходит через корпус, где находятся УФ-лампы в кварцевых чехлах. Они просвечивают жидкость. Процесс выполняется в автоматическом режиме. На выходе вода обеззаражена, готова к использованию. Оборудование не изменяет химический состав.
Где можно использовать УФ-установки ОДВ-С:
- в системах горячего и холодного водоснабжения жилого сектора городов, поселков и более мелких населенных пунктов;
- для очистки питьевой воды на социальных объектах с высокими требованиями: учреждения образования и здравоохранения;
- в коммунальных хозяйствах производственных предприятий;
- для водоподготовки в частном владении;
- для нейтрализации болезнетворных организмов в плавательных бассейнах.
Установка предназначена для размещения в закрытых отапливаемых помещениях при температуре от +5 до +35 градусов С, относительная влажность при +25 градусов С – 80%.
Важно! УФ-лучи вызывают разрушение или дезактивацию микроорганизмов, препятствуют их размножению, жизнедеятельности вегетативных и спорообразующих форм бактерий.
Преимущества оборудования этой марки:
- устройства излучают ультрафиолетовую дозу до 40 мДж/см2, что обеспечивает устранение патогенных бактерий согласно нормативам России и государств ТС;
- корпус оборудования изготавливается из качественной нержавеющей стали;
- количество амальгамных ламп уменьшено в четыре раза благодаря их высокой эффективности;
- в амальгамных устройствах используются УФ-лампы на 320 Вт низкого давления, с большим ресурсом – до 12 000 часов;
- в некоторых модификациях интегрирована АСУ, она мониторит технику по десяти параметрам;
- информация выводится на сенсорный жидкокристаллический дисплей;
- оборудование имеет декларацию, заключения от Министерства здравоохранения России, сертифицировано;
- эффект достигается мгновенно без дополнительных мероприятий, уже через минуту после обработки воду можно сбрасывать в окружающую среду или использовать повторно.
Государственные стандарты
В разработке оборудования ОДВ-С для ультрафиолетового обеззараживания были учтены МУК 4.3.2030-05, МУ 2.1.5.1183-03, 2.1.5.800-99, 2.1.5.732-99, ТУ 4859-001-61580951-2009, СанПиН 2.1.4.1074-01 и 2.1.5.980-00.
Получить более полную техническую информацию на оборудование для ультрафиолетового обеззараживания ОДВ-С можно на электронную почту по заявке.
