Установка приготовления и дозирования химических растворов реагентов «PLFK-3-1500»

Технические характеристики

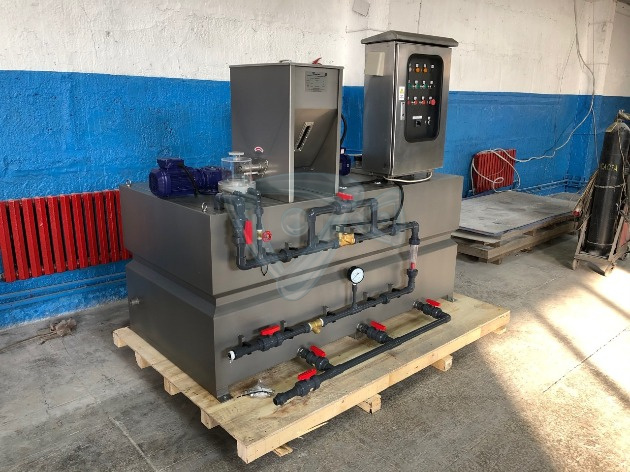

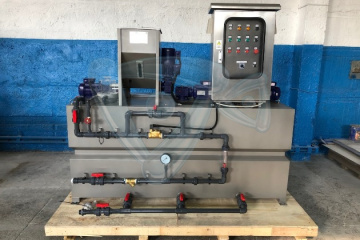

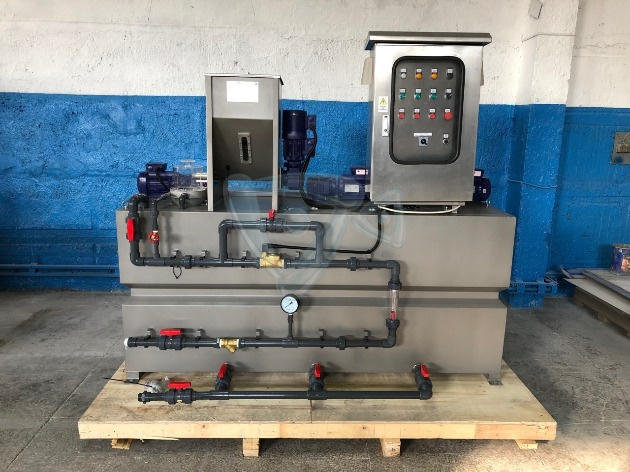

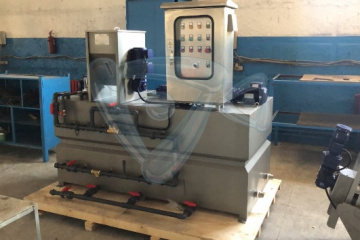

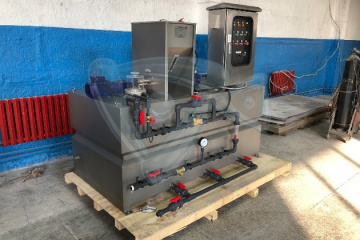

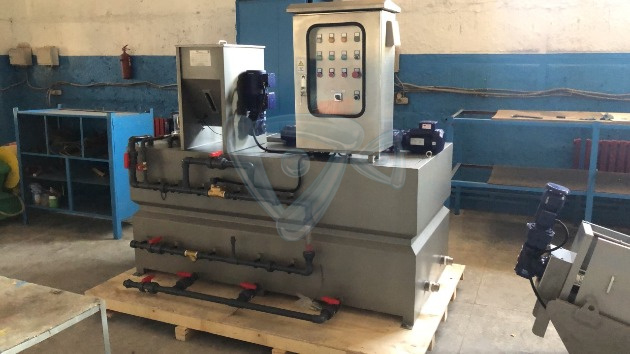

Установка состоит из устройства дозирования химреагентов, устройства для предварительного замачивания химреагентов, привода конвейера подачи сухого реагента, электрического шкафа управления, смешивающего устройства, состоящего из электропривода и механической мешалки, датчика уровня, трубопровода, электромагнитного клапана, расходомера, емкости.

Устройство дозирования химреагентов состоит из бункера, шнекового транспортера, электронагревателя.

Бункер имеет объем, достаточный для длительной работы обеспечения Установки. На нем имеются смотровые стекла, предназначенные для контроля за уровнем реагента. Установка укомплектована датчиком уровня реагента в бункере, системой автоматического реагирования (звук, сообщение на дисплей) на недостаток реагента.

Шнековый транспортер выполнен в виде вала с внешней спиралью (винтовой конвейер), который приводится во вращение прецизионным редуктором. Редуктор имеет возможность регулировки скорости вращения вала, что используется для установления необходимой дозировки реагентов.

Электронагреватель установлен в трубе винтового конвейера, в выпускной трубе. Его наличие предотвращает возможное замокание и слипание реагента, исключает закупорку и засорение труб.

Устройство для растворения химреагентов состоит из устройства для предварительного замачивания химреагентов, емкости и смесителей.

В устройстве для предварительного замачивания реагентов вода подается по касательной, что способствует образованию ею вращающейся воронки. Попадающий в нее реагент захватывается потоком, замачивается и предварительно смешивается с водой. После чего смесь попадает в емкость, в первое ее отделение, предназначенное для приготовления раствора.

Емкость имеет 3 отделения: для приготовления раствора, дозревания, хранения. Они разделены между собой перегородками и снабжены системами перелива. В процессе приготовления раствор поднимается из нижней части отделения и перетекает через верхний край перегородки в отделение созревания. Такое решение позволяет избежать получение неподготовленной смеси. Все резервуары герметичны, снабжены крышками, имеющими ручки для открывания/закрывания.

Для исключения переполнения смесительного бака в нем предусмотрена переливная труба, ограничивающая верхний уровень смеси.

Снизу каждого отделения емкости имеется выпускная труба, перекрываемая ручным шаровым краном. Все они объединены единой горизонтальной трубой, один выход которой используется для выдачи раствора, второй для промывки.

Во всех 3 отделениях емкости размещены механические мешалки. Их конструкция, скорость вращения обеспечивают оптимальное приготовление раствора, поддержание его в необходимом состоянии.

Система подачи воды включает трубопровод, шаровой ручной кран, манометр, фильтр, запорную арматуру, электромагнитный клапан, расходомер роторного типа.

Фильтр установлен для очистки воды и недопущения попадания любых примесей на электромагнитный клапан.

Манометр установлен за фильтром и позволяет контролировать состояние фильтра. При низком давлении фильтр засорен и требует очистки и промывки.

Электромагнитный клапан предназначен для обеспечения автоматической подачи воды.

Ратометр используется для контроля потока воды на входе.

Запорная арматура предназначена для регулирования подачи воды.
