Установка для очистки сточных вод от автомоек УФОС-2ДП
Установка фильтрационной очистки сточных вод УФОС-2ДП предназначена для удаления взвешенных веществ и нефтепродуктов и организации на автомойке системы оборотного водоснабжения. Качество очищенной воды позволяет использовать для предварительной и основной мойки аппаратами высокого давления типа «Kärcher», «Bosch», «WAP» и т.п.
В соответствии с ВСН 01-89 "Предприятия по обслуживанию автомобилей» использование системы оборотного водоснабжения для мойки автомобилей допускается при условии последующего ополаскивания кузовов чистой водой.
Установка применяется на:
- ручных мойках легкового и грузового транспорта;
- станциях технического обслуживания;
- постах мойки колес и днища;
- строительных площадках для мытья колес;
- мойках подвижного состава;
- мойках спец. техники.
Основные технические характеристики установки
| № п/п | Наименование параметров | Ед. изм. | Значение |
|---|---|---|---|
| 1 | Производительность | ||
| л/мин | 33 | ||
| м3/час | 2 | ||
| 2 | Количество постов* | шт. | 1-2 |
| 3 | Эффективность очистки, | % | 94 |
| 4 | Мощность | кВт | 1,5 |
| 5 | Параметры электросети | В / Гц | 220 / 50 |
| 6 | Габаритные размеры (ДхШхВ) | мм | 2000х780х1700 |
| 7 | Накопительная емкость | л | 500 |
| 8 | Рабочая площадь фильтра | м2 | 0,16 |
| 9 | Масса установки | ||
| сухой | 120 | ||
| заполненной водой | 1020 | ||
| 10 | Допустимая температура окружающей среды | 0С | +1…+40 |
* для ручной мойки
Заложенные в конструкции технологического оборудования решения обеспечивают компактность и надежность установки, высокую степень очистки стоков и простоту эксплуатации.

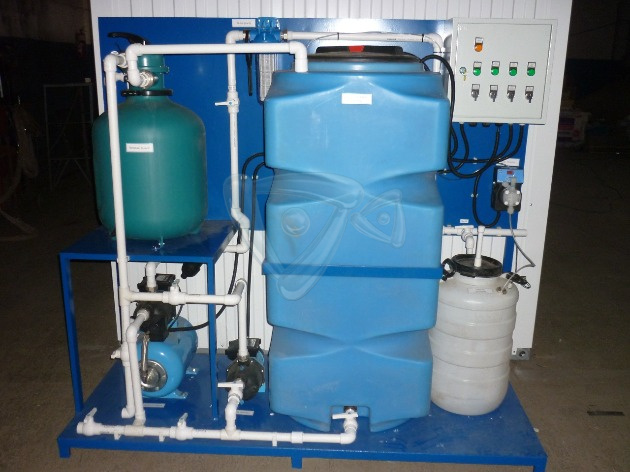

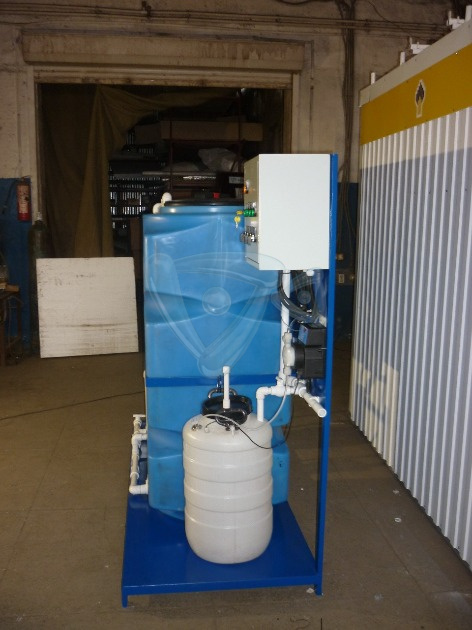

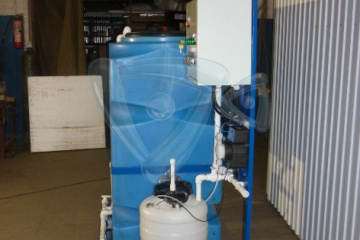

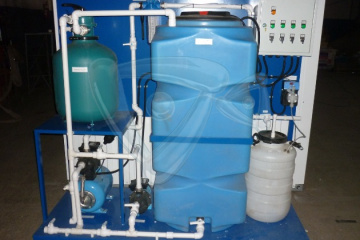

На металлической раме размещается напорный фильтр, накопительная емкость, автоматическая станция, колба-фильтр, щит управления.

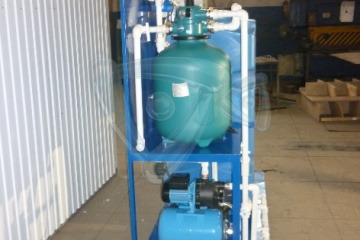

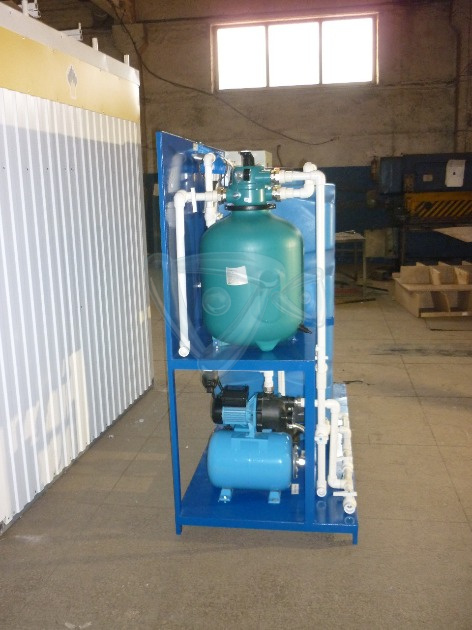

Напорный фильтр относится к типу вертикальных нисходящих фильтров с зернистой загрузкой. Корпус выполнен из высокопрочного композитного материала, армированного стекловолокном. В нижней части имеется сливная пробка.
Внутри корпуса располагается дренажная система для равномерного прохождения потока через слой загрузки, в качестве которой используется кварцевый песок крупностью 2 – 4 мм и 0,5 – 0,8 мм.
На корпусе напорного фильтра смонтирован переключающий клапан для изменения направления потока воды. Для контроля качества воды в процессе промывки, на клапане имеется прозрачная контрольная колба. Для контроля нагрузки на фильтр в верхней части клапана располагается манометр.
От управляющего клапана отведено три патрубка: подвода неочищенных сточных вод, отвода очищенной воды и отвода промывной воды. На патрубке отвода очищенной воды установлен фильтр тонкой очистки, который состоит из пластиковой колбы и полипропиленового нитевого картриджа.
Для накопления воды установлена накопительная емкость, которая представляет собой вертикальный цилиндрический резервуар. Она изготовлена из полиэтилена низкого давления методом ротационного формования. В верхней части емкости имеется горловина, закрываемая резьбовой крышкой. Внутри емкости установлен датчик уровня. Для слива воды в нижней части установлен запорный кран 1” со шланговым штуцером.
Автоматическая насосная станция состоит из вихревого электронасоса, гидроаккумулятора, бака емкостью 24 л, реле давления, контрольной и соединительной арматуры.
Обвязка элементов установки выполнена полипропиленовыми трубами. На патрубках установлены обратный клапан и запорные краны. Подводящий и отводящие патрубки оборудованы разъемными трубными соединениями.
Шкаф управления предназначен для управления работой системы в ручном и автоматическом режимах и индикации режимов работы.
Внутри шкафа размещается электронная автоматическая система управления и силовое сетевое оборудование для электропитания насосов и автоматической системы управления. На лицевую панель шкафа выведены индикаторы, сигнализирующие о режимах работы, и переключатели режима работы установки. Вводы для подключения кабелей внешних элементов защищены от попадания воды.
Насос погружной предназначен для подачи воды из приямка на установку для ее дальнейшей очистки. Насос подвешивается в приямке с помощью троса или цепи. С помощью гибкого шланга, муфт и переходников насос соединяется с трубопроводом. Включение и отключение погружного насоса производится автоматически по команде от системы управления, расположенной в шкафу управления. Устройство управления обеспечивает защиту насоса от «сухого хода». В качестве датчика наличия воды используется поплавковый выключатель.
При дополнительной комплектации установка (УФОС-2Д) оснащается насосом- дозатором, который подает обеззараживающий реагент в накопительную емкость с целью уничтожения бактерий, что препятствует образованию неприятных запахов. Установка УФОС-2ДП оснащается дополнительно системой автоматической промывки.
