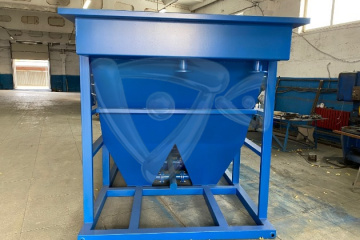

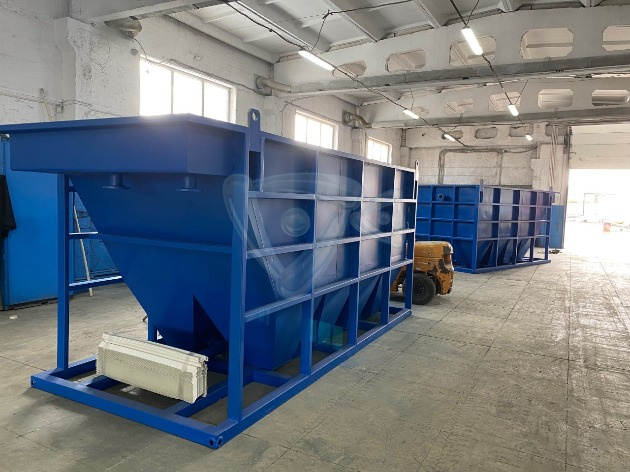

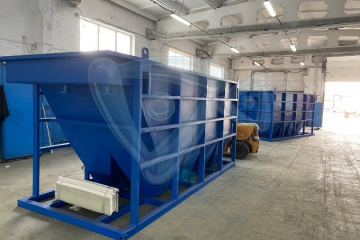

Отстойник тонкослойный «ОТ-30»
Тонкослойный отстойник –это единый блок в виде прямоугольного параллелепипеда, имеющего патрубки входа сточной воды и отвода ее после очистки, а также отводящий трубопровод осадка, предназначенный для очистки сточных вод, от взвешенных частиц и нефтепродуктов а так же может быть использован в химической, металлургической и других отраслях промышленности.
Технические характеристики
| Марка отстойника | Производительность (м³/час) | Габаритные размеры (L x B x H) (мм) | Масса установки (кг) | |
|---|---|---|---|---|
| без воды | с водой | |||
| ОТ-30 | 30 | 5080х2080х2240 | 2620 | 15920 |
Эффективность отстойника ОТ
| Наименование загрязнений | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|
| Взвешенные в-ва, мг/л | 100-1500 | 90-98% |
| Нефтепродукты, мг/л | 5-50 | 50-80% |
Комплект поставки
| № п/п | Состав отстойника | Комплектация |
|---|---|---|
| 1 | Приемная камера | Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы |
| 2 | Зона тонкослойного отстаивания | Сечение отстойной части на 100% перекрывается сотоблоком, собранным из ПВХ-профиля со шпунтовым соединением. Высота модулей – 1 000 мм, угол наклона - 60° к горизонту. Опорная стальная решетка для монтажа сотоблока |

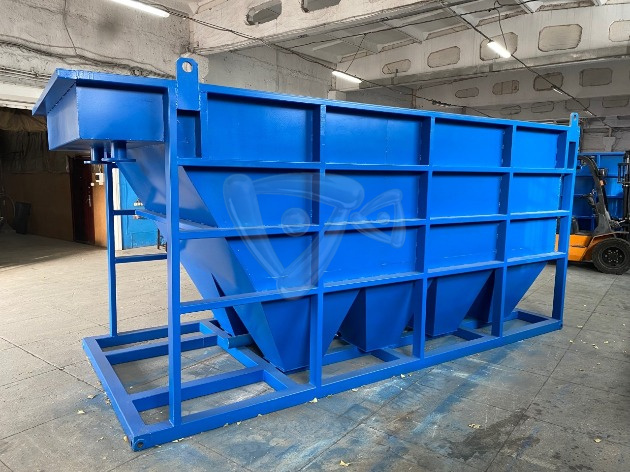

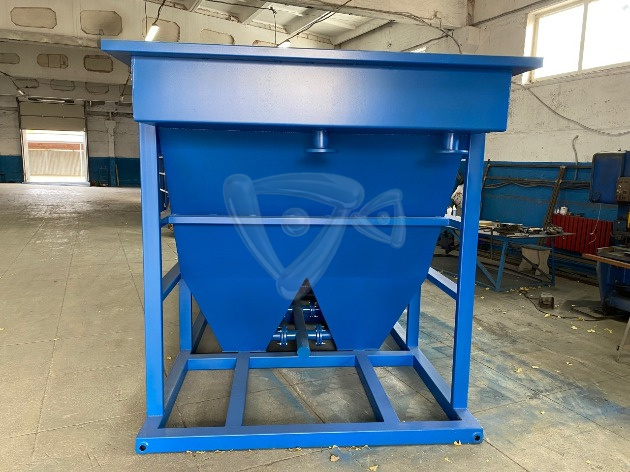

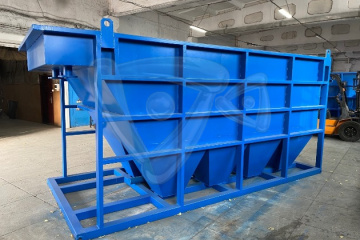

| 3 | Коническое днище | Конусы 8 штук с уклоном стенок 45-60° к горизонту. Коллектор для сброса осадка |
| 4 | Карман сброса очищенной воды | Горизонтальный водослив с регулируемой гребенкой из полипропилена |
| 5 | Сигнализатор уровня песка | нет |
| 6 | Датчик уровня песка | нет |
Принцип работы
Тонкослойные отстойники – один из многочисленных видов отстойников, предлагаемых компанией «Эководстройтех» для механической очистки сточных вод любых видов. Являются установками проточного действия, могут применяться по назначению как самостоятельная единица или в составе технологической схемы очистки стоков на предварительном этапе обработки сливов. Тонкослойные отстойники эффективны в выведении со сливных вод нерастворимых взвешенных примесей. Отличаются небольшой высотой рабочей зоны, что обеспечивает быстрое осветление поступающей на очистку жидкости.
Главной рабочей частью его является тонкослойный модуль, расположенный наклонно к восходящему потоку сливов внутри корпуса.
Модуль выполнен из пластика, имеет ячеистую структуру. Последняя устроена так, что создает внутри ряд зон отстаивания, расположенных по вертикали. Замкнутое пространство ячеек обеспечивает сближение взвешенных частиц между собой, их агрегатирование и выпадение в осадок.
Дно корпуса образовано одним или несколькими перевернутыми конусными элементами, в которых при осаждении накапливается осадок. Для его удаления в конструкции отстойника предусмотрены специальные трубопроводы.
Технология очистки сточных вод, содержащих нерастворимые взвешенные частицы, используемая в отстойниках, основана на современных методах, доказавших свою эффективность в разном оборудовании, выпускаемом компанией «Эководстройтех».
Технологический процесс очистки сточных вод полностью автоматизирован и требует от обслуживающего персонала периодического выполнения операций по техническому обслуживанию оборудования и отдельных узлов.
Очистка сточных вод на тонкослойных отстойниках может производиться без или с применением химических реагентов (флокулянтов, коагулянтов). Выбор технологической схемы работы установки и типа реагента зависит от вида поступающих на обработку стоков и требований по их очистке.
Отстойники выпускаются компанией «Эководстройтех» в блочно-модульном варианте, с максимальной заводской готовностью, что позволяет значительно сокращать сроки монтажа на месте и запуска их в работу. Использование в комплектации нестандартного фирменного оборудования уменьшает трудозатраты и время проведения регламентных работ, упрощает обслуживание оборудования.
