Ливневые очистные сооружения для очистки ливневых нефтесодержащих сточных вод серии «ЛПВ-5» производительностью 5л/сек наземного исполнения
Очистные сооружения серии ЛПВ предназначены для очистки ливневых нефтесодержащих сточных вод от нефтепродуктов и взвешенных веществ до гигиенических требований к качеству сбрасываемых вод в водоемы рыбохозяйственного назначения, установленных Приказом Росрыболовства 12.01.2010 г. № 20 "Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения».
Ливневые очистные сооружения предназначены для очистки:
- ливневых вод с промплощадок, АЗС, населенных пунктов, временных поселений, гаражей, автостоянок;
- производственных вод, загрязненных нефтепродуктами и взвешенными веществами.
Значение основных физико-химических показателей воды до очистки и после очистки
|
№ п/п |
Наименование показателей |
До очистки, мг/л |
После очистки, мг/л |
|---|---|---|---|
|
1. |
Взвешенные вещества |
150* |
3 |
|
2. |
Нефтепродукты |
40* |
0,05 |
Примечание - * в случае превышения указанных показателей загрязнений возможны некоторые технологические дополнения, связанные с увеличением степени очистки.
Заложенные в конструкции технологического оборудования решения обеспечивают компактность установки, высокую степень очистки стоков и простоту эксплуатации.
|
№ п/п |
Наименование |
Единица измерения |
Значение |
|
1. |
Производительность |
л/с |
5 |
|
м3/час |
18 |
||
|
2. |
Количество блок-модулей |
шт. |
1 |
|
3. |
Габаритные размеры (Lx B xH) |
мм |
6700х2200х2300 |
|
4. |
Масса установки (без воды) |
кг |
1000 |
|
5. |
Масса установки (в рабочем состоянии) |
кг |
34000 |
|
6. |
Материал1 |
- |
* |
|
7. |
Установленная мощность системы электрообогрева2 |
кВт |
6 |
|
8. |
Установленная мощность установки обеззараживания воды |
кВт |
0,62 |
|
9. |
Установленная мощность насосного оборудования |
кВт |
2,6 |
|
10. |
Срок эксплуатации, не менее |
лет |
25 |
|
11. |
Диаметр входящего коллектора |
мм |
80 |
|
12. |
Диаметр отводящего коллектора |
мм |
50 |
|
13. |
Диаметр коллектора опорожнения/отвода осадка |
мм |
80 |
|
14. |
Допустимый диапазон температур окружающего воздуха |
0С |
-60…+60 |
|
15 |
Степень огнестойкости СНиП 21-01-97* |
- |
IV |
|
16. |
Нормативно снеговая нагрузка |
кгс/м2 |
200 |
|
17. |
Скоростной напор ветра |
кгс/м2 |
55 |
Примечание:
1 – Рабочие емкости установки ЛПВ изготавливаются в двух вариантах:
- нержавеющая сталь;
- стали черных металлов с антикоррозийным покрытием.
2 По желанию заказчика установка дополнительно комплектуется системой электрообогрева. Установленная мощность системы электрообогрева зависит от местных климатических условий места установки очистных сооружений ЛПВ.
Комплектность поставки установки ЛПВ наземного исполнения
|
№ п/п |
Наименование |
Единица измерения |
Кол-во |
|
1. |
Основной рабочий блок-модуль в комплекте |
шт. |
1 |
|
2. |
Расходомер * |
шт |
1 |
|
3. |
Насос подачи очищенных сточных вод |
шт |
1 |
|
4. |
Установка обеззараживания воды* |
шт |
1 |
|
5. |
Автоматическая система эл.обогрева* |
шт |
1 |
|
6. |
Металлическое ограждение |
шт. |
1 |
|
7. |
Лестница |
шт. |
1 |
|
8. |
Паспорт/Руководство по эксплуатации |
шт. |
1 |
Примечание. По соглашению с заказчиком установка дополнительно комплектуется*:
- системой электрообогрева;
- расходными материалами на расчетный срок эксплуатации;
- с насосной станцией, оснащенной взрывозащищенным и маслобензостойким насосным оборудованием;
- с песколовкой вертикальной.
Возможна комплексная поставка установки ЛПВ в комплекте:

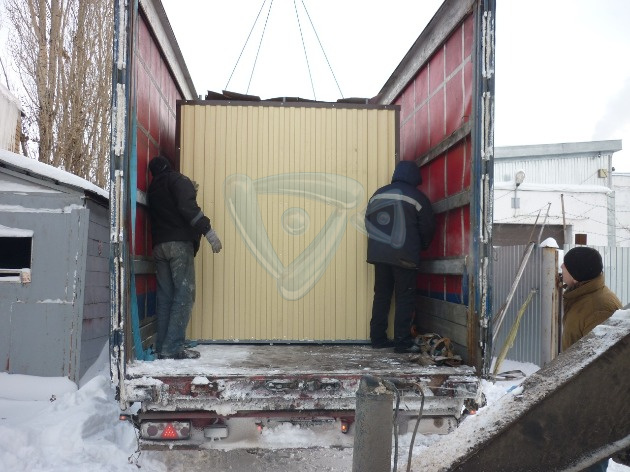

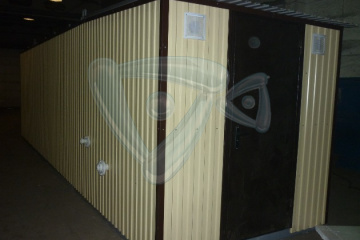

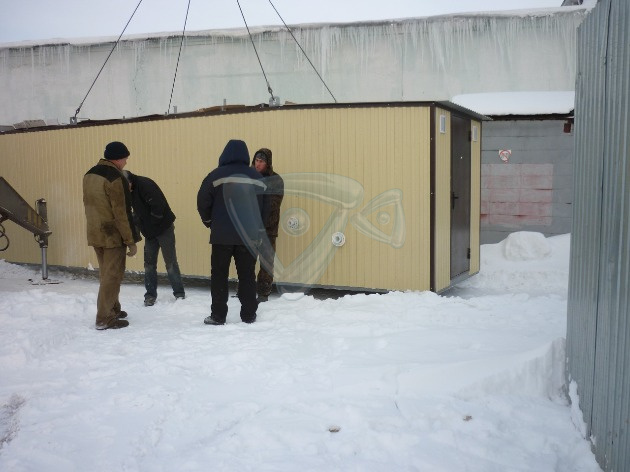

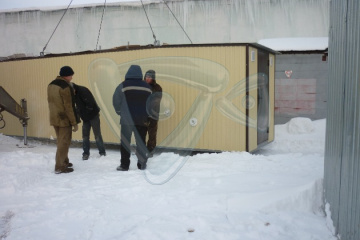

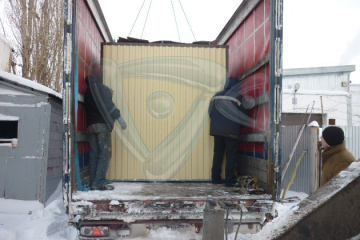

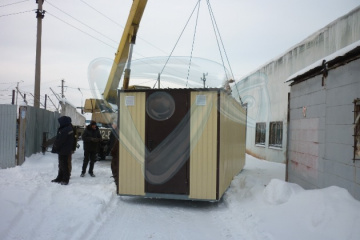

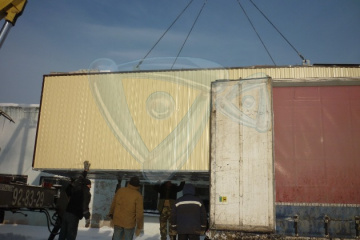

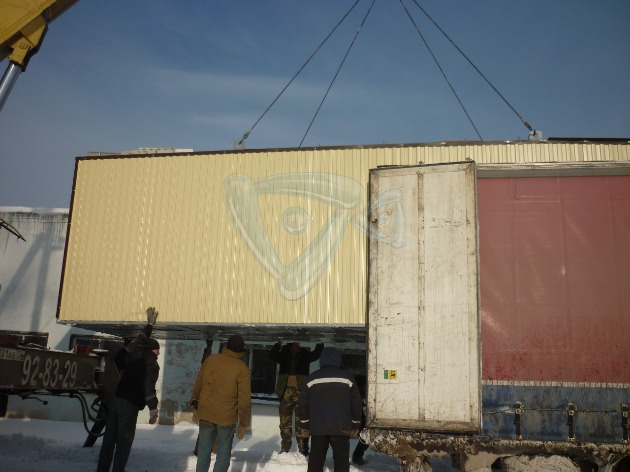

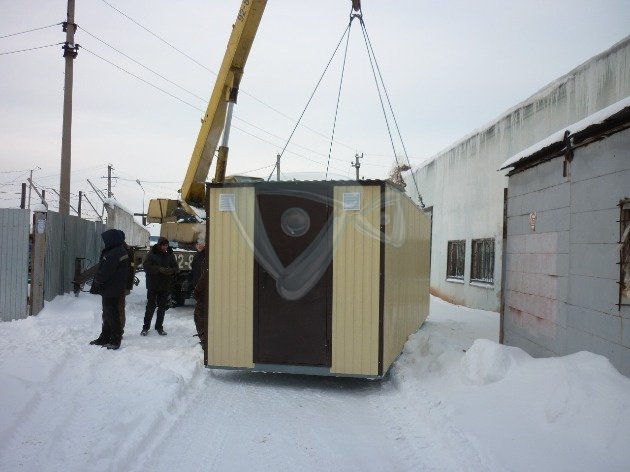

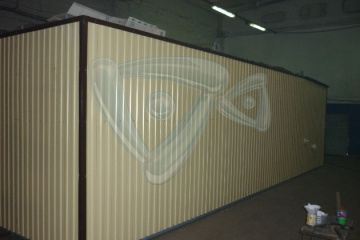

Установка выполнена в виде единого блока контейнерного типа. Установка утеплена и обшита облицовочным материалом.
Основные конструкционные материалы технологического оборудования, в зависимости от исполнения:
- Ст.3 - ГОСТ 380-94 с антикоррозионным покрытием;
При комплектации системой электрообогрева, предусматривается установка шкафа управления в блоке управления установки. Место монтажа щита определяется заводом-изготовителем, либо в зависимости от условий привязки установки на строительной площадке.
