Канализационная решетка механизированная барабанная «УМБ-100»
Решетка механизированная барабанная щеточная «УМБ-100» представляет собой механизированное устройство для очистки сточных вод от грубодисперсных включений фракции более 5 мм. Изготовлена по ТУ и подходит для использования в системах очистки стоков:
- промышленных предприятий любой сферы деятельности;
- хозяйственно-бытовых объектов и сооружений.
Конструкция решетки позволяет производить выгрузку накопленного мусора в мусоросборник или в транспортное средство.
Решетка может включаться в состав технологических линий очистных сооружений разного типа и работать в них в непрерывном режиме.
Решетка изготовлена в климатическом исполнении «У» и может устанавливаться в помещениях категории 2 по ГОСТ 15150-69.
На Решетку марки «УМБ-100» получены:
- Декларация соответствия.
- Патент на полезную модель № 201405605 от 14 февраля 2014 года.
Технические характеристики решетки
| Характеристики | Единица измерения | Значение |
|---|---|---|
| Производительность (пропускная способность) | м3/час | 100 |
Диаметры:
|
|
|
Габариты:
|
|
|
Привод Решетки:
|
|
|
| Масса | кг | 246 |

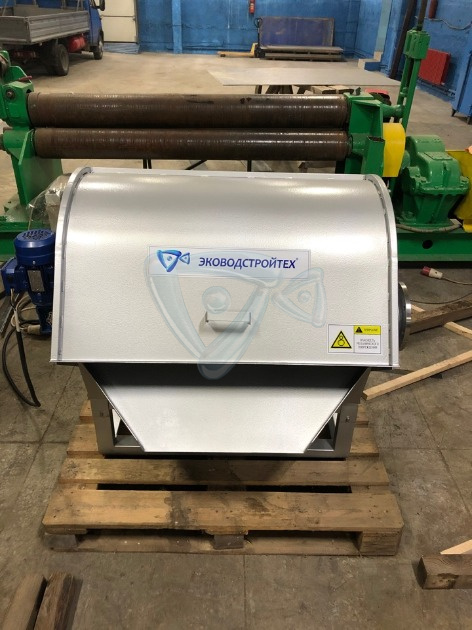

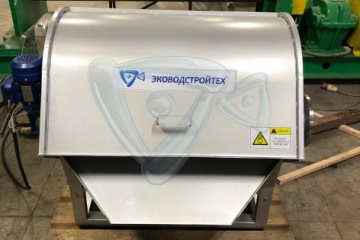

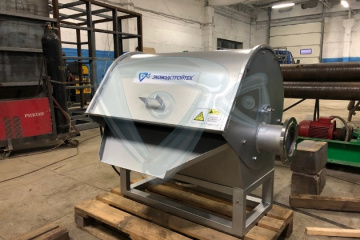

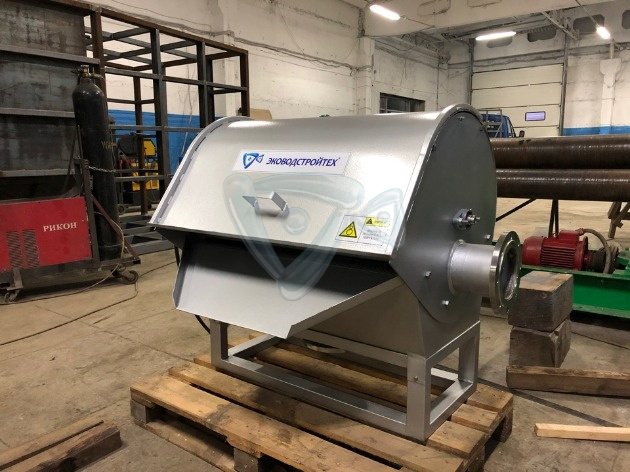

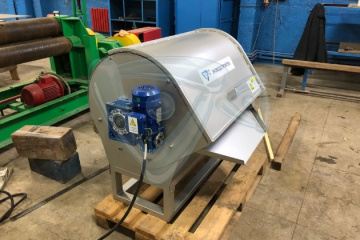

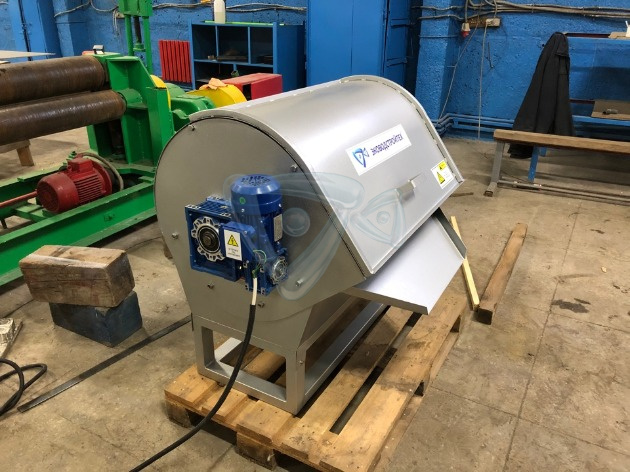

Конструкция Решетки «УМБ-100» включает в себя корпус, оборудованный подводящим и отводящим коллекторами и закрытый сверху решеткой. На горизонтальном валу решетки установлен барабан со щетками. Он приводится в движение мотор-редуктором, установленный на одной из боковых стенок корпуса.
Работа Решетки «УМБ-100»
Стоки, содержащие грубые включения, самотеком по патрубку поступают во внутрь корпуса решетки. Далее они процеживаются через сито, установленное в днище корпуса, и выходят из решетки через отводящий патрубок. Оставшиеся на поверхности сита загрязнения сдвигаются щетками при вращении барабана на поверхность склиза, после чего сбрасываются в мусоросборник или на транспортное средство.
