Канализационная насосная станция из стеклопластика вертикального типа
Канализационная насосная станция далее (КНС) предназначена для подкачки хозяйственно-бытовых, производственных и ливневых сточных вод из заглубленных коллекторов в коллекторы с меньшим заглублением, а также для подачи сточных вод на очистные сооружения.
В соответствии с СНиП 2.04.03-85 КНС имеет первую категорию надежности.

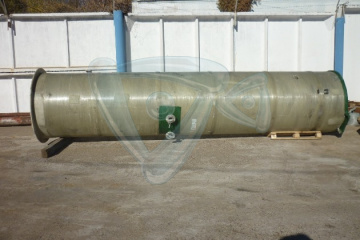

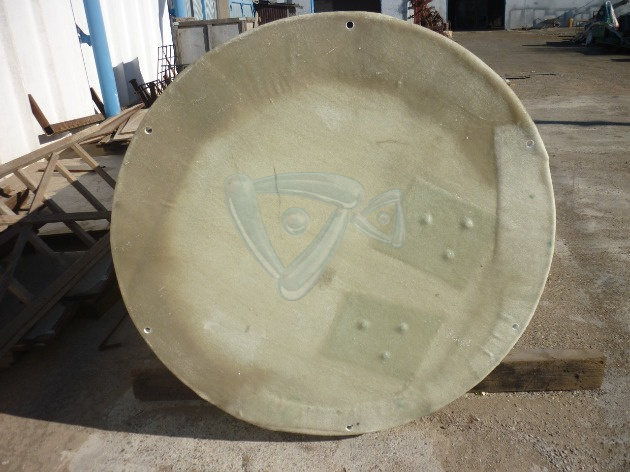

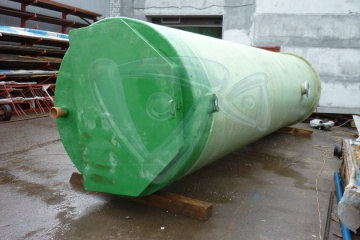

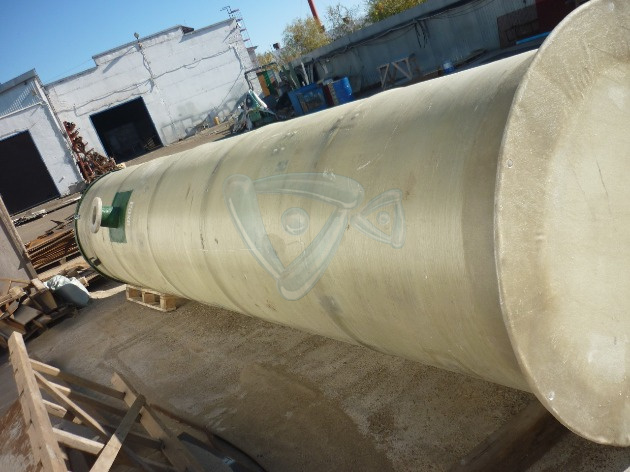

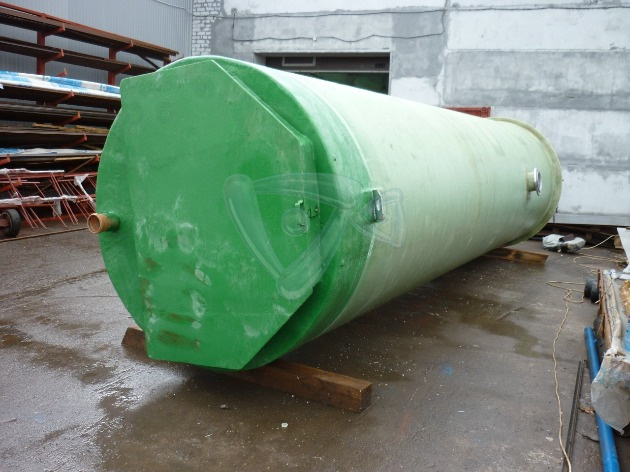

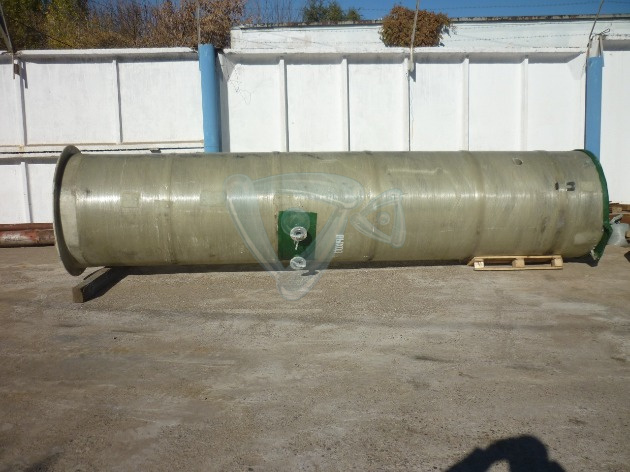

КНС выполнена в виде единого вертикального цилиндрического резервуара из армированного стеклопластика. Корпус устойчив к воздействию большинства агрессивных сред и исключает попадание сточных вод в окружающую среду. Горловина емкости закрыта крышкой. Через стенку емкости выведены гильза и патрубок для подключения к самотечному и напорному трубопроводам. Внутри КНС располагается насосное и вспомогательное оборудование: погружные насосы, трубопроводы, сороулавливающая корзина, лестница и площадка для обслуживания.
Технические характеристики КНС
| № п/п | Наименование | Ед. измерения | Значение |
|---|---|---|---|
| 1. | Производительность | м3/час | 1,5 |
| 2. | Напор | м | 13,5 |
| 4. | Габаритные размеры,(DN х L) | мм | 1200 х 5600 |
| 6. | Высота надземной части | мм | 200 |
| 7. | Высота подземной части | мм | 5400 |
| 8. | Глубина заложения гильзы самотечного коллектора | мм | 1500 |
| 9. | Глубина заложения отводящего коллектора | мм | 3070 |
| 10. | Количество установленных насосов | шт. | 2 |
| 11. | Напряжение питающей сети | В | 380 |
| 12. | Установленная мощность технологического оборудования | кВт | 2,6 |
| 13. | Масса установкибез воды | кг | 320 |
| 14. | Масса установки с водой | кг | 1820 |
УСТРОЙСТВО КНС
Канализационная насосная станция состоит из емкости, выполненной в виде цилиндра и установленной вертикально. Верхняя торцевая часть закрыта крышкой. Во внутреннюю часть емкости через стенку выведена гильза для трубопровода подачи стоков. Для защиты насосов от крупного мусора под самотечным коллектором установлена съемная сороулавливающая корзина. Для удобства ее извлечения предусмотрены направляющие. В нижней части резервуара расположен подиум для установки насосов погружного типа со всасывающими патрубками. Насосы установлены с возможностью вертикального перемещения по направляющим и крепятся к трубному узлу без болтовых соединений посредством скользящего захватного устройства, что значительно облегчает монтаж/демонтаж и техническое обслуживание самих насосов и арматуры. Мощность каждого насоса рассчитана на полную производительность КНС.
От каждого насоса идет напорная труба, на которой находится обратный клапан и задвижка. Также в КНС установлены поплавковые датчики уровней:
- Поплавок общего отключения насосов №1 (защита от сухого хода),
- Поплавок срабатывания одного из насосов №2, поплавок включения рабочего насоса при достижении определенного уровня сточных вод (данный уровень сточной воды определяется при пуско-наладке);
- Поплавок №3, обеспечивает включение второго (резервного) насосного агрегата. Данный поплавок включается в случае превышения притока сточных вод выше расчетных данных, при этом производительность КНС при перекачки сточных вод удваивается и снимается аварийная ситуация. Срабатывание данного поплавка осуществляется при подъеме сточных вод в КНС до отметки низа лотка подводящего трубопровода;
- Поплавок №4 сигнализирует об аварийных ситуациях: отказ одного из насосных агрегатов в случае их работы при подаче стока, превышающий расчетный. Данный датчик срабатывает при достижении уровня сточных вод верха подводящей трубы. Все поплавки и насосы подключены к шкафу управления. Работа насосов осуществляется в автоматическом режиме, при подаче сигналов от поплавковых выключателей, установленных внутри КНС.

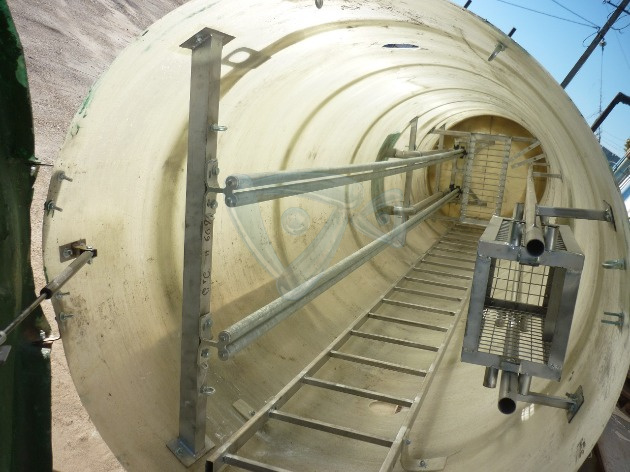

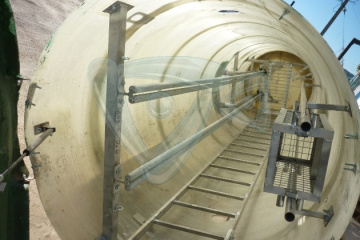

Для удобства обслуживания внутри корпуса КНС расположена площадка (съёмная или стационарная) и лестница.
Сверху выведен вентиляционный стояк с дефлектором.
