Канализационная насосная станция из стеклопластика горизонтального типа предназначена для усреднения по количеству, составу и перекачки сточных вод объем 50м3
Канализационная насосная станция (усреднитель) предназначена для подкачки хозяйственно-бытовых, производственных и ливневых сточных вод из заглубленных коллекторов в коллекторы с меньшим заглублением, а также для подачи сточных вод на очистные сооружения.
В соответствии с СНиП, КНС имеет первую категорию надежности.

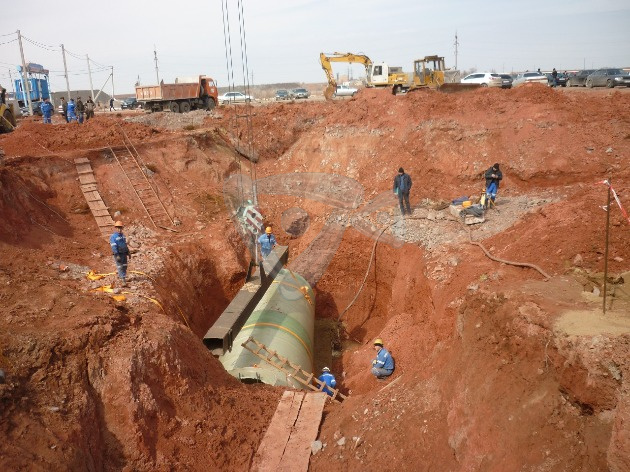

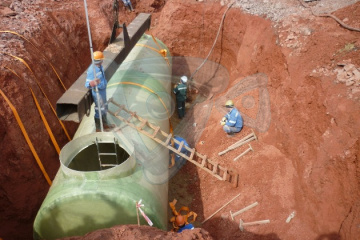

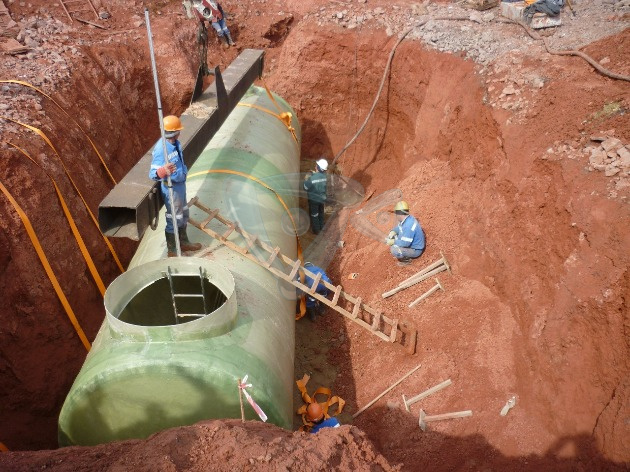

КНС выполнена в виде горизонтального цилиндрического резервуара из армированного стеклопластика. Корпус устойчив к воздействию большинства агрессивных сред и исключает попадание сточных вод в окружающую среду. На днище корпуса предусмотрены противоосадочные откосы. Горловина емкости закрыта крышкой. Через стенку емкости выведены гильза и патрубок для подключения к самотечному и напорному трубопроводам. Внутри КНС располагается насосное и вспомогательное оборудование: погружные насосы, трубопроводы, сороулавливающая корзина, лестница и площадка для обслуживания.
Технические характеристики КНС
| № п/п | Наименование | Ед. измерения | Значение |
|---|---|---|---|
| 1. | Производительность | м3/час | 9 |
| 2. | Напор | м | 5 |
| 4. | Габаритные размеры,(DN х H) | мм | 2500 х 10450 |
| 6. | Глубина гильзы самотечного коллектора | мм | 4400 |
| 7. | Глубина напорного патрубка | мм | 2000 |
| 8. | Количество установленных насосов | шт. | 2 |
| 9. | Напряжение питающей сети | В | 380 |
| 10. | Установленная мощность технологического оборудования | кВт | 4 |
| 11. | Масса установкибез воды | кг | 3800 |
| 12. | Масса установкис водой | кг | 53000 |
Комплектность поставки КНС
| № п/п | Наименование | Кол-во (шт.) |
|---|---|---|
| 1 | Корпус насосной станции D=2500 мм, H=10450 мм | 1 |
| 2 | Металлическая рама для крепления насосов | 1 |
| 3 | Трубопровод из нержавеющей стали диаметром DN100 | 1 |
| 4 | Задвижка DN100 | 2 |
| 5 | Обратный клапан DN100 | 2 |
| 6 | Лестница | 1 |
| 7 | Направляющие насосов | 4 |
| 8 | Входящий патрубок DN200 | 1 |
| 9 | Выходящий патрубок | 1 |
| 10 | Запирающийся люк | 1 |
| 11 | Вентиляционная труба | 1 |
| 12 | Кабель-канал для питания насосов | 1 |
| 13 | Площадка обслуживания | 1 |
| 14 | Корзина для сбора мусора | 1 |
| 15 | Направляющие для корзины | 2 |
| 16 | Насос фирмы Grundfos марки SLV 80.100.15.4.50D | 2 |
| 17 | Автоматическая трубная муфта | 2 |
| 18 | Щит (пульт) управления наружного исполнения АЭП40 | 1 |
| 19 | Поплавковый выключатель | 4 |
Устройство КНС
Канализационная насосная станция состоит из емкости, выполненной в виде цилиндра и установленной горизонтально. Верхняя торцевая часть закрыта крышкой. Внутренняя донная часть имеет углубление в центре для предотвращения скопления осадка. Во внутреннюю часть емкости через стенку выведена гильза для трубопровода подачи стоков. Для защиты насосов от крупного мусора под самотечным коллектором установлена съемная сороулавливающая корзина. Для удобства ее извлечения предусмотрены направляющие. В нижней части резервуара расположен подиум для установки насосов погружного типа со всасывающими патрубками. Насосы установлены с возможностью вертикального перемещения по направляющими крепятся к трубному узлу без болтовых соединений посредством скользящего захватного устройства, что значительно облегчает монтаж/демонтаж и техническое обслуживание самих насосов и арматуры. Мощность каждого насоса рассчитана на полную производительность КНС.
От каждого насоса идет напорная труба, на которой находится обратный клапан и задвижка. Также внутри КНС установлены поплавковые датчики уровней, поплавок общего отключения насосов, поплавок срабатывания одного из насосов, поплавок включения другого насоса, поплавок подачи аварийного сигнала. Все поплавки и насосы подключены к шкафу управления. Работа насосов осуществляется в автоматическом режиме при подаче сигналов от поплавковых выключателей, установленных внутри КНС.
Для удобства обслуживания внутри корпуса КНС расположена площадка (съёмная или стационарная) и лестница.
Сверху выведен вентиляционный стояк с дефлектором.
