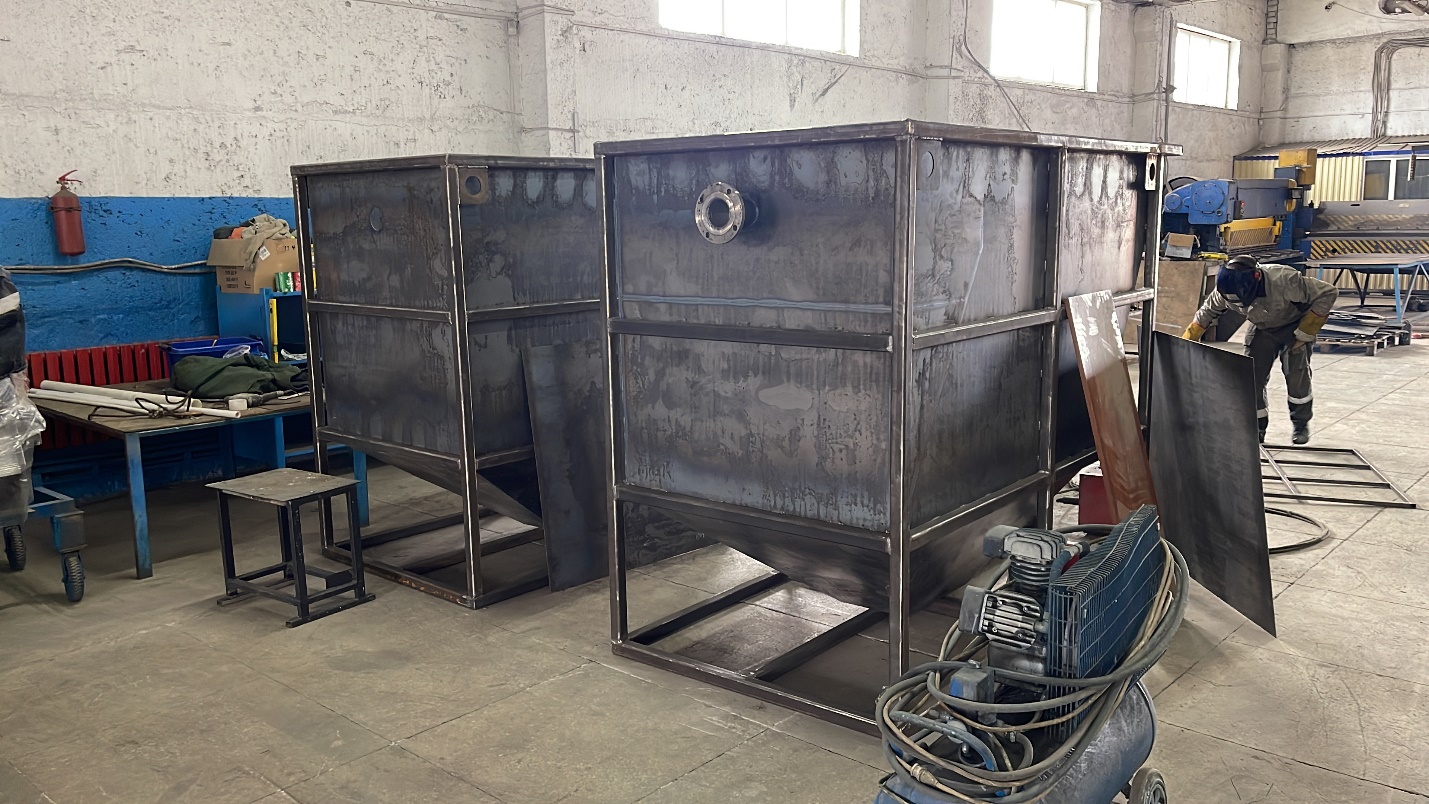

Запуск производства тонкослойного отстойника сточных вод модели ОТК-5
Тонкослойный отстойник "ОТК-5" с контактной камерой представляет собой устройство, предназначенное для очистки сточных вод с использованием процессов осаждения, таких как седиментация и декантация.
Эта модель изготовлена из конструкционной стали и включает в себя электрический шкаф оператора, а также систему автоматического удаления образующегося осадка из конусов.
Конструкция устройства включает контактную камеру, которую используют для реагентной обработки очищаемых сточных вод. Эта камера разделена на две секции, каждую из которых оснащают перемешивающим устройством для осуществления коагуляции и флокуляции загрязняющих веществ с применением необходимых реагентов. Обработанные реагентами сточные воды затекают через распределительное устройство в резервуар отстойника с тонкослойной секцией, где происходит осаждение коагулированных частиц.
Характеристики
| Корпус отстойника | Сталь СТ-3 с антикорозийной обработкой |
| Мин. производительность | 1 м3/час |
| Макс. Производительность. | 5 м3/час |
| Габариты, мм | 2650х1100х2300 |
| Вес, кг (сухой/рабочий) | 970/4600 |
| Наличие тонкослойного блока | Есть |
| Тип отвода очищенной воды | Самотечный |
| Трубная обвязка | Сталь СТ-3 с антикорозийной обработкой |
| Контактная камера | Есть |
| Отвод осадка из конусов | Автоматический |
|
Перемешивающее устройство |
Лопастная мешалка с электроприводом 2 шт. |
| Управление | Электрический шкаф управления |
Назначение
Тонкослойный отстойник с контактной камерой "ОТК-5" предназначен для эффективного удаления нерастворимых частиц загрязнений из сточных вод с плотностью свыше 1 г/см³. Данное устройство находит применение в различных отраслях промышленности благодаря своей простоте и высокой эффективности. Применение реагентной обработки значительно усиливает результаты осаждения, способствуя увеличению размеров выводимых частиц и ускоряя их оседание.
Процесс осадки может выступать как в роли предварительной очистки, с последующей доочисткой сточных вод на более сложных системах, так и как окончательная очистка при необходимости отделения лишь нерастворимых примесей. Тонкослойные отстойники применяются для достижения допустимых норм концентраций взвешенных веществ в сточных водах перед их сбросом в централизованные канализационные сети или в природные водоемы. Они также используются в различных производственных процессах для отделения осадка, который может быть впоследствии переработан.
Структура и оснащение
Корпус и каркас механизма отстойника выполнены из конструкционной стали, а для защиты металлических частей от коррозии применяется многослойное покрытие, сделанное на основе модифицированной эпоксидной смолы с полиамидным отвердителем (ТУ 2312-029-60414707-2013). Емкость включает конусную секцию, что позволяет эффективно собирать осевшие загрязняющие вещества, которые можно удалить, открыв задвижку с электропневматическим приводом, работающую в автоматическом режиме по таймеру или на основе датчиков осадка. Внутри установлены тонкослойные модули, предоставляющие явные преимущества в процессах отделения твердых частиц от жидкостей. Управление отстойником осуществляется через операторский шкаф, что позволяет автоматизировать его работу и выполнять защитные функции. Весь технологический процесс отображается на экране, также предусмотрен удаленный контроль и управление. Для повышения уровня автоматизации в конструкции есть датчики, реле потока и системы перелива. Очищенные сточные воды собираются в специальном кармане и выходят самотеком или под давлением, что увеличивает его объем. Подключение осуществляется через фланцы согласно ГОСТ 33259-2015. Ключевые характеристики отстойника включают управление с панели оператора, обоснованное многолетним опытом и лабораторными тестами, автоматизацию удаления осадка, максимальную концентрацию взвешенных веществ до 5 г/л при обработке реагентами, наличие камеры для реагентной обработки и улучшенные условия обслуживания по сравнению с самодельными изделиями из стеклопластика.

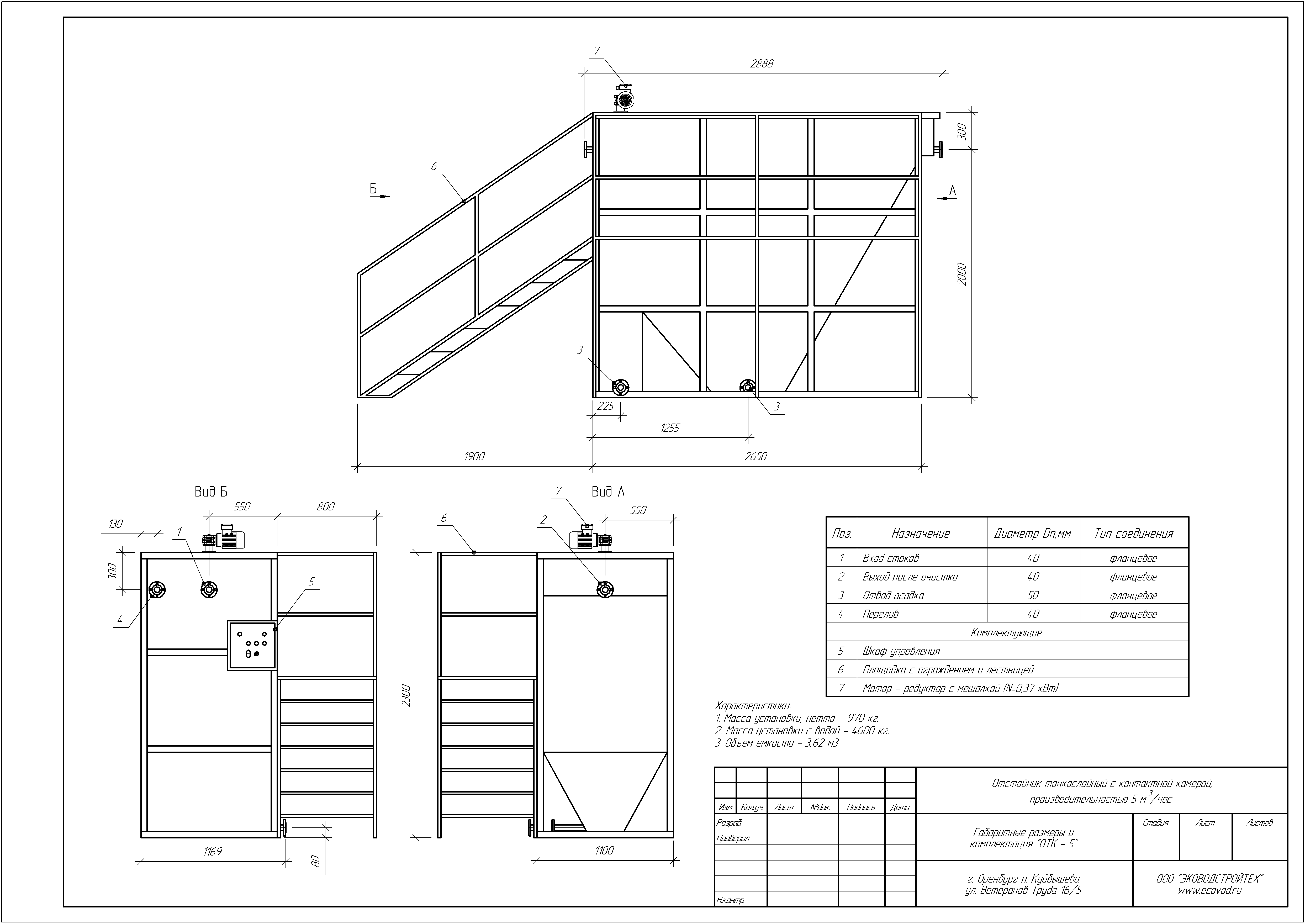

Чертеж отстойника сточных вод
