Производство тонкослойных отстойников для очистки сточных вод
Для очистки воды на ВЗУ (водозаборных узлах), доочистки после биологической обработки, для разделения взвешенных частиц после реагентов, удаления твердых взвесей и нерастворимых соединений из промышленных стоков эффективны тонкослойные отстойники. Их используют в качестве основного рабочего узла в технологических линиях. В установках происходит осаждение дисперсных веществ на тонкослойные модули, установленные в емкости под углом. Осадок сползает по наклонным пластинам на дно, за счет его конической формы массы уплотняются.
Тонкослойные отстойники от ООО "Эководстройтех®"

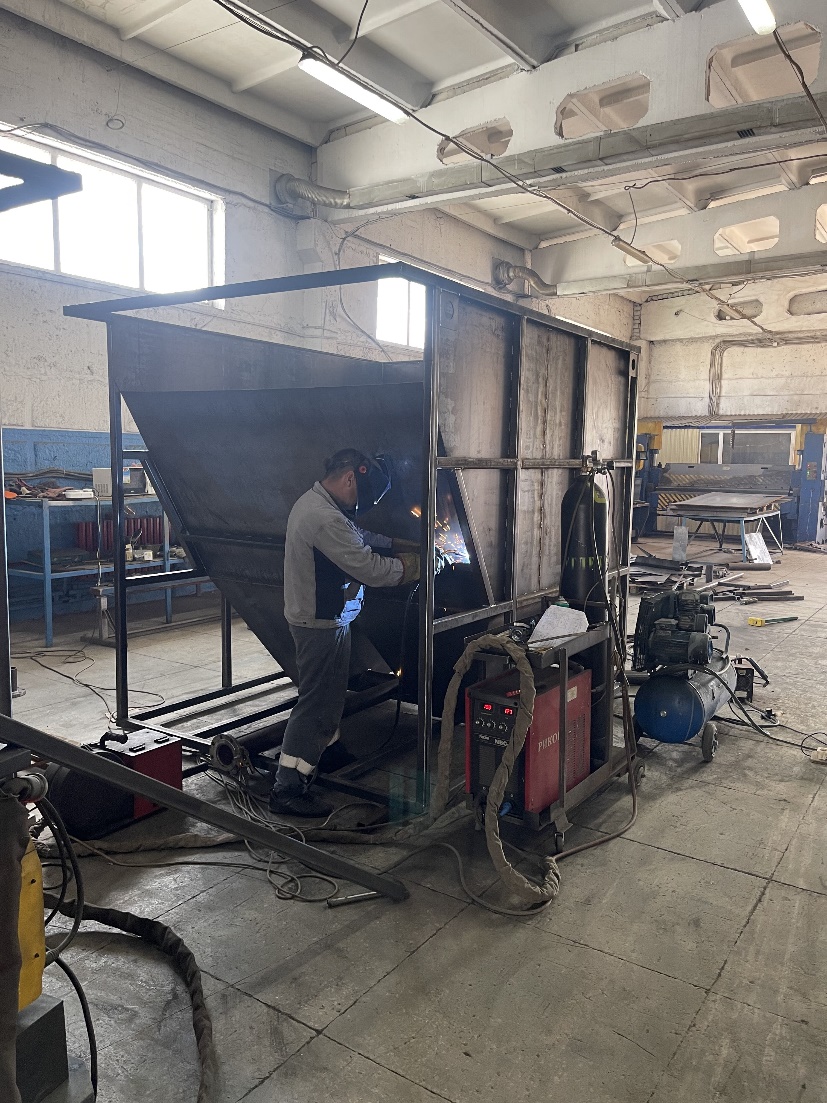

Наша компания изготавливает оборудование на собственных производственных площадках, использует только качественные материалы и компоненты. Мы предлагаем серию "ОТ" с производительностью от 5 до 50 м3/час. Механическое оборудование имеет лаконичный технический дизайн, не требует подключения к электрической сети, все процессы происходят за счет естественной гравитации. Очистка происходит в проточном режиме, установка может работать непрерывно, технологическими перерывами на обслуживание. Простая технологическая схема, реализованная в серии "ОТ" максимально эффективна.
Мы используем в производстве только качественные материалы и компоненты, например, современные полимеры. Корпус преимущественно выполнен из углеродистой стали с антикоррозийной обработкой, обустроен нужным числом ребер жесткости. По требованию клиента мы можем использовать в изготовлении корпуса нержавеющую сталь AISI 316L или AISI 304. В качестве рабочих модулей могут быть использованы тонкослойные ламели из полипропилена или полиэтиленовые сотоблоки.
Тонкослойные отстойники с полочными прямоугольными пластинами из полипропилена рассчитаны на скорость потока от 4 до 12 мм/с, трубчатые установки с сотоблоками из полиэтилена – 20 мм/с.
Особенности конструкции

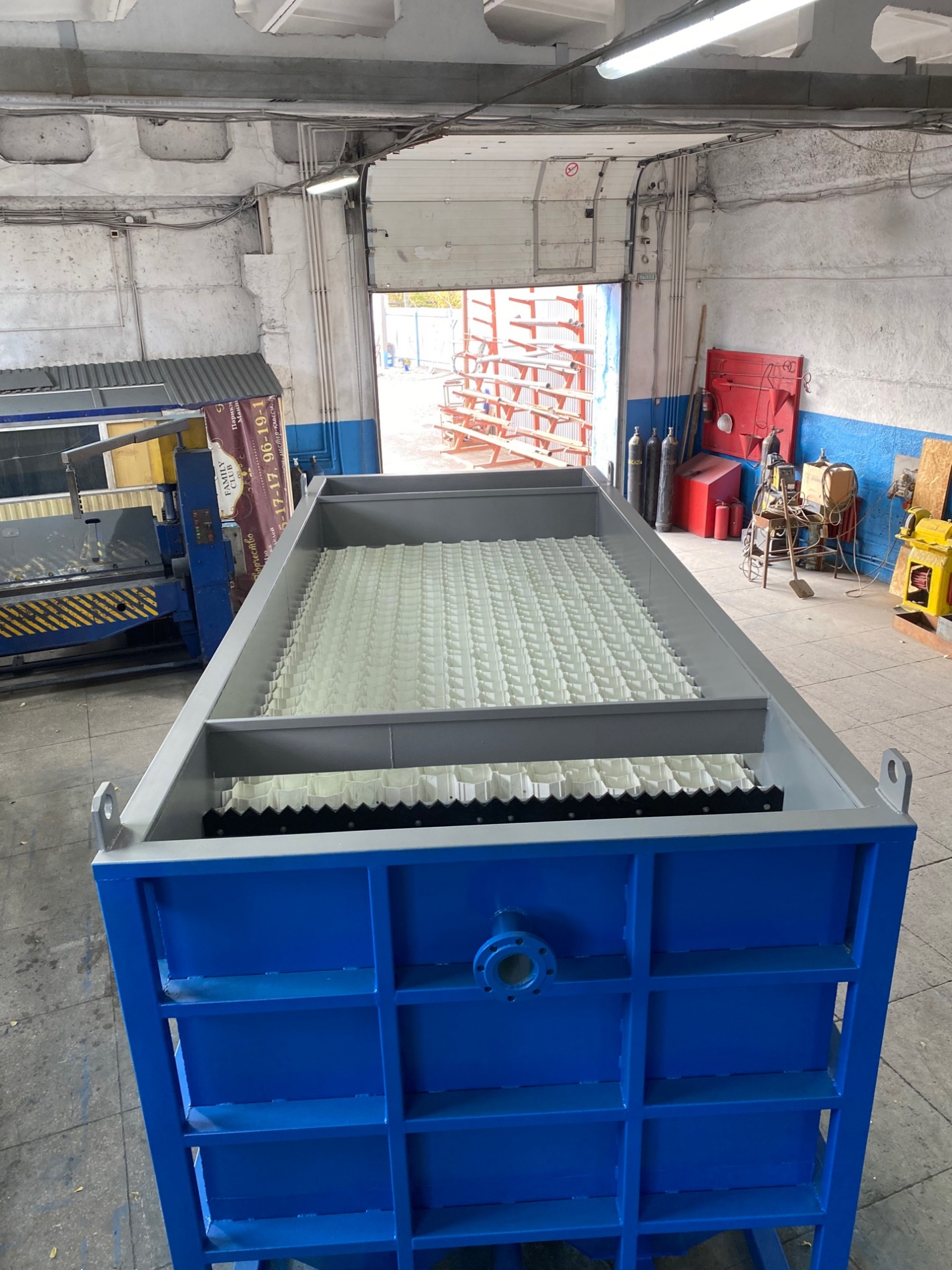

Преимущественно тонкослойный отстойник имеет прямоугольную конфигурацию. Внутреннее пространство разделено сотоблоками или параллельными наклонными ламелями, их угол к горизонту составляет от 55º до 60º. Очистка жидкости происходит одновременно во всех камерах. Удельная нагрузка на поверхность воды прямо пропорциональна толщине. Хлопья загрязнений перемещаются параллельно жидкости, что обуславливает стабильные гидродинамические параметры потока, который должен быть ламинарным. Если в нем возникают зоны турбулентности, эффективность осветления снижается. Установка состоит из таких рабочих узлов:
- входной патрубок для подачи стоков;
- прямоугольный корпус;
- дно конической формы;
- тонкослойные наклонные ламели;
- переливной карман для осветленной воды;
- выходной патрубок для вывода осадка.
Принцип действия тонкослойного отстойника
Процесс осветления воды в оборудовании состоит из трех процессов:
- Стоки подаются в установку по трубе через патрубок, там они проходят тонкослойные ламели, где проточное движение вызывает агрегацию взвесей, а гравитация осаждает их вниз – в коническое днище.
- В конусе осадок постепенно сгущается, уплотняется, по мере заполнения объема его выводят по трубопроводу.
- Осветленная вода аккумулируется в переливном кармане, когда в нем накапливается определенный объем, жидкость самотеком вытекает по трубопроводу.

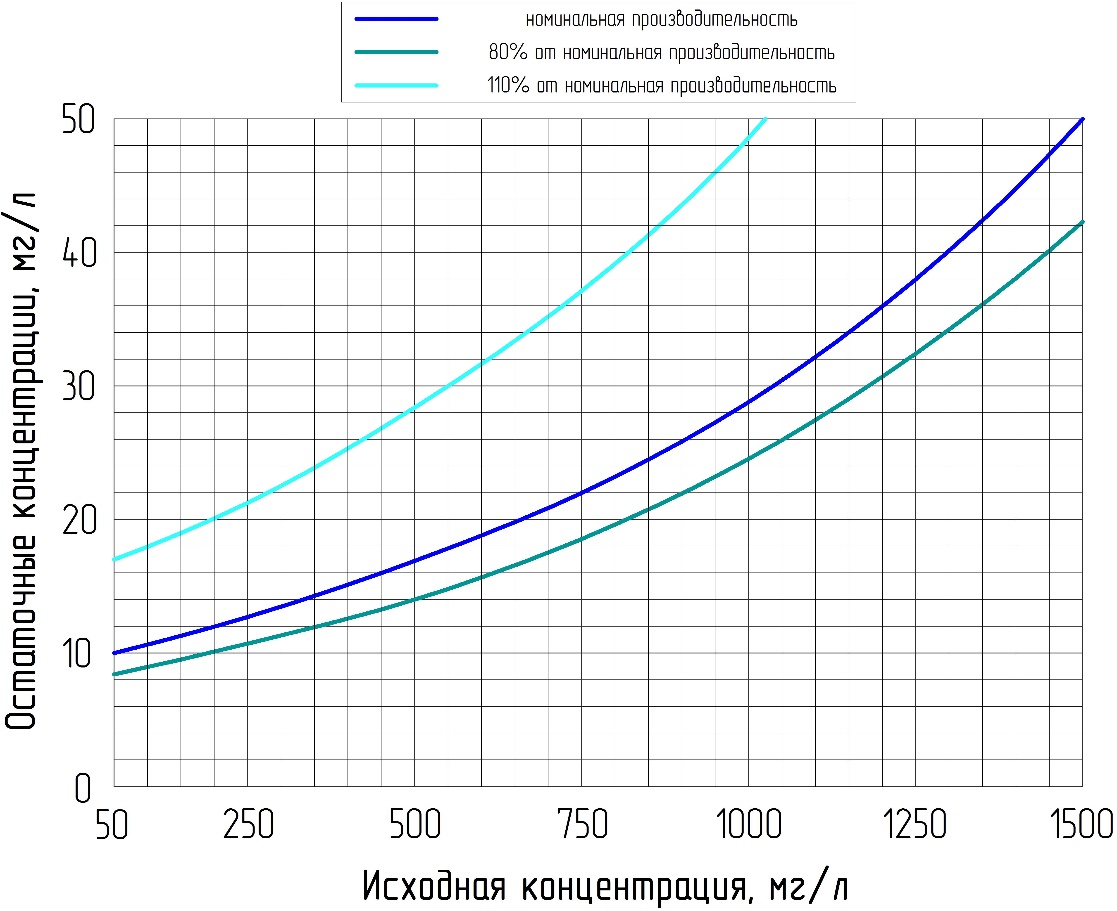

Если в жидкости есть обработанные коагулянтом или флокулянтом поверхностно-активные вещества то они осаждаются в конусы отстойника. График эффективности тонкослойных отстойников:
Модельная линейка серии "ОТ"
Компания "ЭКОВОДСТРОЙТЕХ®" изготавливает и поставляет тонкослойные отстойники с разными техническими параметрами:
| Марка отстойника | Производительность (м³/час) |
Габаритные размеры (ДxШxВ), мм. |
|---|---|---|
| ОТ-5 | 5 | 2300х1100х2300 |
| ОТ-10 | 10 | 2300х2100х2300 |
| ОТ-15 | 15 | 2800х2100х2300 |
| ОТ-20 | 20 | 3800х2100х2300 |
| ОТ-30 | 30 | 4700х2100х2300 |
| ОТ-40 | 40 | 6500х2100х2300 |
| ОТ-50 | 50 | 8600х2100х2300 |
Если оборудование используется для очистки производственных стоков, его необходимо периодически промывать от налипших взвесей и нефтепродуктов. Рекомендуем использовать мини-мойки Karcher, подающие рабочую среду под давлением.
Сферы применения
Эффективность оборудования серии "ОТ" зависит от природы загрязнений:
| Наименование загрязнений | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|
| Взвешенные вещества, в мг/л | 100-1500 | 90-98% |
| Нефтепродукты, в мг/л | 5-50 | 50-80% |
Несмотря на лаконичность конструкции тонкослойные отстойники, производства компании ООО "ЭКОВОДСТРОЙТЕХ®" высоко зарекомендовали себя на предприятиях самых различных отраслей индустрии:
- Гальванические производства. Установки успешно очищают воды после промывки от сульфидов металлов, фосфатов, гидроксидов, других соединений.
- Нефтеперерабатывающие комбинаты. Оборудование серии "ОТ" эффективно удаляет взвеси и нефтепродукты из жидкости.
- ВЗУ. На водозаборных узлах отстойники используются для удаления дисперсных веществ и водяной растительности.
- Очистка поверхностных стоков. Установки извлекают из стоков взвеси, продукты нефтепереработки, другие вещества.
- БОС. Технология актуальна для биологических очистных сооружений, где она используется при обработке органики.
- Пищевые предприятия. Оборудование применяют для уменьшения извлечения эмульгированных материалов, взвешенных веществ.
- Легкая промышленность. На таких предприятиях тонкослойные отстойники эффективны для очистки стоков после обработки флокулянтом или коагулянтом от красителей.
На предприятиях энергетики и химических комбинатах, где реализовано оборотное водоснабжение, тонкослойные отстойники используются для очистки от неорганических соединений, например, сульфатов с концентрацией менее 2 г/л, и дисперсных веществ. Это разрешает повысить эффективность функционала, увеличить рентабельность ОС, сократить площади.

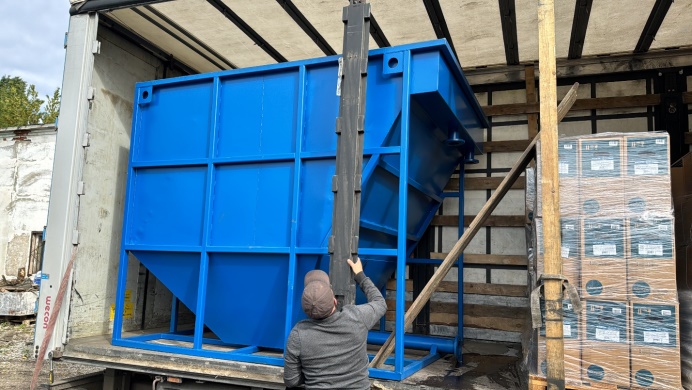

Установки ОТ компании ООО "ЭКОВОДСТРОЙТЕХ®" поставляются клиенту в полной заводской готовности – ее нужно разместить на площадке, подключить к коммуникациям.
Заказать тонкослойные отстойники с доставкой по РФ и республику Казахстан
Специалисты компании "ЭКОВОДСТРОЙТЕХ®" готовы компетентно консультировать клиентов, помочь составить техническое задание, принять заявку на экологический аудит, разработку и изготовление оборудования. Они найдут лучшее оборудования для решения конкретных задач. Заявки принимаются в нашем офисе в Оренбурге и удаленно: на сайте, по телефону, по электронной почте.
