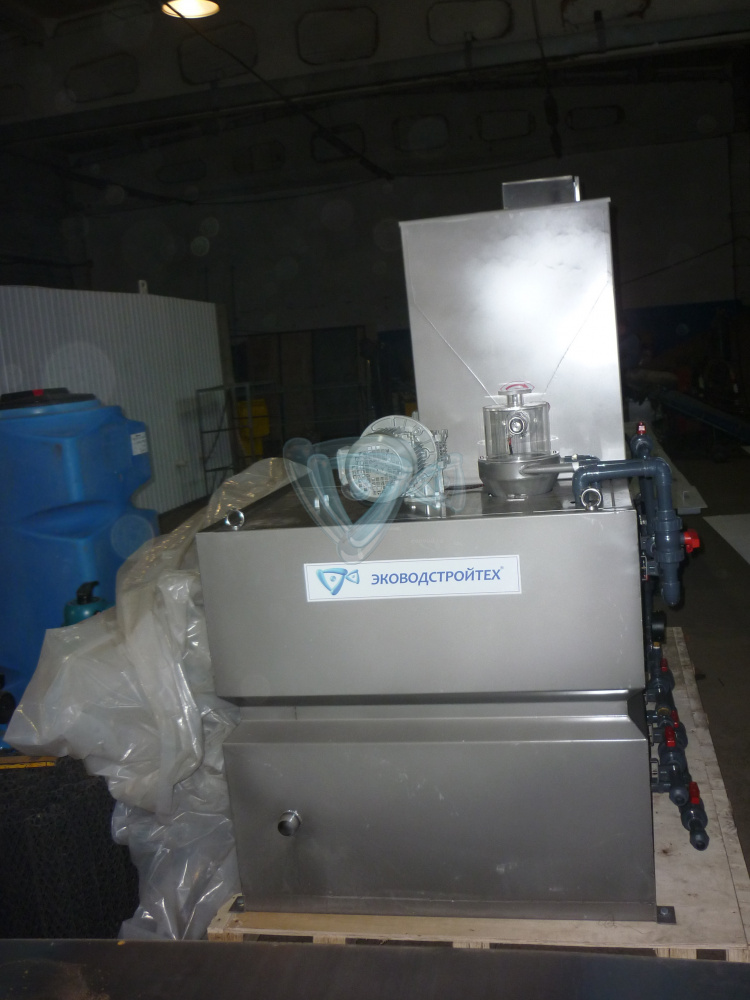

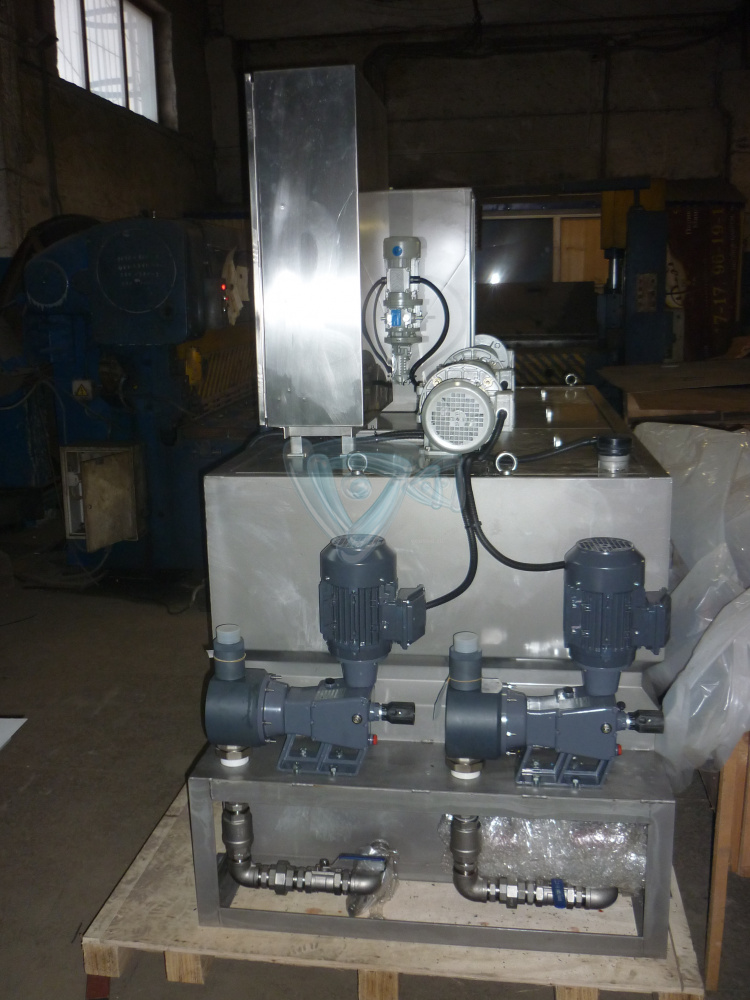

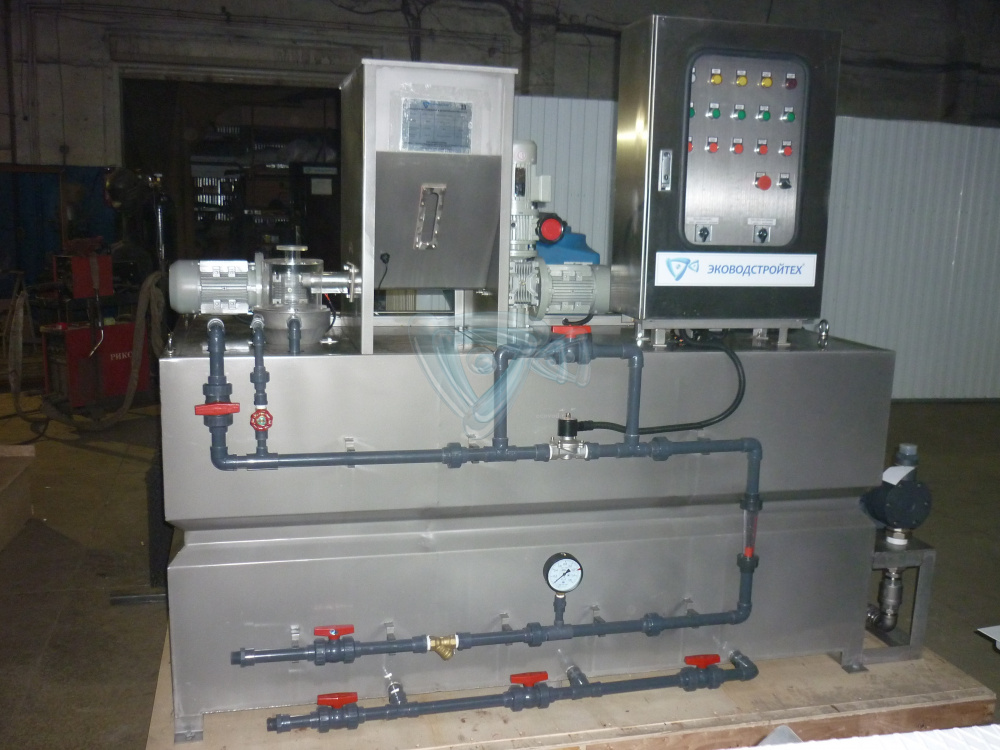

Компания «ЭКОВОДСТРОЙТЕХ» отгрузила станцию PLFK-3-1000 для приготовления и дозирования коагулянта

В станции PLFK-3-1000 используются реагенты «Праестол», «Флопам» и «Магнафлок». Это флокулянты синтетического вида на базе однорастворимых полимеров высокомолекулярного типа. Материалы предназначены для разрушения эмульсий и взвесей, устойчивость которых обуславливается электрическим зарядом и/или сольватной оболочкой. Растворы таких флокулянтов даже в минимальных дозах от 0,1 до 1,0 мг/л усиливают любые технологические процессы очистки воды в сотни раз. Материалы поставляются в форме гранулированного порошка или концентрированных жидкостей. Для использования их в очистительных сооружениях флокулянты необходимо подготовить. Для этого используется специальное оборудование - станции приготовления и дозирования.

Станции подготовки растворов

Установки для растворения флокулянтов предлагаются трех типов:

  • 3-секционные. Станции представляют собой вертикальную емкость, разделенную внутри на 3 камеры, жидкость движется в ней поперечно, в каждом из отсеков осуществляется один из этапов приготовления раствора: затворение, созревание и аккумуляция.
  • 2-секционные. Это горизонтально расположенные установки аналогичны по производительности 3-секционным станциям, но имеют две емкости для затворения и аккумуляции раствора готового реагента, комплектуются электронным модулем.
  • 1-секционные. Это оборудование имеет уникальную конструкцию: камера, в которой осуществляются затворение, созревание и акамуляция. Обычно данные установки используются для коагулянта.

Установки PLFK предлагаются различных типоразмеров и конструкционных решений. Баки изготавливаются из качественной стали AISI 304 или высокопрочного полипропилена. Второй вариант экономичнее по капитальным затратам. Контроль функционала станций осуществляет контроллер.

Особенности станции PLFK для гранулированного сырья

Установки PLFK предназначены для приготовления растворов из сухих реагентов. Сырье поступает через шнек, контролируемый электронным модулем. Затворение гранул осуществляется в диспергаторе, который обеспечивает высокую эффективность процесса, сгустки в растворе исключены. Подготовленная жидкость перемещается по каскаду в отсек созревания. Подготовленный раствор вытесняется в камеру отбора. В первом и втором отсеках выполняется микширование жидкости. Работу станции контролирует датчик уровня, размещенный в последнем отсеке. Чтобы увеличить эффективность технологического процесса, рекомендуется дополнительно установить опции:

  • система блокировки работы установки при критическом снижении напора в водопроводе;
  • датчик для купирования рисков работы на «сухом ходу»;
  • датчик по контролю объемов сырья в бункере.

Станция распределяет приготовленный раствор насосом, выделенным из общей системы учета. Помпа имеет собственное устройство для контроля расхода воды. Оптимальность созревания гранул осуществляется посредством контроля по времени. В зависимости от типа полимера требуется от 35 минут до 1 часа.

Особенности станции PLFK для работы с жидкими концентратами

Это оборудование можно устанавливать в отапливаемом помещении. Концентрат флокулянта дозируется насосом. Полимер подается в трубопровод, где он обводняется и перемешивается с водой. Далее подготовленная жидкость поступает в отсек растворения. В камере раствор перемешивается и гомогенизируется. Посредством каскадной системы продукт перетекает в секцию созревания, и далее – в камеру отбора. Эта технология более экономична. Следующий цикл технологического процесса начинается после снижения уровня раствора в последней секции наполовину.

Дополнительное оборудование

Станция приготовления и дозирования комплектуется дополнительными устройствами, повышающими эффективность технологического процесса:

Динамический смеситель

Количество энергии, требуемой для обводнения гранул или смешения концентрата с водой, генерируется в смесителе. Конструкционные особенности устройства разрешают корректировать интенсивность смешения, в зависимости от типа полимера.

Расходомеры

На линиях жидкого концентрата устанавливается массовый расходомер Кориолиса. На коллекторе приготовленного раствора флокулянтов – индукционный расходомер. Они контролируют расход, что разрешает своевременно изменять концентрацию жидкости.

Контроллер Siemens

Оборудование комплектуется электронным щитом управления с сенсорным дисплеем. Модуль работает на базе контроллера Siemens, куда приходят все сообщения от датчиков и отправляются команды для начала работы того или другого рабочего модуля.

Исполнение

Для производства оборудования используются исключительно качественные детали и узлы. Массивная конструкция из нержавеющей стали размещается на станине, что обеспечивает стабильное функционирование даже в экстремальных условиях.

Поставка и ввод в эксплуатацию

Станции приготовления и дозирования PLFK-3-1000 и другие модификации поставляется с подробной инструкцией по пусконаладочным работам. Для запуска оборудования в эксплуатацию не требуется специфических работ. Базовые условия: давление в водопроводе – более 3 бар, напряжение электрической сети – 380 В.

Почему выбирают технологические решения «ЭКОВОДСТРОЙТЕХ»?

Компания «ЭКОВОДСТРОЙТЕХ» с 2004 года занимается проектированием, производством, поставками и монтажом высокоэффективного оборудования для очистки сточных вод. Мы предлагаем только проверенные в эксплуатации технологические решения с учетом условий предстоящей эксплуатации на конкретном объекте. Вы можете заказать установки для приготовления, дозирования флокулянтов и вспомогательное оборудование по каталогу. Или заказать станцию с уникальными параметрами по вашим ТУ. Заявки принимаются по телефону, email, на сайте online, в нашем офисе продаж в Оренбурге.
