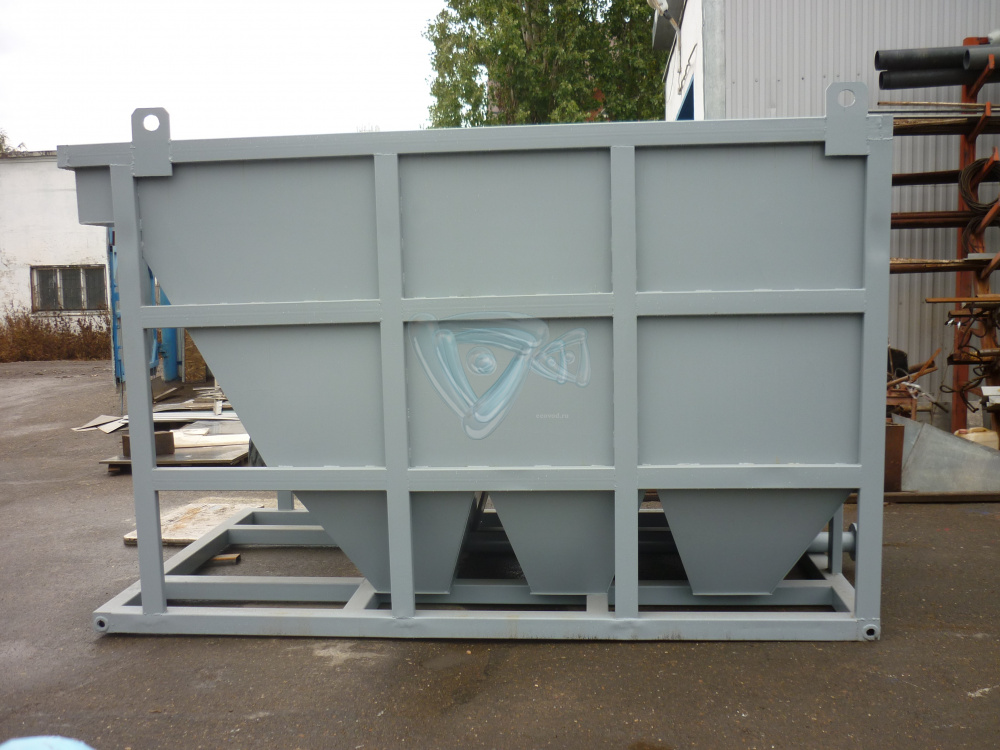

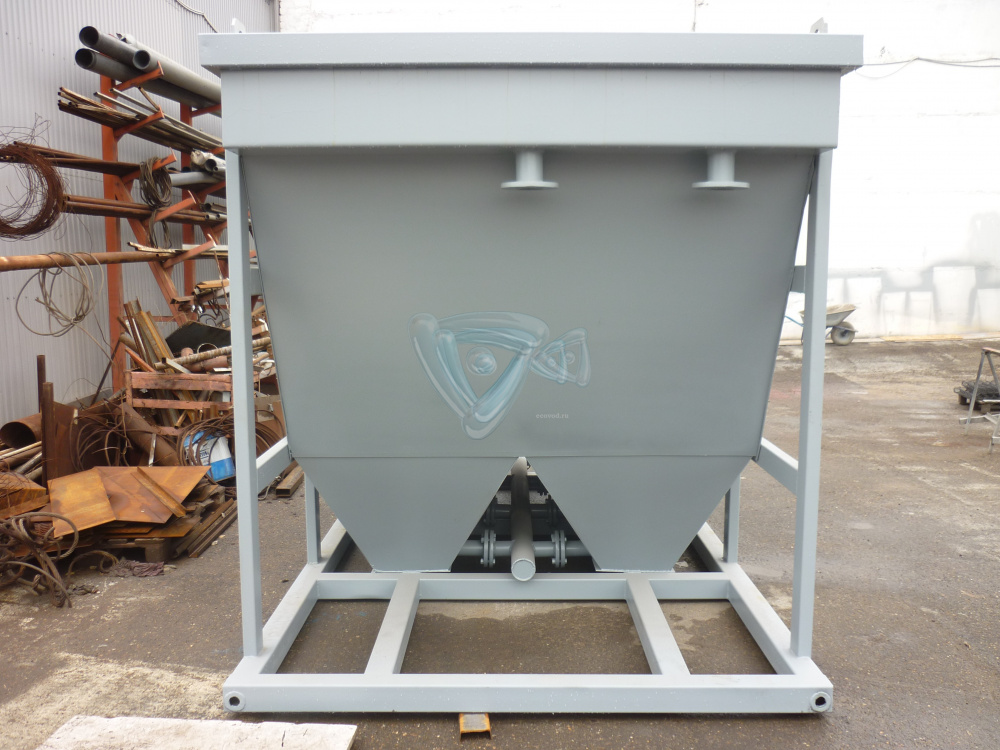

Тонкослойный отстойник для Курского электроаппаратного завода

Для глубокой очистки стоков от взвешенных загрязнений используются тонкослойные отстойники. В этих модулях примеси осаживаются, при этом слой воды может быть небольшой толщины. Тонкослойные отстойники обустроены наклонным компонентом, такое конструкционное решение делает более эффективным процесс осаждения взвесей. Примеси самотеком движутся по уклону в следующие рабочие модули для последующей очистки.

Устройство и технические характеристики

Оборудование противоточного горизонтального типа, имеет габариты 3250х2090х2400 мм. Общий объем тонкослойного отстойника составляет 10 м3, он изготавливается из стали СТ-3 с подготовкой поверхности пескоструйной обработкой, а далее – антикоррозионным покрытием, стойким к воздействию кислот и щелочей. Объем тонкослойного модуля - 3,5 м3, он изготавливается их жестких листовых ПФХ-материалов, отдельные элементы объединяются по принципу «сот». Он соединяется с корпусом шпунтами. На корпусе обустроены ребра жесткости. Днище имеет конусообразную форму, его стенки расположены под углом, который может варьироваться от 45 до 60 градусов. Отстойник может работать с рабочей средой, загрязненной окисями металлов, представляющих собой шлам. Производительность очистки – 20 м3/час.

Комплектация:

Оборудование комплектуется:

  • коллектором для аккумуляции осадка;
  • опорной решеткой из стали, окрашенной краской, стойкой к агрессивным воздействиям и коррозии;
  • гребенкой из полипропилена;
  • трубой для ила с запорной арматурой.

Эффективность и качество отстойника обуславливается 100-процентно плотным прилеганием тонкослойного модуля к корпусу.
