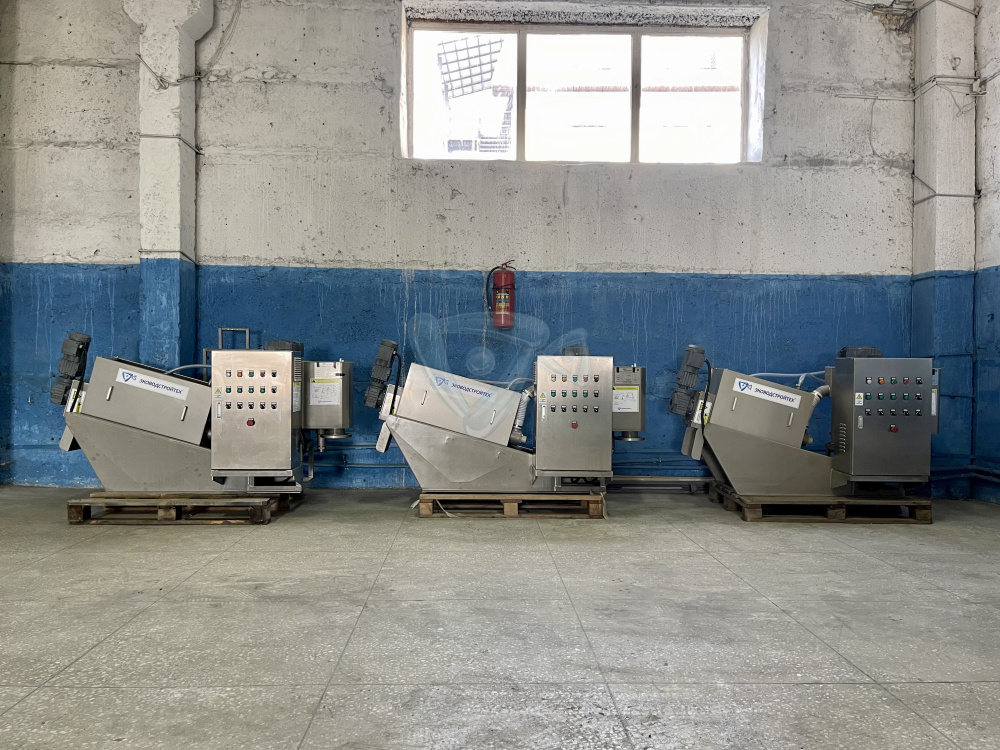

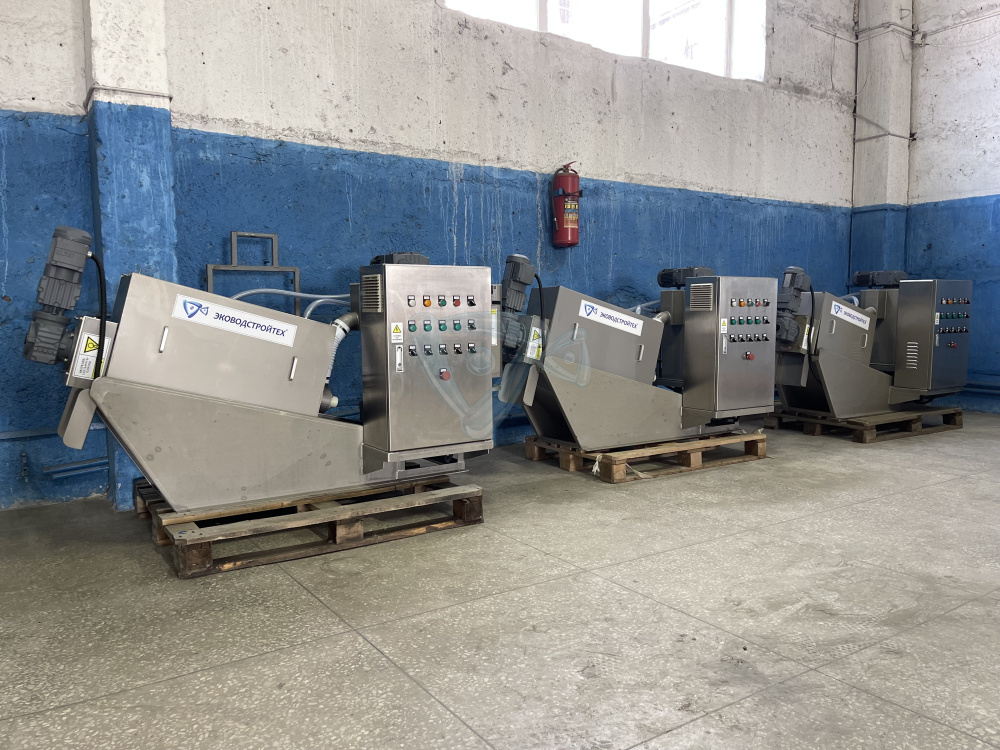

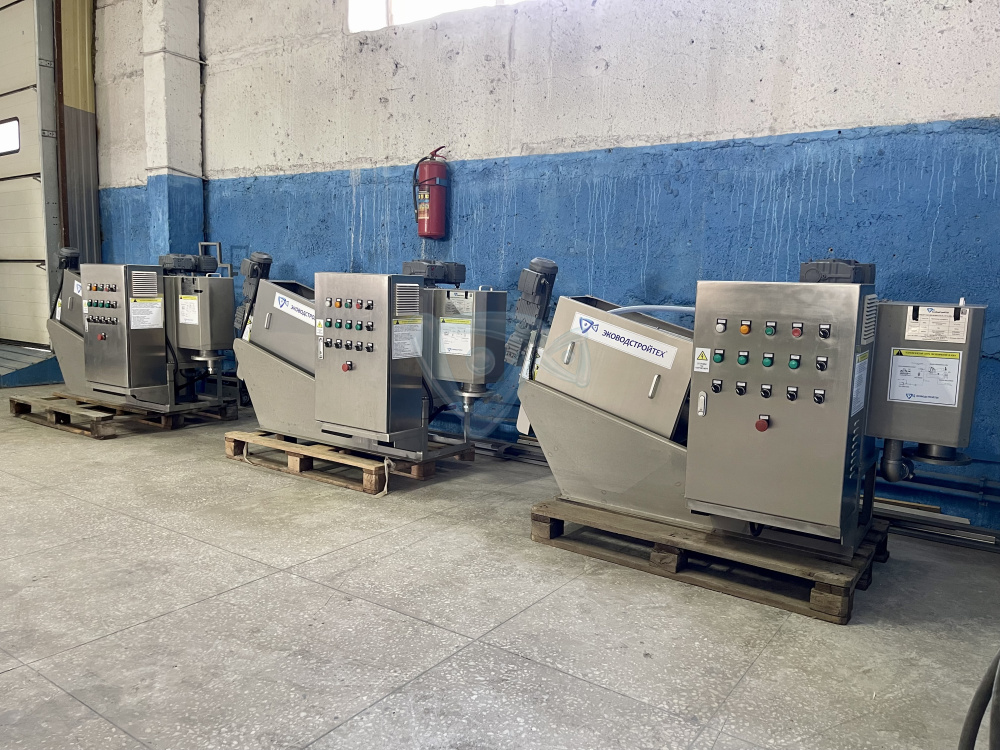

Компания «ЭКОВОДСТРОЙТЕХ» изготовила шнековые обезвоживатели осадка УШОС-101 и УШОС-131 и отгрузила их заказчикам

Изображения

Весь XX век органический осадок, собираемый после очистки стоков, выливался в отвалы, на мусорных полигонах, в заброшенные карьеры. Сегодня такое решение – неприемлемо, поскольку шлам считается загрязнителем 4-ого класса, это источник неприятных запахов, они загрязняют окружающую среду. Невыгоден такой подход и самому предприятию, поскольку требует больших трудозатрат и финансовых расходов на вывоз.

В XXI веке эти задачи решаются посредством технологического оборудования, которое выполняет механизированное обезвоживание осадка сточных вод. Эта процедура существенно снижает объем органического осадка, упрощает обеззараживание, вывоз на утилизацию. Хорошо зарекомендовали себя и высоко востребованы четыре вида установок:

шнековые дегидраторы (обезвоживатели) осадка;
фильтр-прессы ленточного типа;
шнековые центрифуги;
мешки для фильтрации.

Каждый вид оборудования оптимален для конкретной ситуации, его характеризуют свои достоинства и недостатки.

Шнековый обезвоживатель осадка

Эта установка предназначена для дегидрации любых видов осадка: с промышленных предприятий, с биологических ОС, хозяйственных стоков. Она разрешает существенно уменьшить объемы взвешенных частиц шлама, что делает хранение и утилизацию удобной. Шнековый дегидратор осадка сточных вод может перерабатывать массы из аэротенков, установок флотации, другого оборудования, с насыщенностью взвесей от 10 тысяч до 50 тысяч мг/л. После завершения цикла влажность шлама не превышает 80%, точный показатель зависит от химического состава.

Обезвоживатель комплектуется камерой для сгущения осадка, куда добавляют раствор флокулянта, и дегидрировать шлам с малой насыщенностью взвешенных веществ. У оборудования нет узлов, работающих на больших оборотах или под высокими нагрузками, его характеризует малошумность и отсутствие вибраций. Установка конструкционно проста и надежна, что обуславливает большой срок эксплуатации.

Конструкция и принцип работы шнекового обезвоживателя (декантера)

Оборудование сформировано из таких рабочих модулей:

трубопровод для подвода рабочей среды;
трубопровод для вывода отработанных масс;
переливной трубопровод для слива излишков поступающей жидкости;
промывочная система для обслуживания оборудования;
привод для вала шнека;
движущиеся и неподвижные кольца шнека;
отсек для аккумуляции отфильтрованной жидкости;
отсек для приготовления раствора флокулянта;
контейнер для сбора дегидрированного осадка.

Оборудование выполняет обезвоживание за три стадии:

осадок поступает в оборудование по трубопроводу, затем переливается в камеру, где перемешивается с раствором флокулянта;
подготовленная к следующей стадии масса перетекает в барабан, где она уплотняется за счет непрерывного перемещения колец, в зоне большого шага шнека шлам сгущается, жидкость удаляется посредством силы гравитации, в зоне малого шага – осуществляется увеличение давления;
обезвоженный фильтрат сливается из установки по трубопроводу.

При подключении автоматического блока управления все этапы процедуры контролируются без участия персонала.

Сферы применения:

ОС хозяйственно-бытовых стоков;
аэротенки;
установки флотации;
отстойники.

Преимущества шнекового обезвоживателя осадка УШОС:

конструкционная простота и высокая надежность;
компактность, небольшой вес;
возможность производства обезвоживателей осадка сточных вод под конкретные техусловия;
высокая эффективность;
простота размещения, эксплуатации и техобслуживания;
возможность работать без контроля обслуживающего персонала – в автоматическом режиме;
экономичное потребление электрической энергии и воды в сравнении с другими типами оборудования.

Декантерная центрифуга

Этот способ обезвоживания предназначен для работы с двухфазными суспензиями. Центрифуга представляет собой цилиндроконический барабан, внутри которого расположен шнек.

Принцип действия шнековой центрифуги

В установке взвешенные частицы осаждаются. Осуществляется процедура посредством центробежной силы, которая возникает при вращении. Твердые взвеси аккумулируются на стенках центрифуги, образуя кек. Фугат (отделенная жидкость) сливается через отверстия на торцах. Обезвоженные массы удаляются из установки шнеком. Он движется со скоростью отличной от вращения барабана, благодаря такому эффекту винты эффективно захватывают шлам. Управляя шнеком, можно регулировать быстроту удаления обезвоженного осадка. Скоростью разделения фаз можно управлять с помощью ускорения барабана, максимальная сила – 3000g (земная гравитация – 1g). Декантерная центрифуга удаляет из шлама до 95% жидкости.

Сферы применения:

ОС бытовой канализации;
на животноводческих и птицеводческих предприятиях;
отходы производства этилового спирта;
торф;
шламы любых масел;
отходы нефтепроизводств и любой другой шлам.

Преимущества декантерной центрифуги:

простая и надежная конструкция;
низкие эксплуатационные расходы;
компактные размеры, небольшой вес;
возможность интегрировать электронный модуль для автоматизации;
управление эффективностью процесса.

Ленточные фильтр-прессы

Этот тип оборудования обезвоживает осадок сточных вод посредством прессовки. Преимущественно его используют для удаления шлама из осадка очистных сооружений. Также ленточные пресс-фильтры эффективны для дегидрации технических стоков промышленных предприятий.

Принцип действия пресс-фильтров

Установки предназначены для работы с осадком густотой в 5%. Если нужно удалять жидкости из незагущенных масс, пресс-фильтр комплектуют дополнительным оборудованием – загустительной надстройкой. Эти два рабочих устройства представляют собой самодостаточный комплекс для очистки стоков, который состоит из таких рабочих модулей:

сгустители;
дозирующие насосы;
компрессор;
установка для приготовления рабочего раствора из флокулянта;
устройства для транспортировки.

Установка представляет собой ленту, на ней распределяют сгущенный флокулянтом шлам. Массы пропускаются через систему валов. Так осуществляется прессование. С ленты обезвоженный шлам удаляют специальные ножи.

Сферы применения:

очистные сооружения бытовых стоков;
предприятия легкой промышленности;
нефтеперерабатывающие заводы;
горнодобывающие предприятия.

Преимущества ленточного пресс-фильтра:

эффективное обезвоживание с небольшим расходом электроэнергии;
оборудование с большим рабочим ресурсом;
экономичный расход флокулянта;
возможность автоматизации, что снизит затраты на зарплату персонала.

Мешковые обезвоживатели осадка

Этот способ дегидрации осадков актуален для очистных сооружений и промышленных предприятий различных отраслей. Мешковые обезвоживатели характеризует высокая эффективность, они способны удалить из жидкости до 99% взвешенных частиц. Объемы твердых веществ, извлекаемых из стоков, зависят от материала. Это может быть:

полиэстер;
нейлон;
полипропилен;
лавсан и некоторые другие материалы.

Мешковые обезвоживатели осадка состоят из таких рабочих модулей:

конструкция из металла, в которую можно поместить до 6 мешков;
патрубок, укомплектованный смесителем, со штуцером, к которому подключают дозирующий насос, принудительно закачивающий в мешок воду подлежащую очистке от твердых примесей, или осадок, из которого нужно убрать жидкость;
выходное отверстие для отделенной от шлама воды;
фильтр – мешок из нетканого материала;
уплотнители и прокладки для обеспечения герметичности оборудования;
корзина, в которую помещают фильтрующий мешок, если его размеры – значительны.

От размеров ячеек нетканого материала зависят габариты твердых частиц, которые может задерживать мешок: от 1 до 100 мкм.

Принцип действия мешковых обезвоживателей

В оборудовании этого вида дегидрация осадка сточных вод выполняется по такой схеме:

через входное отверстие насос-дозатор закачивает в мешок осадок;
жидкость посредством естественной гравитации вытекает через ячейки нетканого материала, далее выталкивается в выходное отверстие;
обезвоженные массы осадка отправляются на утилизацию прямо в мешке.

Сфера применения

Фильтровальные мешковые дегидраторы можно использовать для фильтрации большинства промышленных загрязнителей:

оксид железа;
песок, ил;
технологические масла;
лакокрасочные материалы;
любые виды топлива;
нефтепродукты.

Мешки актуальны в быту, например, в них можно отфильтровать колодезную воду.

Преимущества мешковых обезвожителей:

высокая эффективность очистки, в зависимости от материала – от 97%.
небольшие эксплуатационные расходы, благодаря доступности мешков;
в конструкции отсутствуют подвижные узлы, следовательно, она имеет большой срок службы;
компактность, малый вес;
высокая производительность, благодаря значительной площади очистки;
большой ассортимент мешков по размерам и форме разрешает выбрать лучший вариант;
все рабочие модули характеризует высокая химическая стойкость, это разрешает работать с осадками с содержанием агрессивных веществ;
большой диапазон рабочих температур – можно фильтровать горячие жидкости.

Где купить?

Если на вашем предприятии осуществляется очистка сточных вод, а, следовательно, необходимо утилизировать шлам, обращайтесь в «ЭКОВОДСТРОЙТЕХ». Наши сотрудники готовы квалифицированно консультировать клиентов, подобрать лучший вариант оборудования для конкретных ТУ эксплуатации.
