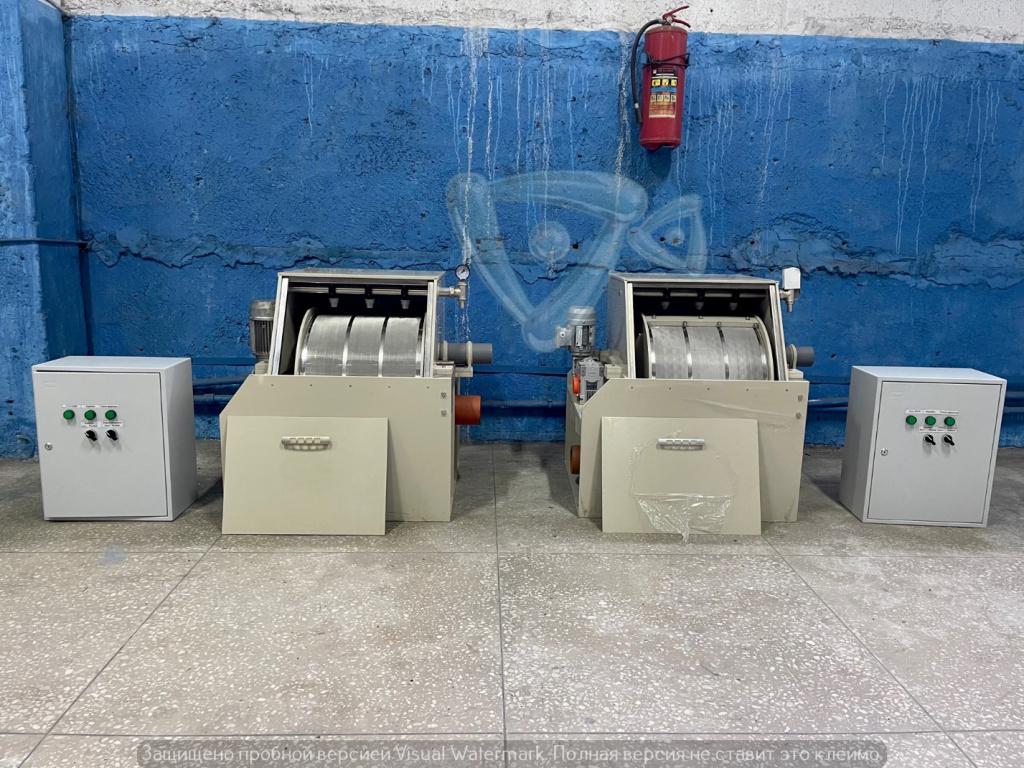

Компания «Эководстройтех» изготовила и отгрузила заказчику барабанные фильтры серии БФ в количестве 2-х штук

Барабанные фильтры используются для механической доочистки сточных вод от взвешенных частиц в промышленных и коммунальных ОС. Оборудование можно использовать в проточных и замкнутых системах. Высоко востребованы установки хозяйствами, занимающимися передержкой и/или выращиванием рыб и моллюсков. Барабанный сетчатый фильтр устанавливается в технологических линиях очистных сооружений после модулей грубой очистки. Он удаляет из проходящих через него сточных вод более мелкие взвеси – от 40 до 100 микрон.

Конструкционные особенности

Барабанный фильтр БФ характеризуется лаконичным устройством, что обусловливает его высокую надежность. Установка сформирована из следующих рабочих модулей:

• Корпус или опорная рама. Оборудование выпускается в двух исполнениях: на раме или в корпусе. Их изготавливают из нержавеющей стали или высокопрочного полипропилена.

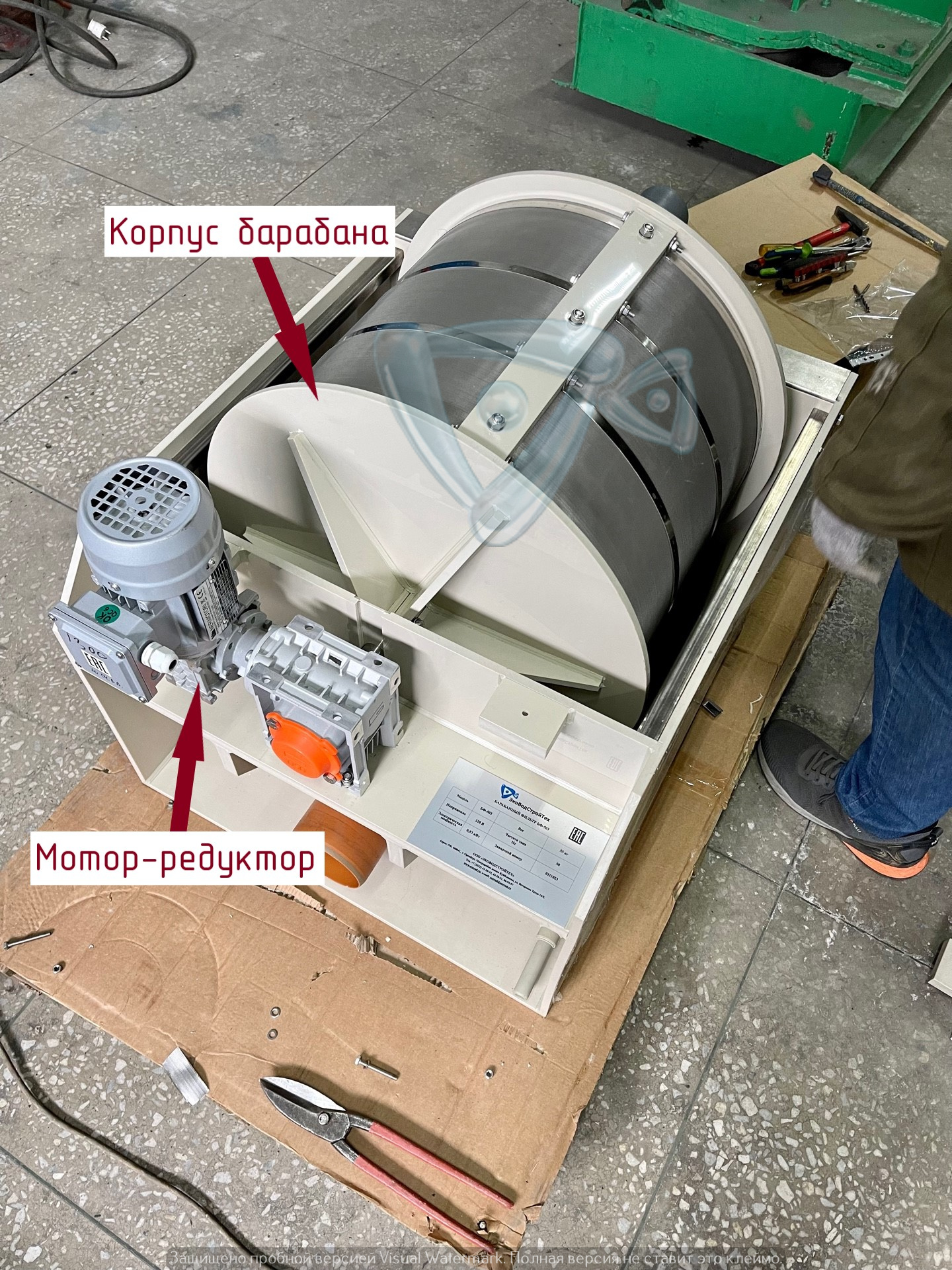

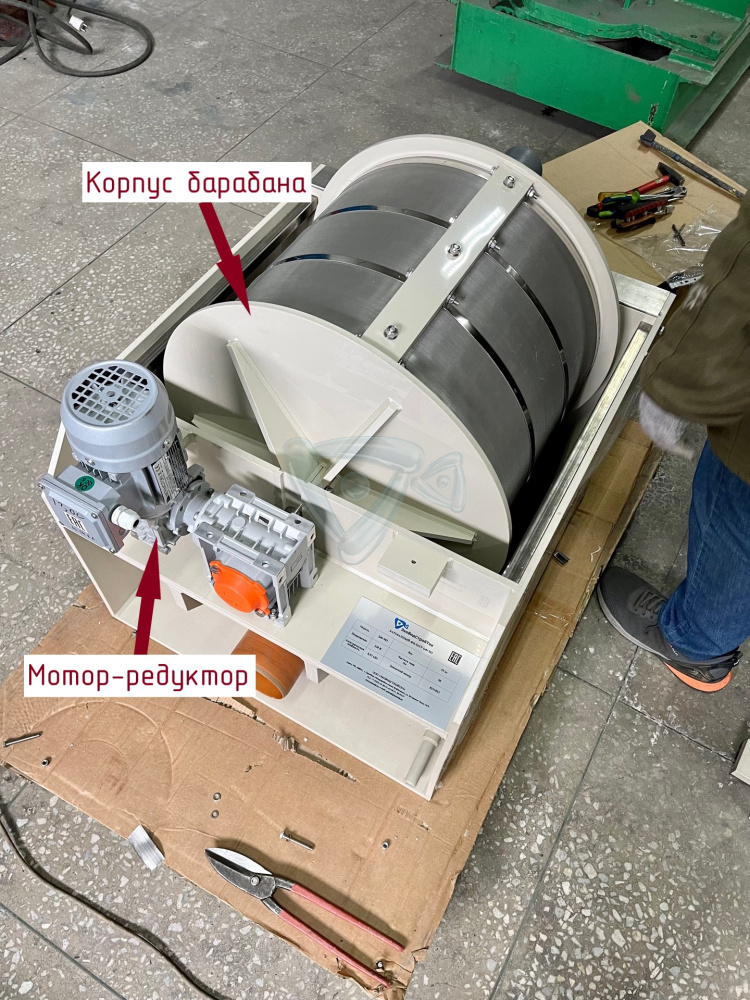

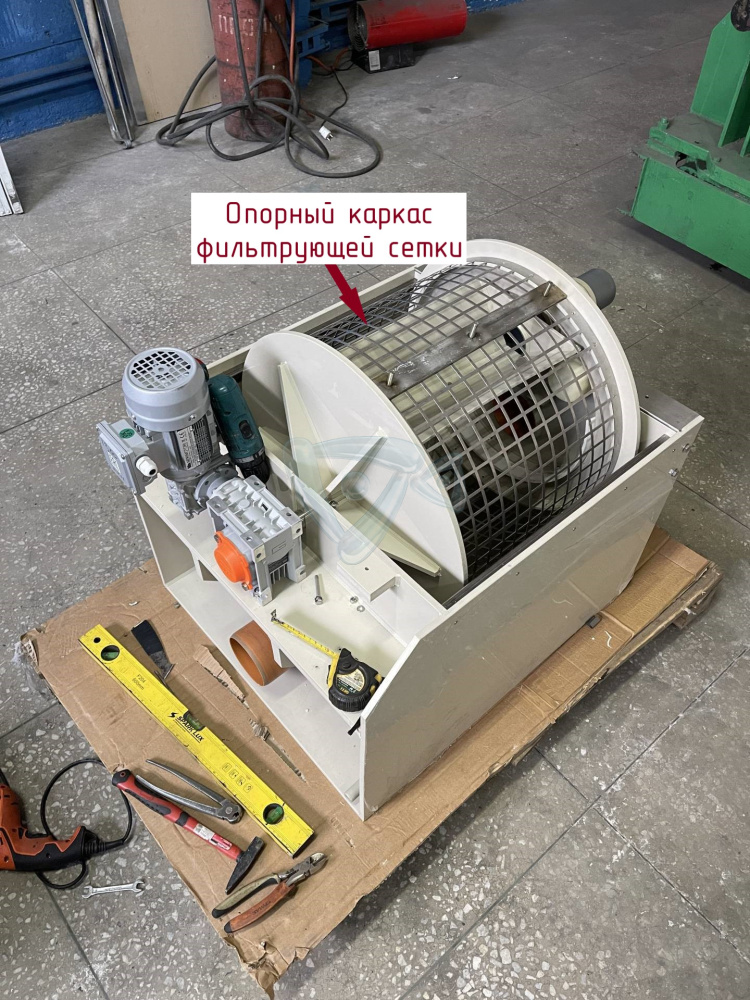

• Каркас барабана. Он изготавливается из нержавейки или пластика, на него устанавливается сетка.
• Мотор-редуктор. Силовой агрегат через вал вращает барабан.

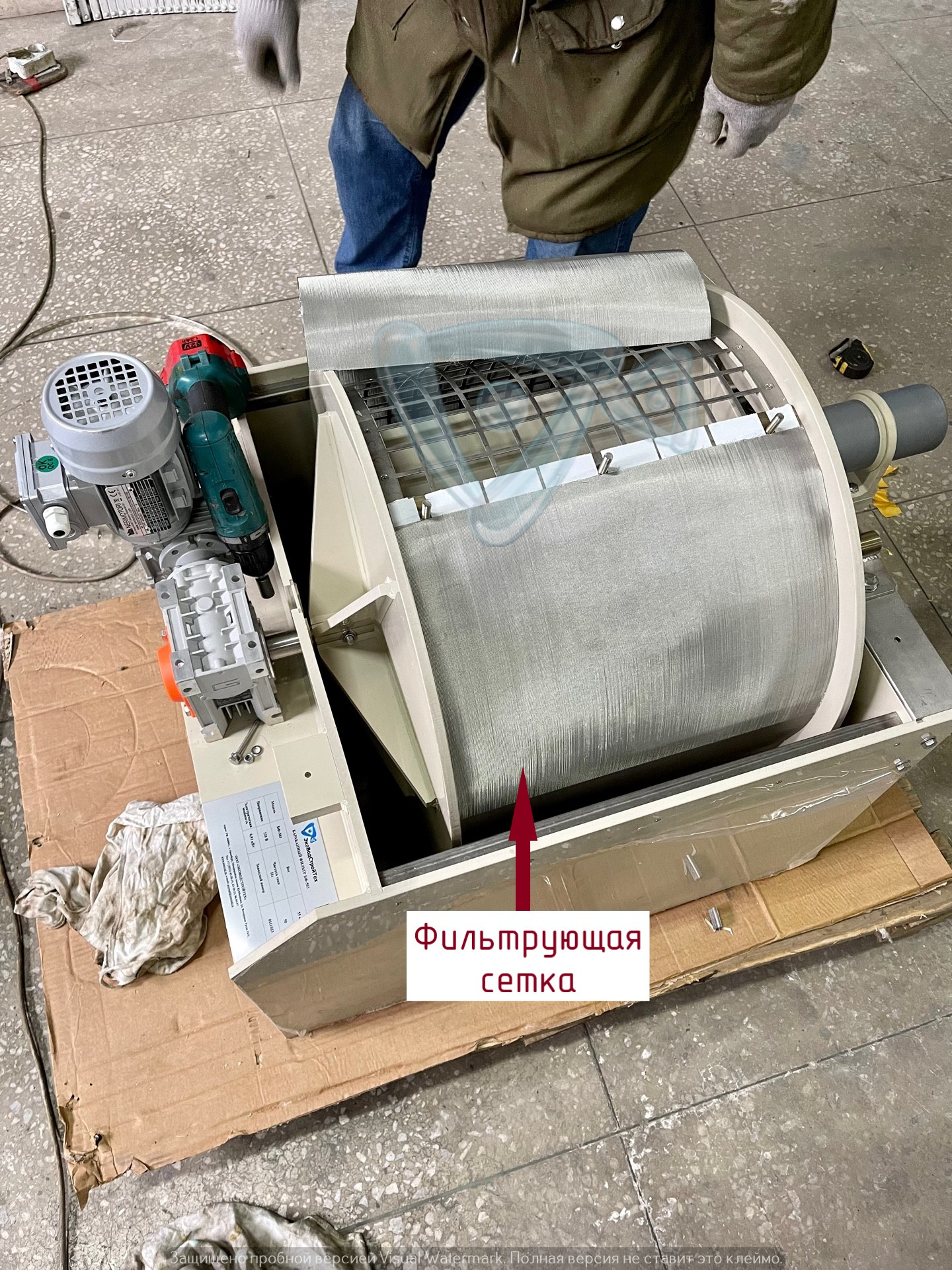

• Фильтрующая сетка. Используются полимерные модели и из нержавеющей стали, размеры ячеек – 40/60/100 микрон.

• Опорные ролики. Это связующие компоненты между каркасом и барабаном, который вращается непосредственно на них.

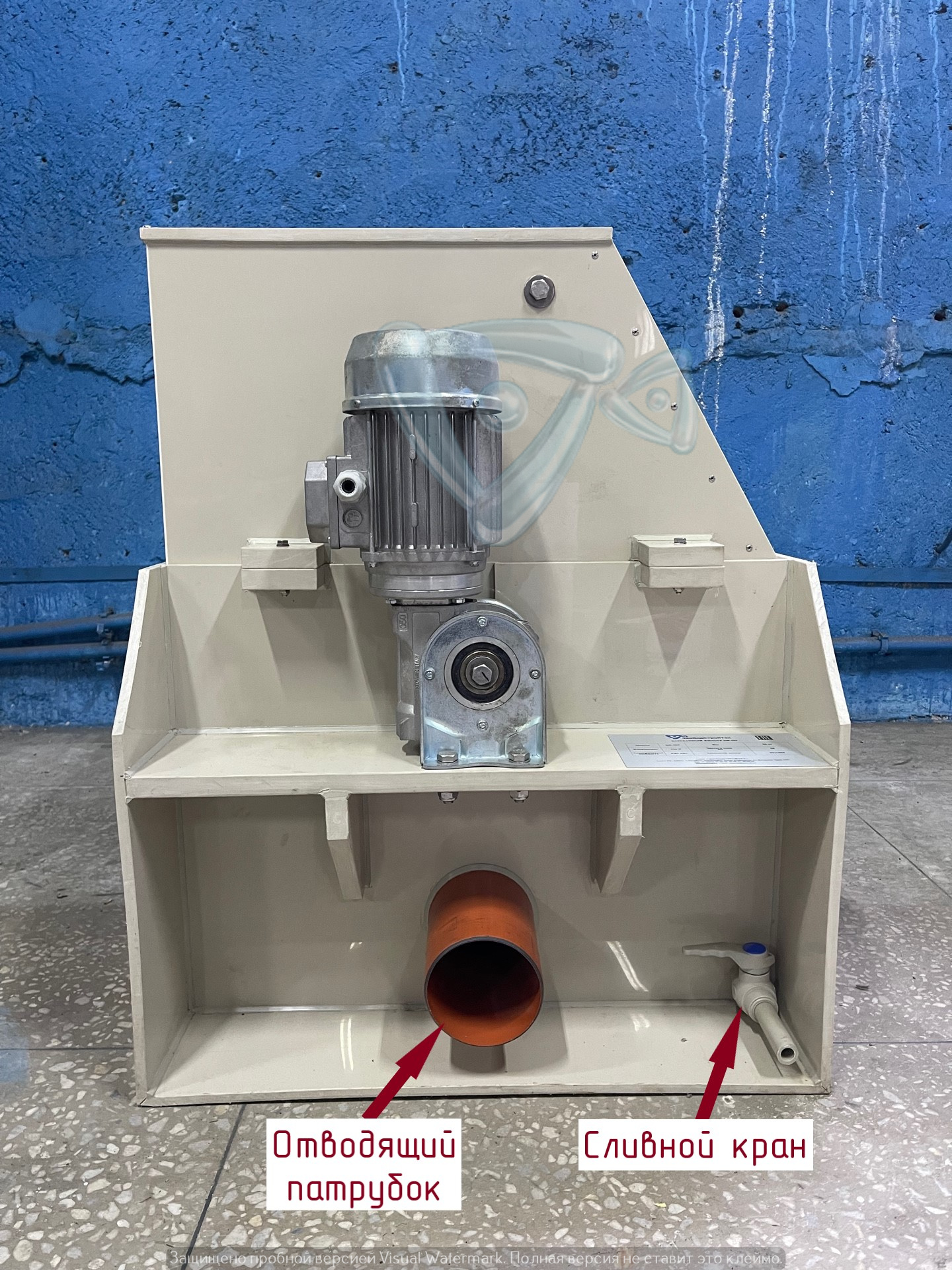

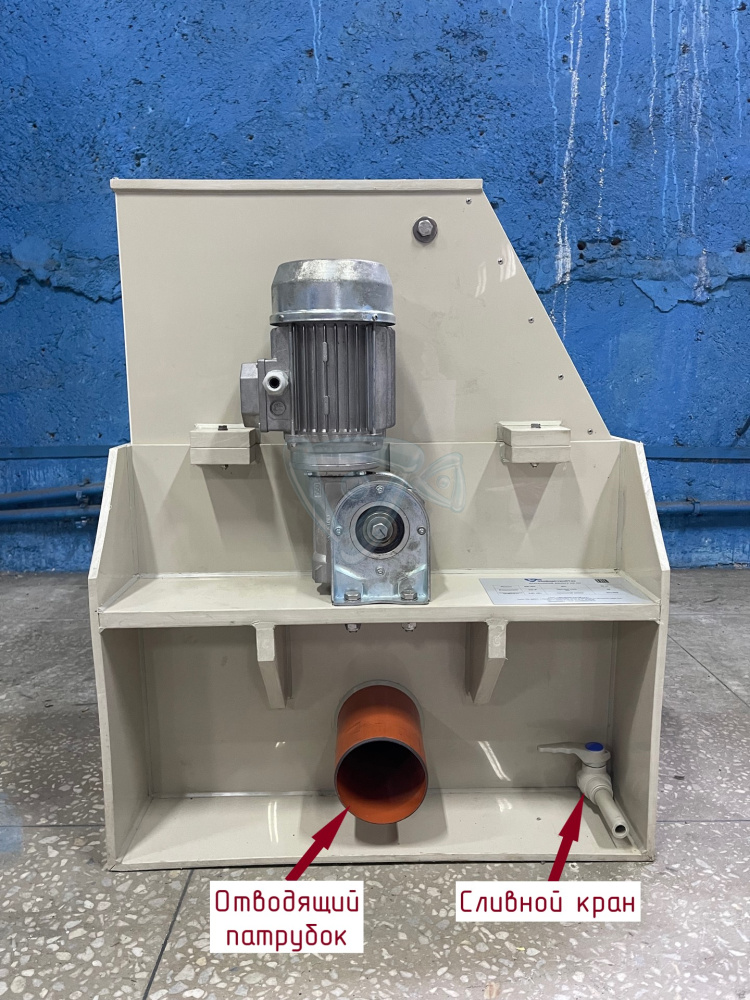

• Шламовый лоток. Это открытая емкость прямоугольной формы с уклоном в сторону торца фильтра, через которые осадок отводится за пределы оборудования – в канализационную трубу или мешковый обезвоживатель осадка.

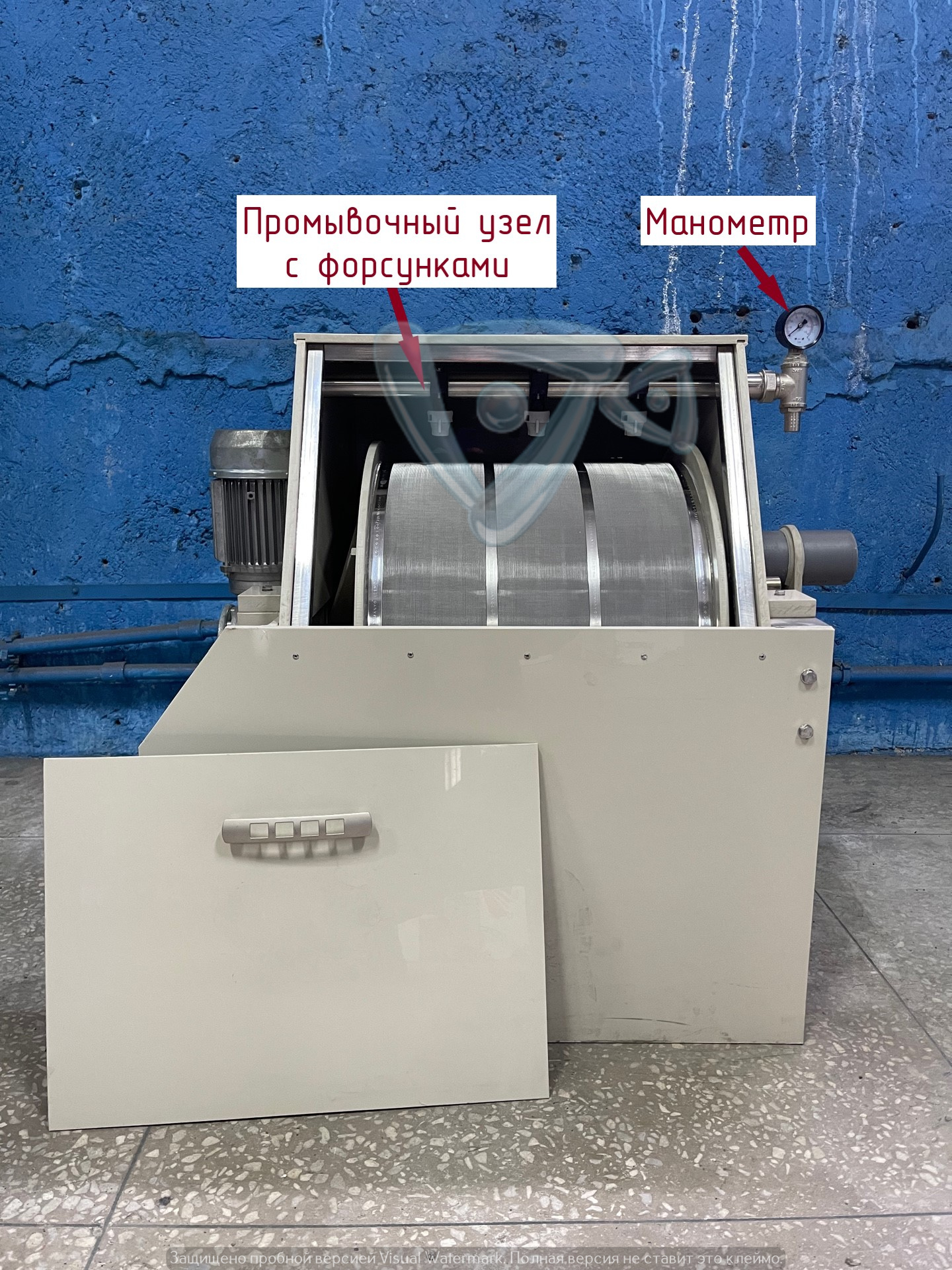

• Промывочный узел. Он представляет собой трубопровод с форсунками, направленными на сетку. В промывочный узел вода поступает под высоким давлением при помощи насоса, подключенного к водопроводу или накопительной емкости, что позволяет смывать загрязнения и с внутренней стороны, грязные массы сливаются в шламовую емкость.
• Промывочный насос. Агрегат входит в базовый комплект поставки по запросу. Для барабанных фильтров БФ используется вихревой электронасос высокого давления, преимущественно с показателем 7 бар в рабочей точке. Насос подает воду под давлением на форсунки.

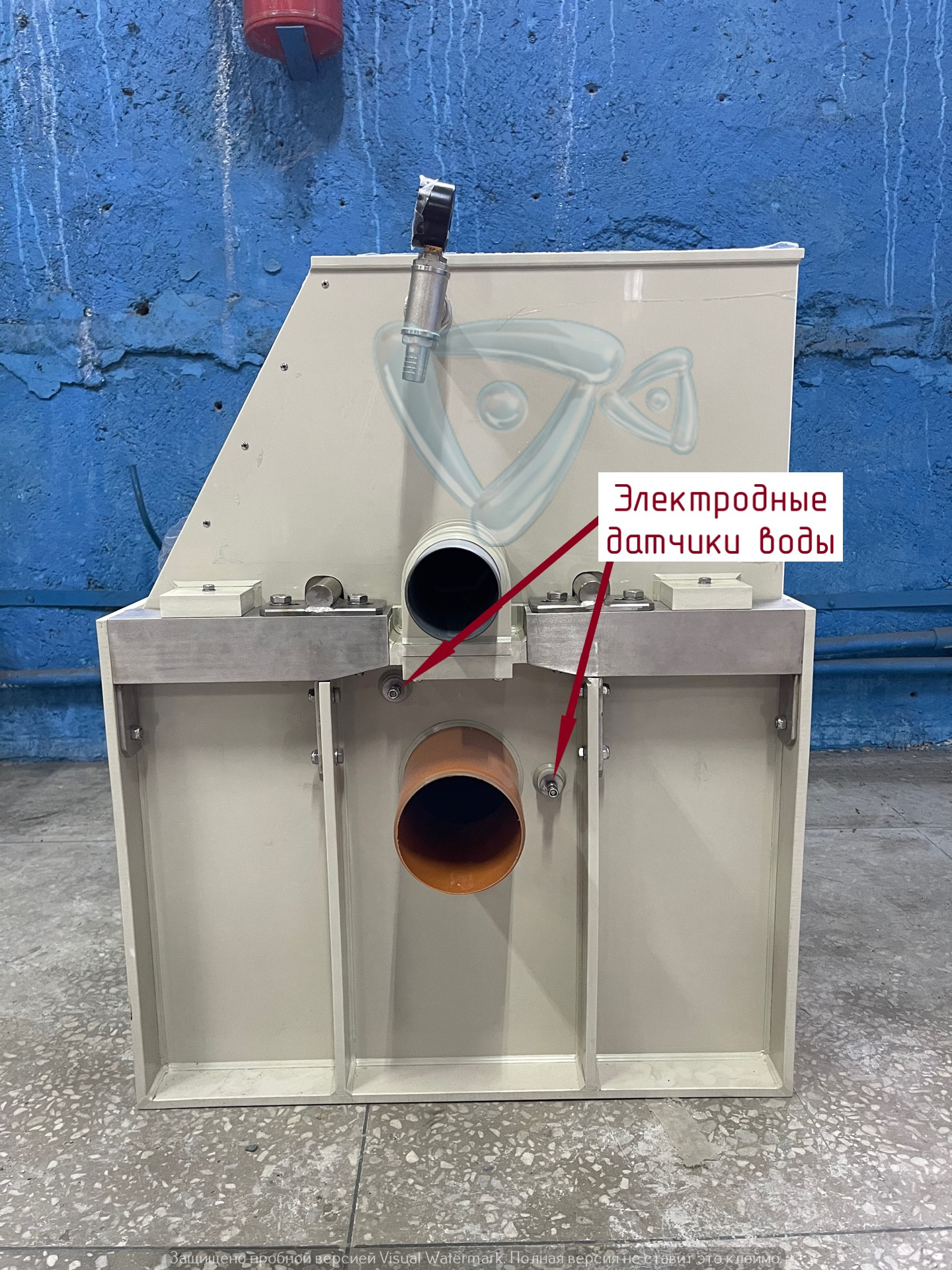

• Датчик уровня воды. Устройство размещено в приемной камере, оно контролирует параметры на барабанном входе. Датчик подает сигналы о понижении или повышении уровня в БФ, модуль изменяет режимы согласно полученной информации.

• Блок управления. БУ полностью контролирует работу барабанного фильтра: распознает сигналы датчиков, включает или отключает мотор-редуктор, запускает в действие промывочный насос, выполняет другие операции. Блок управления представляет собой металлический ящик, в который помещены компоненты автоматики. Для ручной регулировки предусмотрены кнопки.

Принцип действия

Барабанные фильтры функционируют в автоматическом режиме, этому способствует круглая форма оборудования. Взвеси задерживаются на сетке. В целом процедура выполняется в такой последовательности:

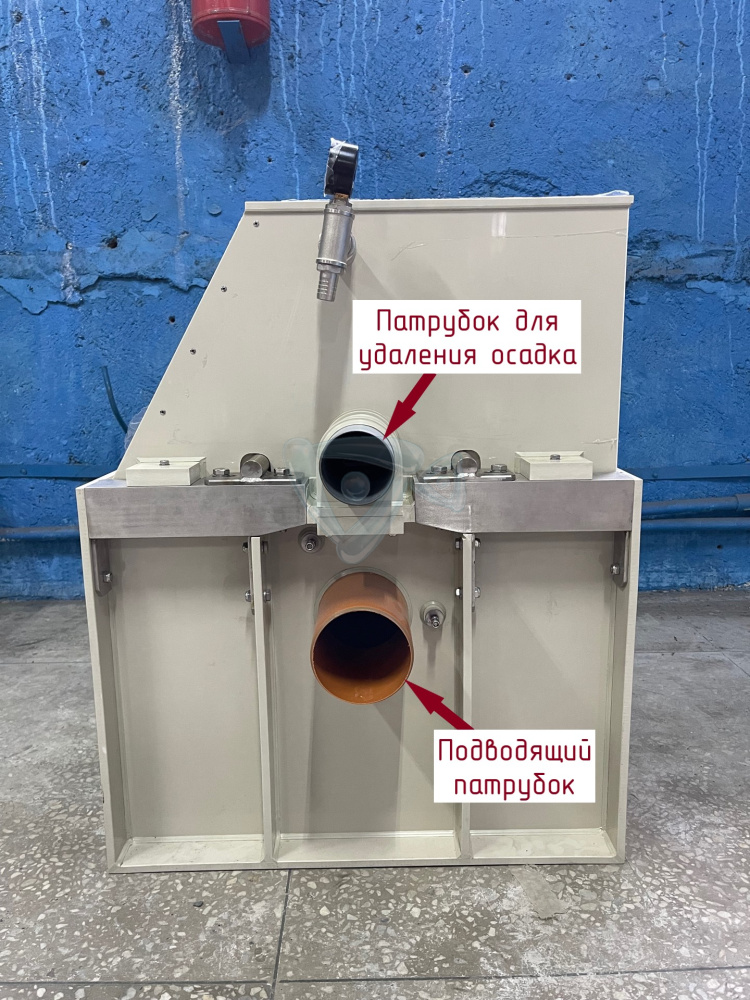

• из модуля грубой очистки через трубопровод сточные воды попадают в приемную камеру БФ – буфер, где снижается скорость потока;
• из нее стоки перетекают внутрь вращающегося фильтрационного барабана;
• взвешенные частицы, размеры которых больше ячеек, улавливаются внутренней стороной сетки, удерживаются на ней;
• очищенная жидкость поступает в специальную камеру, которая может быть расположена двумя способами: внутри – при корпусном исполнении, наружи – в канальных модификациях;
• барабан по мере загрязнения или перед началом каждого нового цикла промывается водой под высоким давлением, которую накачивает насос;
• шлам стекает с сетки в лоток, откуда самотеком отправляется в канализационную систему или на обезвоживатель осадка.

Важно! Сточные воды с взвешенными частицами органики в БФ должны поступать исключительно самотеком, поскольку при перекачке насосы перемалывают загрязнения в более мелкие фракции. Сетка не сможет их задерживать.

Для работы мотор-редуктора и насоса необходимо подключение к электричеству, рекомендованные параметры: напряжение – 220-230 В, частота – 50 Гц.

Варианты исполнения

Изготовление барабанных фильтров предполагает два варианта:

• В корпусе. Такое исполнение преимущественно используется для малых типоразмеров с производительностью до 100 м³/час. Все рабочие модули помещены в корпус и полностью закрыты, включая камеру для осветленной воды. Подвод и отвод воды осуществляются через трубопроводы.
• На раме. Все компоненты установки устанавливаются на опорную раму – фильтр открыт. Обе камеры – для поступления воды и для осветленной жидкости – изготавливаются отдельно из пластика. Такие установки предназначены для объектов, где требуется производительность более 100 м³/час.

Производительность установок зависит от нескольких факторов:

• концентрация взвесей в стоках;
• размеры ячеек сетки;
• температурный режим, оптимальные – от +5 до +40 °C, показатели ниже ноля градусов недопустимы.

Режимы работы оборудования

Барабанные фильтры БФ могут функционировать:

• Автоматически. Он выполняется посредством датчика уровня воды, он при наполнении установки жидкостью подает сигнал в блок управления, который включает вращение барабана. Устройство можно регулировать, согласно техническим условиям на конкретном объекте: объемы, проходящие через фильтр в единицу времени, концентрация взвесей и их химический состав.
• В ручном режиме. Этот регламент преимущественно используется для проведения профилактических мероприятий. Персонал вручную включает подачу воды, которая расчетное время течет по оборудованию, смывая загрязнения с внутренних поверхностей.

Сфера применения барабанных фильтров БФ

Очистное оборудование этого вида используется:

• для очистки сточных вод, поступающих с промышленных предприятий и коммунальных канализаций;
• для доочистки воды в системах УЗВ ферм по разведению гидробионтов;
• для осветления воды в природных и искусственных водоемах;
• в системах водоподготовки, забирающих воду из открытых источников.

Критерии выбора

Выбор оборудования зависит от ряда факторов:

• Подключение и тип размещения барабанного фильтра. Установку можно подключать к каналу или к трубопроводу. Размещают оборудование прямо на полу, на специальной подставке, в резервуаре из бетона или пластика. Эти два аспекта определяют, какой тип барабанного фильтра нужно изготавливать: закрытый или открытый.
• Пропускная способность. Эта характеристика определяет производительность очистительного оборудования. Пропускная способность – это объемы жидкости, обрабатываемые за единицу времени. Расход воды нелинеен, поскольку на него влияет площадь сетки, где выполняется фильтрация воды, или площадь фильтрующей поверхности, если барабан находится полностью в воде.
• Концентрация загрязнений. Одна и та же установка пропускает через себя различное количество воды в разных условиях, которые зависят от размеров ячеек сетки, температуры воды, содержания взвесей. Например, чем теплее жидкость, тем быстрее сетка засоряется от роста органики. Более мелкие ячейки обеспечивают качество осветления, но снижают пропускную способность. Также производительность уменьшается при высокой концентрации взвешенных частиц, поскольку фильтр быстрее загрязняется.
• Размеры ячеек фильтра. Сетка – это съемный компонент фильтра. В оборудование можно устанавливать фильтры с ячейками различного размера. Конкретные показатели подбираются в соответствии от предстоящих задач. Так на фермах, где разводят малька, оптимальны размеры в 40 микрон, а для хозяйств по разведению сомов – 100 микрон.
• Материал. Для пресных жидкостей используется нержавеющая сталь, для соленых – полипропилен, поскольку он более устойчив к хлоридам.

Основные технические характеристики фильтров: диаметр барабана, площадь фильтрации, скорость вращения, мощность двигателя, производительность и расход воды на промывку.

Самостоятельный подбор оборудования для доочистки сточных вод чреват ошибками, поэтому целесообразно доверить процедуру профессионалам, заполнив опросный лист. Специалисты сделают точные расчеты габаритов, объема, мощности мотор-редуктора и промывочного насоса.

Преимущества барабанных фильтров от компании "ЭКОВОДСТРОЙТЕХ®":

• Оборудование спроектировано и изготовлено на базе лучших технологий отрасли и собственных разработок.
• Усиленная конструкция. В производстве используются стойкие к коррозии и агрессивным средам материалы: высокопрочный полипропилен и нержавеющая сталь. Установки характеризуют повышенные показатели, в сравнении со стандартными фильтрующими барабанами, устойчивости к динамическим нагрузкам, повреждениям, температурам.
• Датчики максимально точно определяют уровень воды.
• Энергопотребление установок низкое, до 2 раз меньше стандартных моделей.
• Минимальные расходы на обслуживание, единственное, что нужно периодически менять – это стальная сетка.
• Большой рабочий ресурс барабанных фильтров.

Технологические решения от "ЭКОВОДСТРОЙТЕХ®"

Наша компания предлагает предприятиям различных отраслей производство барабанных фильтров БФ с производительностью от 19 до 660 м³/час. Наши установки надежны, эффективны, очищают стоки до 85%, просты в эксплуатации и ТО. Заявки на подбор и поставку установок принимаются в нашем офисе продаж в Оренбурге или дистанционно: по телефону, на сайте, по электронной почте.
