Гидроэлеваторы серии ГЭ 7.902-3: ГЭ-001 и ГЭ-002

Использование гидроэлеватора на ОС позволяет эффективно решать проблему удаления осадка, оставшегося после очистки сточных вод. Оборудование представляет собой водоструйные насосы, которые можно интегрировать в водоприемники, нефтеловушки, песколовки. Высоко зарекомендовали себя гидроэлеваторы серии ГЭ 7.902-3.

Компания "Эководстройтех" предлагает две модели со следующими размерами:

ГЭ-001 dc30/dp55 и ГЭ-002 d40/dp80. Агрегаты можно использовать в системах комплексной водоочистки и канализационных вод, на водозаборах. Они показывают стабильную работоспособность даже при агрессивных свойствах рабочих сред.

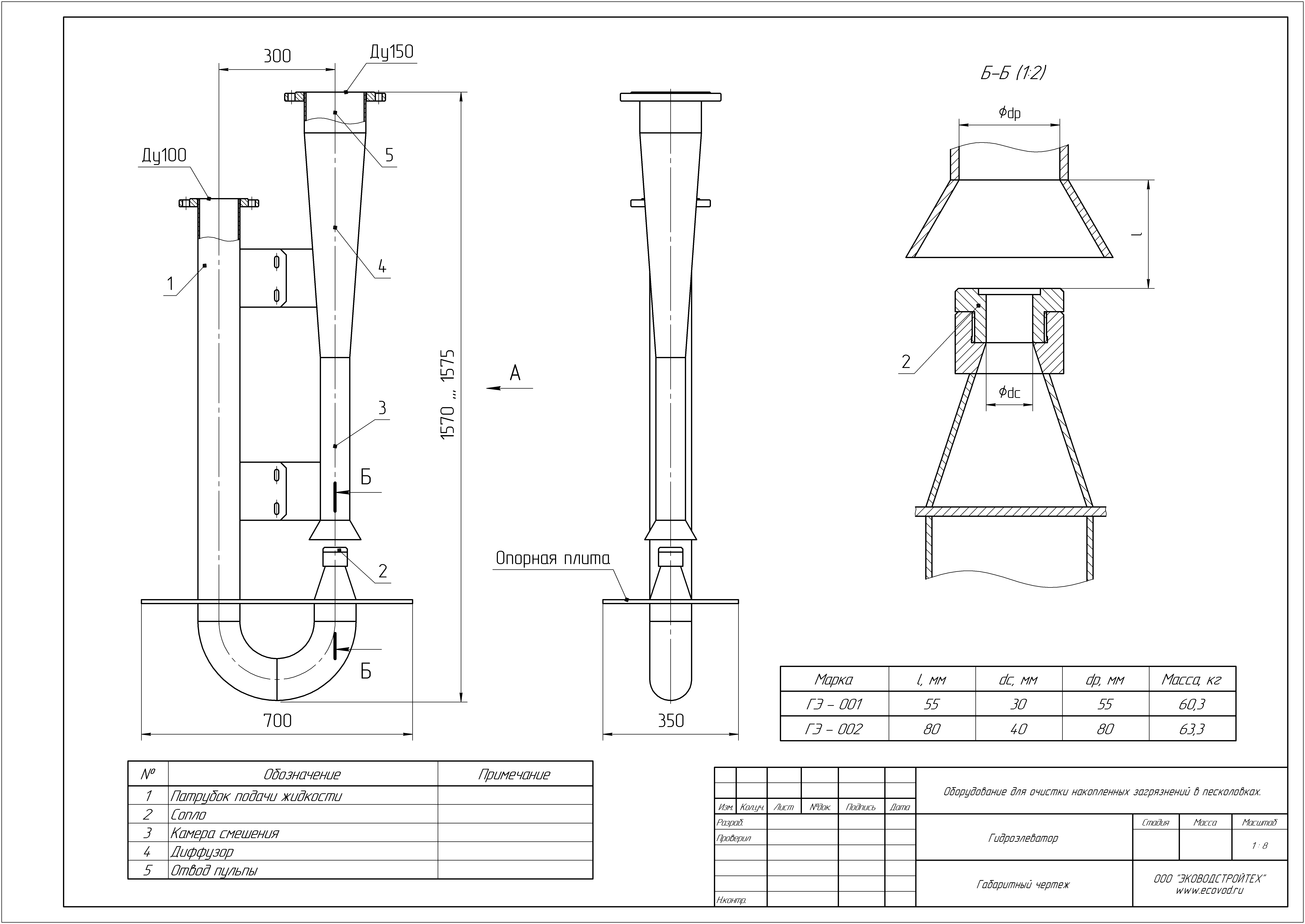

Конструкционные особенности гидроэлеватора серии ГЭ 7.902-3

Оборудование для удаления шлама после водоочистки состоит из нескольких рабочих моделей:

• труба на выходе для коммутации с водопроводом или мобильной помпой, через которую поступает жидкость под давлением;
• труба на выходе для поступления в оборудование загрязненной воды;
• сопло, которое ускоряет поток;
• камера, куда поступает и размешивается грязная и чистая вода;
• диффузор для вывода осадка через отводную трубу из камеры в шламовую емкость.

Компания "Эководстройтех" предлагает гидроэлеваторы в двух исполнениях: стационарные или мобильные. Первые модификации комплектуют эжекторными насосами, устанавливают на бетонный фундамент, фиксируются на нем крепежами, диффузор помещается в патрон, крепится упорами.

Принцип действия оборудования

Работа установок серии ГЭ 7.902-3 основывается на использовании энергии струи, поэтому вода подается через сопло под давлением. Последовательность процессов, происходящих в гидроэлеваторе такова:

• рабочая среда под напором поступает в камеру через трубу на выходе и патрубок;
• вода, протекая через сопло, размещенное в патрубке, увеличивает скорость;
• далее рабочая среда втекает в камеру, где теряет давление;
• разряженная зона всасывает в камеру грязную воду, массы смешиваются;
• оставшейся энергии достаточно, чтобы смесь поступила в диффузор, отделился осадок, через отводную трубку вышел в специальную емкость.

Непрерывная и эффективная водоочистка стоков возможна при условии, что вода будет поступать в оборудование с давлением 0,4-0,6 МПа. Поэтому, если в используемом водопроводе напор меньше, следует применить переносную помпу. Для этого в водопровод врезается запорная арматура и тройник таким образом, чтобы при закрытии вода отправлялась в помпу для повышения показателей до номинальных для гидравлического элеватора.

Интеграция гидроэлеватора в очистные сооружения

На ОС производится комплексная очистка стоков, процесс происходит в несколько этапов:

• задержание крупного и мелкого мусора осуществляется в отстойниках с решетками, которые устанавливаются под углом или строго вертикально, загрязнения с них отводят в дробильное оборудование;
• песок и твердые частицы больше 0,2 мм остаются в песколовках;
• иловый осадок выводится из жидкости насосами в аэротенкиах, где стоки насыщаются кислородом, и метатенкиах, где они сбраживаются, в обеих установках для этого предусмотрены патрубки.

В технологической линии возникает проблема очистки от загрязнений водоприемников, нефтеловушек, песколовок. Для этого используются гидроэлеваторы, модификацию выбирают согласно конструкции установки и объемов шлама. Например, щелевые песколовки комплектуются мобильными водоструйными насосами, а горизонтальные – стационарными гидроэлеваторами с эжекторными помпами.

Технические параметры гидроэлеваторов ГЭ-001 и ГЭ-002

Удаление илового осадка посредством гидроэлеватора

Работы выполняются в таком порядке:

• оборудование помещают в иловой зоне, подключают к водопроводу и шламопроводу;
• чтобы эффективно вывести осадок, сначала перекрывают шламопровод, подают промывочную жидкость, рыхлят устоявшиеся массы,
• рыхлый ил вымывают из оборудования, для этого открывается задвижка шламопровода, подается под давлением вода;
• процедура считается завершенной при появлении на выходе чистой жидкости.

Как обеспечить эффективность работы гидроэлеватора?

Непрерывность и стабильность вывода осадка возможны, если размеры рабочих модулей оборудования были подобраны точно, в противном случае снижение производительности, а даже засоры – неизбежны. Особенно тщательно нужно подбирать детали по таким параметрам:

• D встречной насадки при выходе из сопла;
• D горловины, расположенной перед выходной трубкой;
• дистанция между соплом и насадкой.

Скорость потока должна быть такова, чтобы пульпа поступала вверх и выходила из установки. Например, уменьшение рисков образования засоров вероятно посредством увеличения размеров типовых показателей, но в этом случае есть риски, что скорость потока воды будет недостаточной для отвода пульпы.

Велика вероятность, что гидроэлеватор, изготовленный строго по расчетам нормально выводит пульпу, но в нем довольно часто образуются засоры. Это связано с тем, что его характеристики подбираются на основе экспериментальных данных, а информация по расчетам применяется, как ориентировочная.

Еще одним условием эффективного функционала системы и отсутствие засоров – это наличие в ОС решеток тонкой очистки.

Типовая документация Серия 7.902-3

Преимущества компании "Эководстройтех"

Наше профильное предприятие изготавливает, монтирует, выполняет техобслуживание и ремонт оборудование для очистки сточных вод. Предлагаем организациям и частным лицам гидроэлеваторы ГЭ 7.902-3 ГЭ-001 и ГЭ-002. Гарантируем полное соответствие установок условиям эксплуатации. Все оставшиеся вопросы вы сможете задать нашим сотрудникам, они готовы компетентно консультировать клиентов.
