Механическая решетка типа РКТ и РГТ

Механическая решетка типа РКТ и РГТ

На этапе подготовки сточных вод к обработке в очистных сооружениях используется канализационная механическая решетка. Канализационные решетки обеспечивают грубую очистку от примесей минерального и органического происхождения, размерами превышающими прозоры от 5 до 25 мм. Очистка решетки осуществляется механизированным способом. Канализационная механическая решетка – это простое и надежное устройство с длительным сроком службы.

Технологическое решение от компании «ЭКОВОДСТРОЙТЕХ®»

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает модельную линейку механических канализационных решеток крючкового и грабельного типа для очистки сточных вод серии РКТ и РГТ с шириной щелевого прозора от 5 до 25 мм. Устройство экономично потребляют электроэнергию – не более 1,5 кВт. Оборудование производится на базе фирменных разработок, на собственной производственной площадке из качественных материалов и узлов. Все элементы изготовлены из нейлона и нержавеющей стали AISI 304 или AISI 316. Решетки серии РКТ и РГТ эффективно выполняют механическую очистку сточных вод промышленных предприятий и в жилом секторе. Механические решетки стабильно работают при рН от 6,5 до 8,5. РКТ и РГТ производятся по ГОСТ 15150-69. Климатическое исполнение – УХЛ-4. Заказчик может выбрать готовое устройство со стандартными параметрами по каталогу, или заказать уникальную по техническим параметрам модель.

Устройство решеток РКТ и РГТ

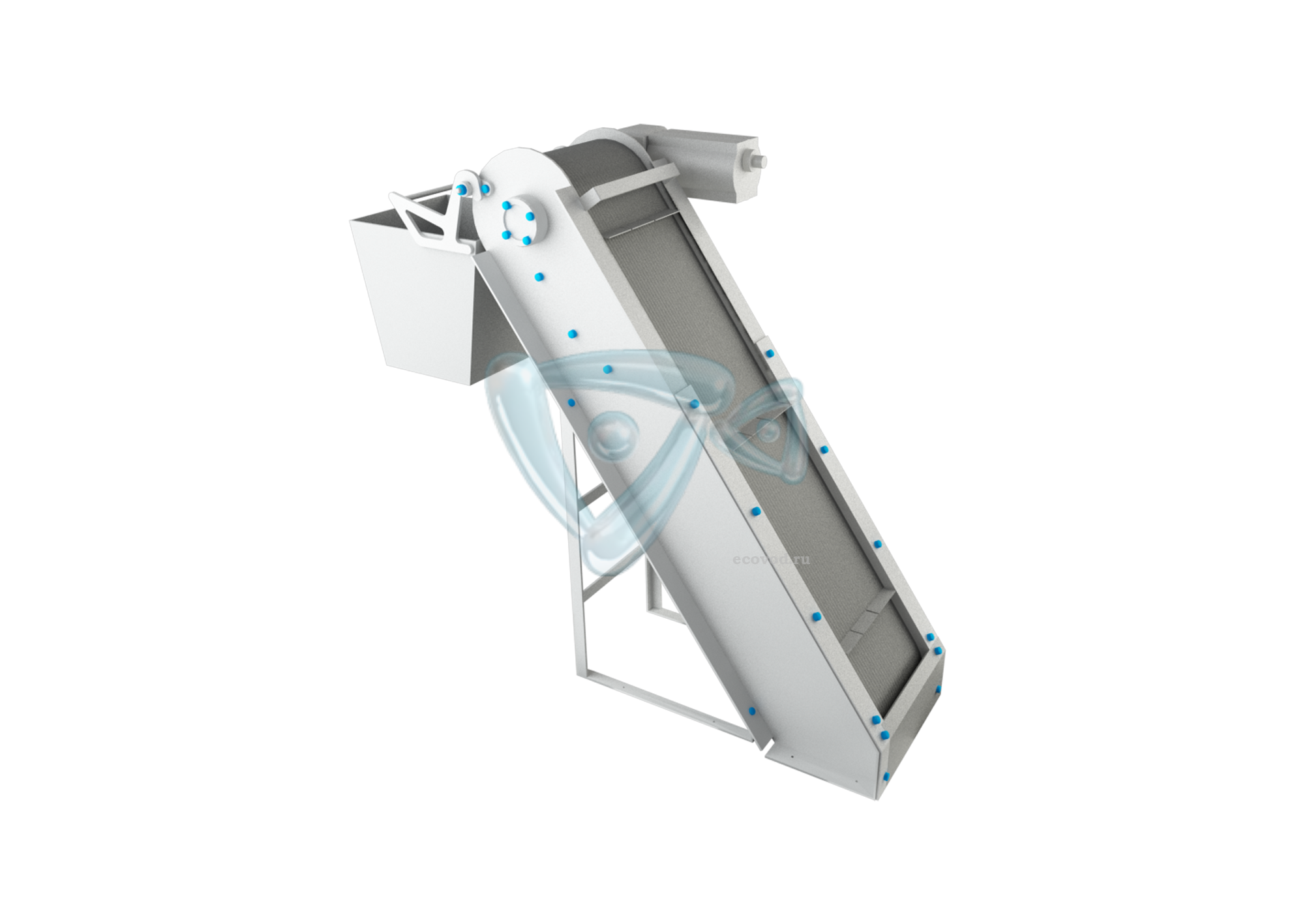

В стандартной заводской комплектации механическая канализационная решетка РКТ и РГТ состоит из таких деталей и узлов:

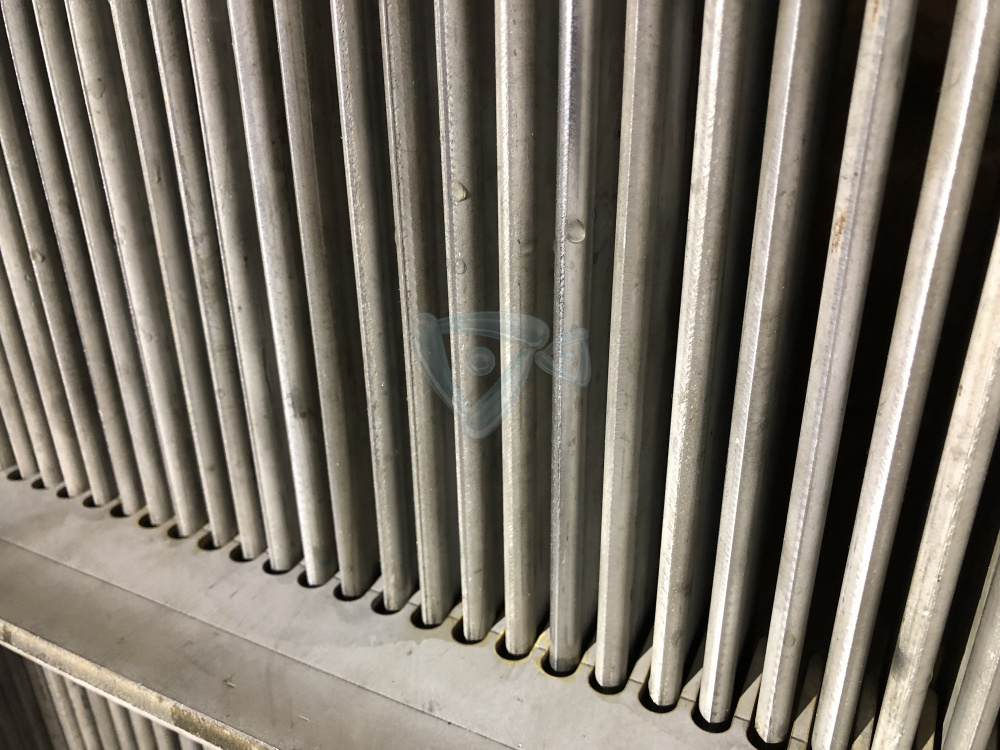

  • фильтрующее полотно – это бесконечная лента из элементов, собранных шарнирно с одной стороны с шагом в 5 миллиметров из пластин треугольной формы, многоступенчатое цепеподобное устройство с внешним расположением крючков или граблн по всей ширине, прозор для каждого элемента задается прокладками из полимера с низким коэффициентом трения;
  • лента движется по направляющим из полимера;
  • прямоугольная рама из поперечных балок с продольными бортиками, на ней размещается фильтрующее полотно, электрический привод и механизм удаления задержанного мусора;
  • приводной вал со звездочками, передающими движение фильтрующему полотну;
  • электрический привод из мотор-редуктора и цепной передачи, он приводит в движение вал и механизм очистки РКТ и РГТ от мусора;
  • механизм натяжения цепи;
  • крышка для контроля и технического обслуживания;
  • устройство выгрузки загрязнений в транспортер шнекового типа или мусоросборник, это барабан со щеточными скребками;
  • ножки для корпуса;

Механические канализационные решетки РКТ и РГТ устанавливаются поперек каналов движения сточных вод на специальных подставках, в особом положении – под углом от 60 до 90 градусов к направлению потока: нижний край – ближе к дну, верхний – над поверхностью стока. Устройство закрепляется на поперечной балке, подвижно. Техническое обслуживание выполняется при поднятии решетки над поверхностью сточных вод. Степень натяжения фильтрующего полотна и грабли можно корректировать.

Технические характеристики

Марка оборудования Установочные размеры (мм) Ширина щелевого прозора,
(мм)
Мощность, (кВт)
Ширина решетки Ширина канала Глубина канала
1,5(м)-5(м)-7(м)
РКТ/РГТ-0.4 300 400 0,37 0,37
РКТ/РГТ-0.5 400 500 0,37 0,55
РКТ/РГТ-0.6 500 600 0,55 0,55
РКТ/РГТ-0.7 600 700 5 10 15 20 25 0,55 0,55
РКТ/РГТ-0.8 700 800 0,55 0,75
РКТ/РГТ-0.9 800 900 0,75 0,75
РКТ/РГТ-1.0 900 1000 0,75 1,1
РКТ/РГТ-1.1 1000 1100 1,1 1,1
РКТ/РГТ-1.2 1100 1200 1,1 1,1
РКТ/РГТ-1.3 1200 1300 1,1 1,5
РКТ/РГТ-1.4 1300 1400 1,5 1,5
РКТ/РГТ-1.5 1400 1500 1,5 1,5

Принцип работы механических канализационных решеток РКТ и РГТ:

  • сточные воды проходят через фильтрующее полотно, которое удерживает загрязнения, с размерами, больше прозоров;
  • крючки или грабля движущейся ленты захватывают удержанный мусор и транспортируют его к концу рамы – вверх;
  • специальный механизм захватывает загрязнения и перемещает их на транспортер, мусоросборник или емкость.

Фильтрующее полотно механической решетки может функционировать в непрерывном режиме, или использоваться периодически. Приводить в действие устройство может автоматический модуль по сигналу датчика, контролирующего объемы задержанного мусора.

Преимущества канализационных решеток крючкового и грабельного типа РКТ и РГТ:

  • эффективность очистки сточных вод в сравнении с аналогами других типов;
  • удерживает на поверхности мусорный слой, с размером более 5 миллиметров;
  • устройство самоочищается от загрязнений, отсутствие необходимости периодической промывки;
  • установочная высота – меньше, чем у аналогов, что обуславливает простоту интеграции в любые очистные сооружения;
  • невысокие капитальные и эксплуатационные расходы;
  • простота монтажа, эксплуатации и технического обслуживания;
  • поставка в заводской готовности;
  • простая конструкция обуславливает надежность устройства и стабильность его работы;
  • система защиты от перегрузок.

Монтаж и техническое обслуживание

Механические канализационные решетки РКТ и РГТ поставляются заказчику в полной заводской готовности, что облегчает интеграцию оборудования в комплекс очистных сооружений. Порядок установочных работ определен в «Инструкции по эксплуатации». При наличии на предприятии специалистов с должным уровнем квалификаций, возможен самостоятельный монтаж. Или закажите установку и пуско-наладку в компании «ЭКОВОДСТРОЙТЕХ®». Наши сотрудники оперативно и качественно выполнят работы. В этом случае у вас будут двойные гарантии – на оборудование и монтаж. Также мы выполняем сервисные работы: по гарантии и постгарантийное обслуживание – по отдельному договору. Регламенты ТО определяются индивидуально – для конкретного объекта.
