Механическая канализационная решетка с трехгранным профилем ЗЛ

Механическая канализационная решетка с трехгранным профилем ЗЛ

Просмотров за год - 37, за последние 7 дней -

На этапе подготовки сточных вод для глубокой очистки необходимо освободить их от грубого мусора. Процедура может выполняться различным оборудованием, наиболее эффектно ее выполняет канализационная решетка. Устройство осуществляет механическую очистку сточных вод, в зависимости от конструкционных особенностей стоки из стоков могут удаляться до 99% взвешенных примесей.

Технологическое решение от компании «ЭКОВОДСТРОЙТЕХ®»

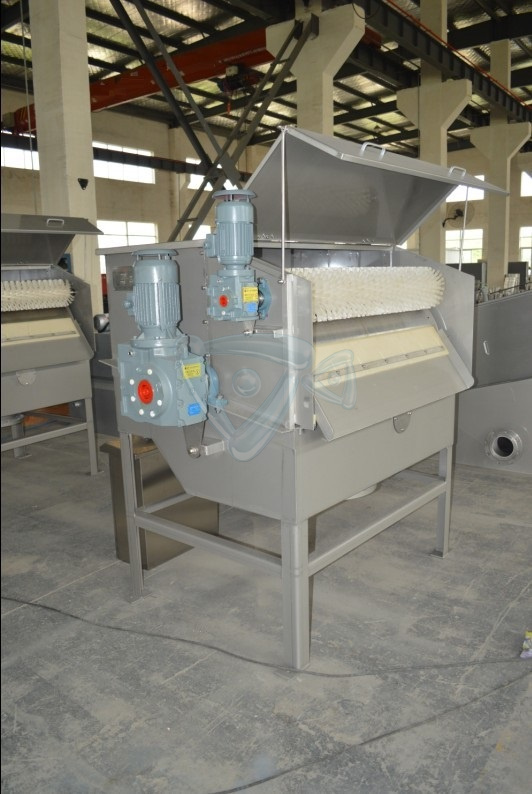

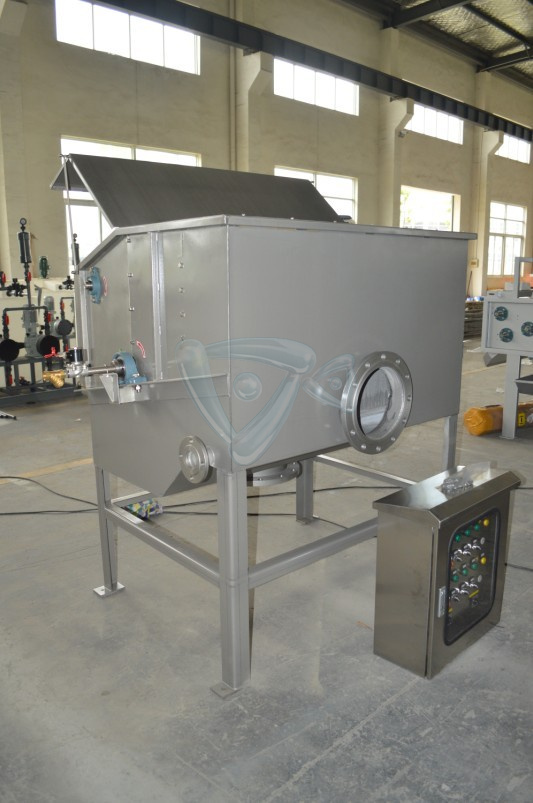

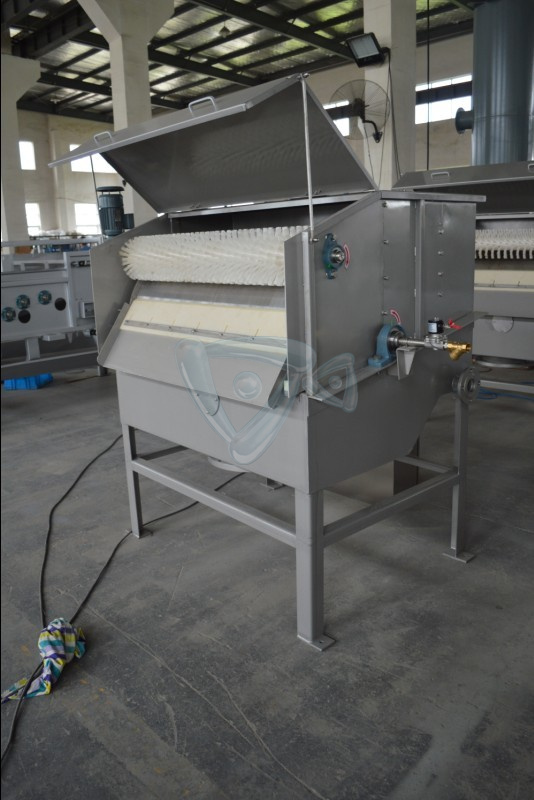

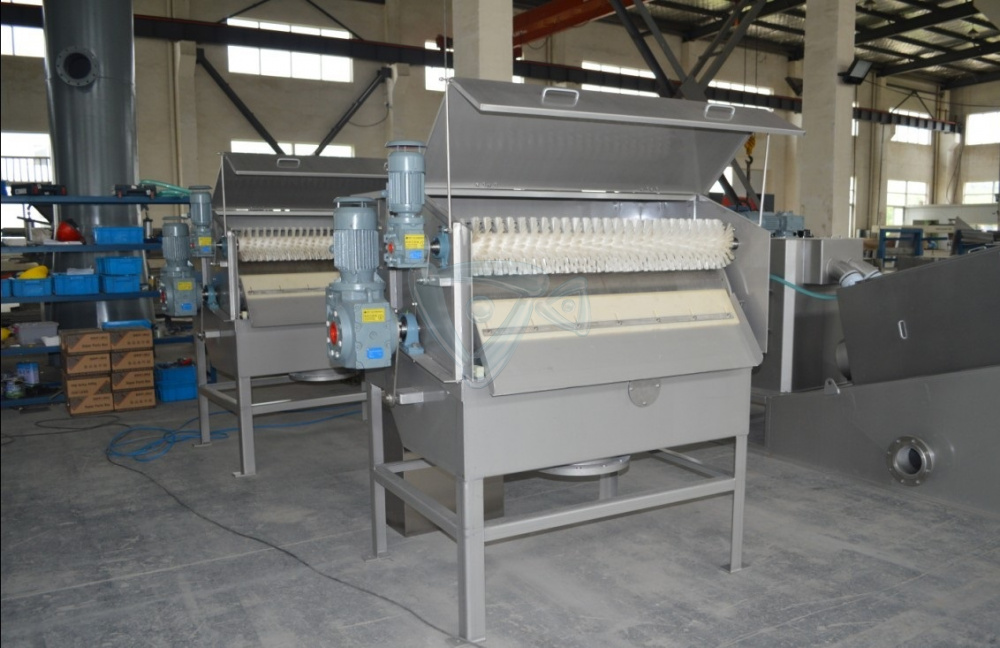

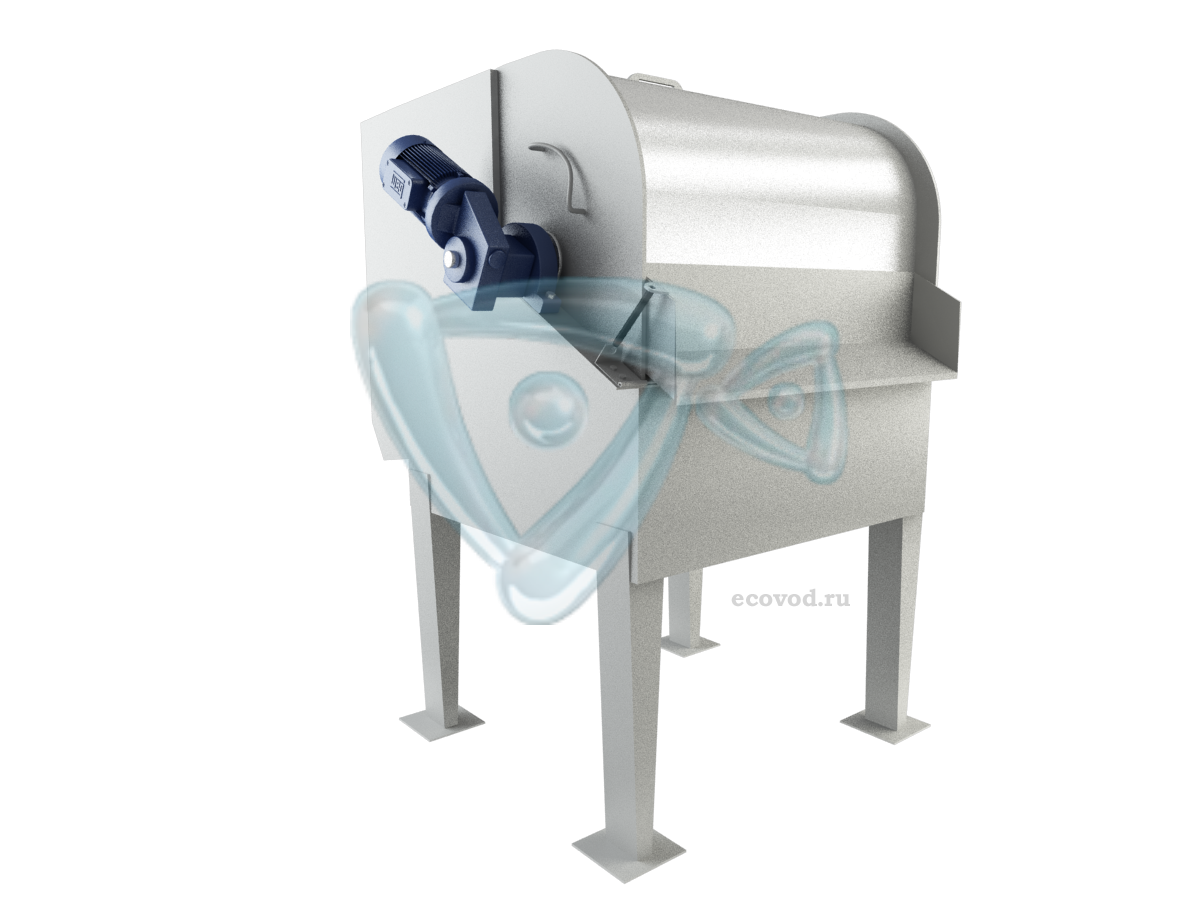

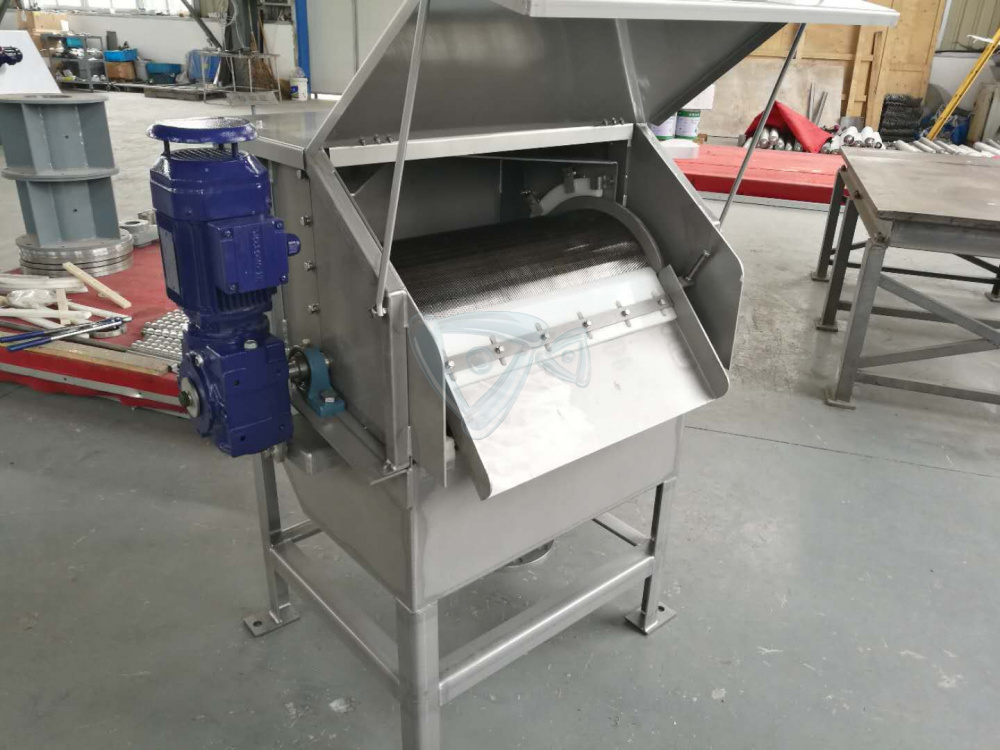

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает максимально эффективное оборудование – механическую канализационную решетку ЗЛ. Это устройство барабанного типа, ее фильтрующие элементы имеют 3-гранный профиль и выполнены в виде спирали. В отличие от аналогов конкурентов решетка ЗЛ имеет компактные размеры, она проста в эксплуатации и техническом обслуживании. Устройство обеспечивает максимальные показатели предварительной очистки сточных вод от взвешенных примесей. Точные показатели зависят от типа, размеров и концентрации загрязнений. Механическая решетка ЗЛ может использоваться в комплексах очистных сооружений промышленных предприятий и хозяйственно-бытовых объектов. Она эффективно задерживает средние и мелкие примеси, включая шерсть, волосы и перья.

Конструкционные особенности ЗЛ

Механическая канализационная решетка ЗЛ сформирована из следующих рабочих модулей:

  • камера гашения с внутренней не сплошной перегородкой, патрубком ввода и отвода стоков;
  • рама;
  • устройства для удаления задержанных загрязнений – нож из пластика;
  • лоток, по которому мусор перемещается в накопительную емкость;
  • мотор-редуктор;
  • ножки-опоры;

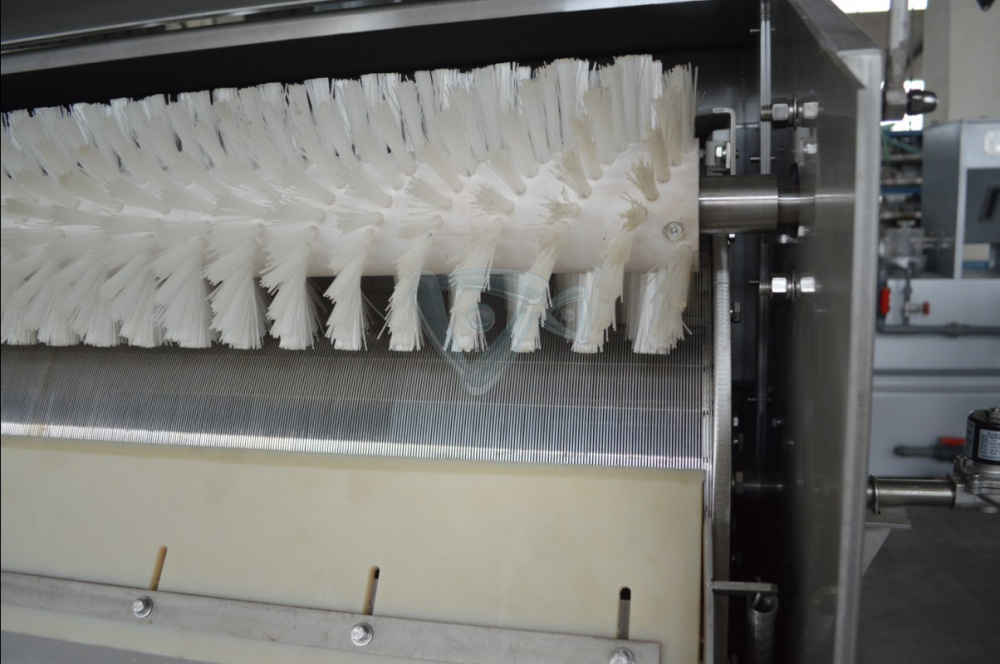

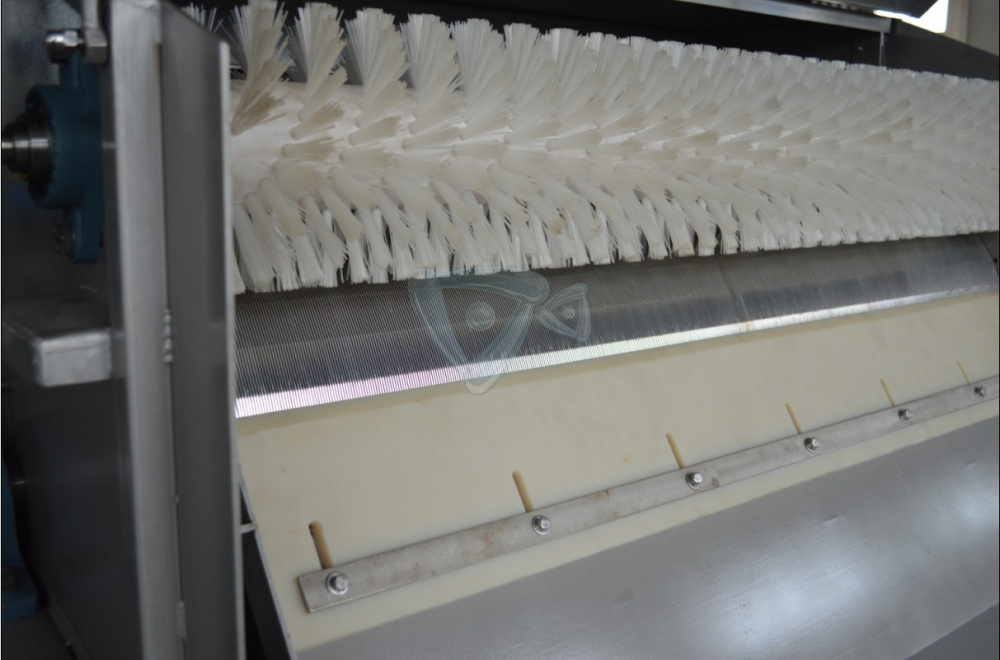

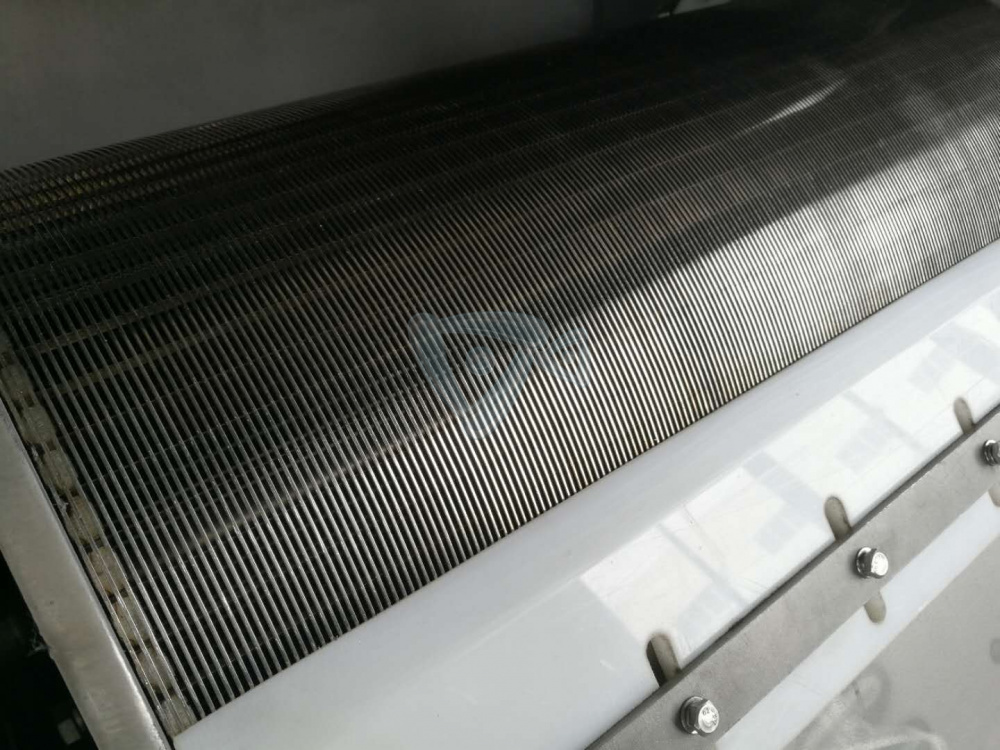

  • барабан цилиндрического типа из нержавеющей стали;
  • сливная емкость с патрубком отвода;
  • люк для контроля и технического обслуживания;
  •  система форсунок для промывки барабана.

Заказчикам предлагается модельная линейка решеток ЗЛ. Устройства отличаются габаритами, размерами ячеек и барабана, производительностью.

Технические характеристики

Марка оборудования Размер ячеек сетки (мм) Размеры барабана (мм) Мощность (кВт)
0,25 0,5 0,75 1 1,5 2,5
Производительность (м³/час) диаметр длина
ЗЛ 350х600 8 15 20 25 32 42 350 600 0,25
ЗЛ 610х610 33 60 81 100 130 170 610 610 0,55
ЗЛ 610х1220 65 120 162 200 260 340 610 1220 0,75
ЗЛ 610х1830 100 180 243 306 397 520 610 1830 0,75
ЗЛ 800х1830 175 315 436 535 695 912 800 1830 1,1

Принцип работы устройства ЗЛ:

  • сточные воды поступают через входной патрубок в камеру гашения напора, заполняют ее, при наполнении до края перегородки они начинают переливаться на барабан;
  • стоки фильтруются на барабанной поверхности, на спиралях задерживаются загрязнения;
  • загрязнения перемещаются барабаном к очищающему устройству, нож снимает их с поверхности и сбрасывает в лоток, по которому они перемещаются в мусоросборник;
  • очищенная от загрязнений вода аккумулируется в сливной емкости, откуда выходит через отводной патрубок на очистные сооружения для последующей обработки.

В процессе работы барабанный модуль постоянно промывается стоками из сливной емкости. Если устройство сильно засорено, включается принудительная промывка форсунками при давлении 0,2-0,4 мПа.

Требования к эксплуатации механической решетки ЗЛ

Канализационные решетки ЗЛ стабильно работают в таких условиях:

  • закрытые помещения класса П-1 категории Д и III-B;
  • на открытых площадках эксплуатация возможна при обустройстве тента и осуществлении мероприятий для обеспечения требуемого температурного режима;
  • возможна эксплуатация установки на открытой площадке в регионах, где не бывает минусовых температур;
  • оборудование можно использовать в непрерывном режиме и периодическом включении;
  • в помещении должна быть обустроена эффективная вентиляция;
  • запрещена эксплуатация оборудования при высокой влажности;
  • запрещено перегружать установку.

Монтаж, пуско-наладка, техобслуживание

Оборудование поставляется заказчику с паспортом и «Инструкцией по эксплуатации». При наличии на предприятии специалистов с должным квалификационным уровнем монтаж и пусконаладочные работы могут быть выполнены самостоятельно. Порядок установки следующий:

  • подготовка площадки, она должна быть ровной, чтобы все оси оборудования заняли правильное пространственное положение;
  • разметка осей;
  • установка механической решетки и фиксация анкерными болтами;
  • демонтаж транспортировочных элементов;
  • смазка подшипников и доливка масла в редуктор;
  • запуск мотора с контролем уровня шума;
  • регулировка пластикового ножа относительно поверхности барабана;
  • подключение трубопровода;
  • подключение к электрической сети и коммутация со шкафом управления;
  • далее установка должна находиться в покое в течение 2 часов;
  • по истечении этого времени выполняется пуско-наладка и ввод в эксплуатацию.

Компания «ЭКОВОДСТРОЙТЕХ®» может выполнить профессиональный монтаж механической решетки ЗЛ. В этом случае вы получаете две гарантии: на установку и сервис. Техническое обслуживание устанавливается индивидуально – для конкретного объекта, регулярность и перечень работ определяется интенсивностью нагрузки, составам и концентрациями загрязнений. Компания «ЭКОВОДСТРОЙТЕХ®» может выполнять ТО: гарантийные сервисные работы и постгарантийные – по отдельному договору. По желанию заказчика может проводиться обучение обслуживающего персонала эксплуатации и техническому обслуживанию.

Вы готовы сделать заказ?

Вы можете подать заявку на подбор и поставку оборудования по любому удобному вам каналу связи: по телефонам, по email, на сайте онлайн, в офисе продаж в Оренбурге. Наши сотрудники принимают заказы ежедневно по будням в рабочее время. Также они принимают заявки на поставку комплектующих и запчастей, техническое обслуживание, ремонт.
