Ленточный фильтр пресс ЛФПЗ

Ленточный фильтр пресс ЛФПЗ

Просмотров за год - 201, за последние 7 дней - 8

Обезвоживание осадка сточных вод – обязательное условие утилизации. Эта процедура регламентируется СНиП 2.04.03-85, она необходима для минимизации ущерба окружающей среде. Обезвоживание ила очистных сооружений выполняется различными методами. Получить высокие результаты позволяет ленточный фильтр пресс.

Технологическое решение от компании «ЭКОВОДСТРОЙТЕХ®»

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает модельную линейку ленточных пресс-фильтров ЛФПЗ, производительностью от 60 до 450 кг/час. Влажность шлама на выходе, в зависимости от концентрации – от 61 до 83%. Оборудование производится на базе последних разработок отрасли, на собственной производственной площадке из качественных материалов и деталей. Ленточный фильтр пресс ЛФПЗ для обезвоживания осадка сточных вод актуален на предприятиях с высоким уровнем загрязнений: на целлюлозно-бумажных и химических комбинатах, для машиностроительных и химических производств, в городских очистных сооружениях. Оборудование способно производить обезвоживание осадка гальванического осадка, осадка после окраски материалов и обработки кожи.

Технические характеристики

Параметры Единица измер. Марка оборудования
ЛФПЗ
1.0
ЛФПЗ
1.5
ЛФПЗ
2.0
Ширина лотка мм 1000 1500 2000
Низкая концентрация Возможность обезвоживания осадка при концентрации на входе 0,4%...0,8% мг/л 15…20 25…33 35…45
производительность по обезвоженному шламу кг/час 60…120 100…198 140…270
Средняя концентрация возможность обезвоживания при концентрации на входе 0,8%...1,5% мг/л 12,5…15 20…25 30…35
производительность по обезвоженному шламу кг/час 100…188 160…300 240…450
Влажность шлама на выходе % 75…85 75…85 75…85
Мощность эл.моторов привод ремня кВт 0,37 0,75 0,75
смешивание кВт 0,37 0,37 0,55
барабан загустителя кВт 0,37 0,55 0,55
Наличие лотка для сбора фильтрата нет нет нет
Габаритные размеры Д мм 4950 5200 5400
Ш мм 1650 2150 2650
В мм 2800 2850 2900
Масса кг 1650 2150 2900

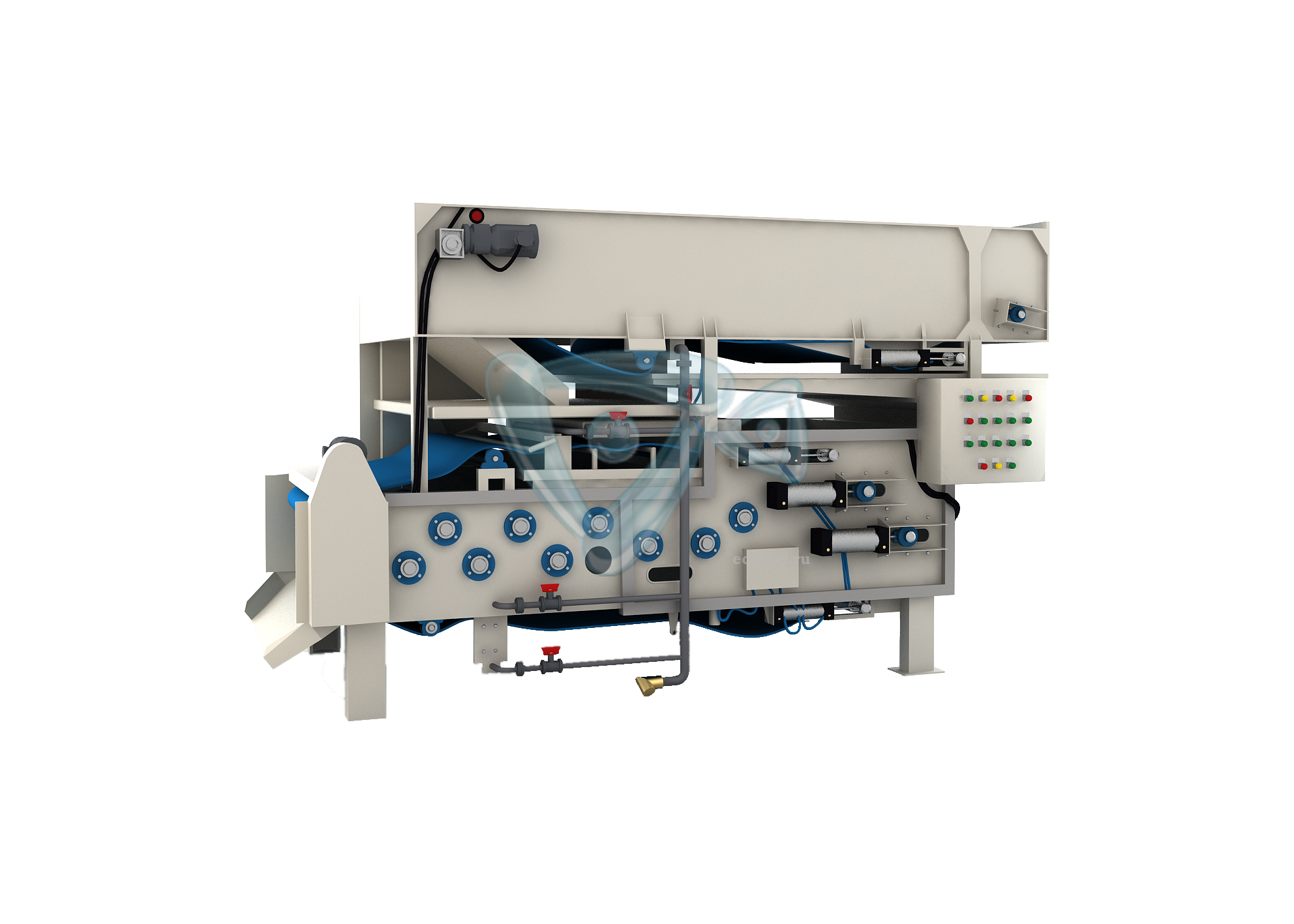

 Конструкционные особенности ЛФПЗ

Ленточный фильтр-пресс ЛФПЗ осуществляет механическое обезвоживание осадка. Его конструкция проста и надежна, она состоит из таких деталей и узлов:

  • рама с девятью валами, расположенными на разных уровнях, и четырьмя опорами, на валах натянуты 2 ленты;
  • узлы для промывки полотнищ (лент);
  • устройство для равномерного распределения осадочного ила;
  • устройство для снятия с лент обезвоженного осадка;
  • загуститель ила.

Все подвижные детали конструкции изготавливаются из качественных, стойких к истиранию материалов, защищены кожухом от несанкционированного проникновения. Элементы, которые непосредственно контактируют с осадком – устойчивы к воздействию агрессивных сред.

Принцип работы ленточного фильтр пресса ЛФПЗ

Ленточный фильтр-пресс рассчитан на непрерывный режим работы. Процессы обезвоживания осуществляются поэтапно:

  • на первом этапе осадок смешивается с флокулянтом в специальной камере;
  • затем он подается на усреднитель, расположенный над корпусом;
  • в усреднителе осуществляется первичное обезвоживание илового осадка под действием естественной гравитации;
  • далее частично обезвоженный ил перемещается на ситовую ленту, расположенную вверху;
  • осадок равномерно распределяется по всей ширине движущейся ленты;
  • во время движения ил постоянно размешивается системой рыхлителей, что создает оптимальные условия для интенсивного оттока жидкости, так удаляется до 50% воды из осадка;
  • затем ил поступает в клиновидную зону для предварительного отжима, который выполняется прессом особой конструкции, он формирует максимальное приближение полотнищ и высокую механическую нагрузку;
  • далее осадок выдавливается из ленты через край, разбрызгивание купируется постепенным увеличением нагрузки, фильтрат уходит в обе стороны ленты;
  • далее предварительный отжим происходит на другом участке установки – в работу включаются шесть валов, различных по диаметру, размеры уменьшаются в сторону движения, такая расстановка обуславливает оптимальность усилий на кек, отток фильтрата происходит интенсивно;
  • на финальном этапе в работу вступают скребки из полимера, они окончательно отжимают осадок, отправляют его в бункер транспортера;
  • далее полотнища проходят зону промывки, очистка осуществляется струей под давлением.

Основные преимущества ленточного фильтр-пресса от компании «ЭКОВОДСТРОЙТЕХ®»:

  • особая геометрия конструкции и разные диаметры валов обеспечивают высокую эффективность удаления фильтратов;
  • возможность интеграции в комплекс очистных сооружений любого вида;
  • экономичное потребление электроэнергии;
  • экономичное использование флокулянта;
  • тщательный подбор материалов деталей и узлов обуславливает стойкость к коррозии, надежность и длительный срок службы;
  • стабильная работоспособность оборудования, благодаря использованию высококачественных запчастей и комплектующих;
  • функционал полностью контролируется автоматическим модулем, включая степень натяжение лент;
  • простота монтажа, эксплуатации и технического обслуживания;
  • низкие капитальные и эксплуатационные расходы;
  • низкий уровень шума;
  • компактные размеры оборудования обуславливают возможность установки в условиях ограниченного пространства;
  • ЛФПЗ на порядок превосходят по техническим параметрам аналоги конкурентов.

Комплектация ЛФПЗ

Компания «ЭКОВОДСТРОЙТЕХ®» поставляет ленточные фильтр-прессы в полной заводской готовности. По желанию заказчика оборудование может быть дополнительно укомплектовано: шкафом управления и ЗИП. Вместе с установкой ЛФПЗ поставляется паспорт и «Руководство по эксплуатации». Сопроводительная документация содержит требования и порядок монтажа, или закажите интеграцию ЛФПЗ в комплекс очистных сооружений в нашей компании. В этом случае клиент получает две гарантии: на оборудование и монтаж. Регламент технического обслуживания оборудования рекомендуется производителем в индивидуальном порядке, согласно условиям эксплуатации, объемам осадка, интенсивности и другим аспектам. Специалисты компании «ЭКОВОДСТРОЙТЕХ®» могут выполнять сервисное обслуживание по гарантии и по отдельному договору в постгарантийный период.

Вы готовы сделать заказ?

Вы можете подать заявку на подбор и поставку оборудования по любому удобному вам каналу связи: по телефонам, по email, на сайте онлайн, в офисе продаж в Оренбурге. Наши сотрудники принимают заказы ежедневно по будням в рабочее время. Также они принимают заявки на поставку комплектующих и запчастей, техническое обслуживание, ремонт.
