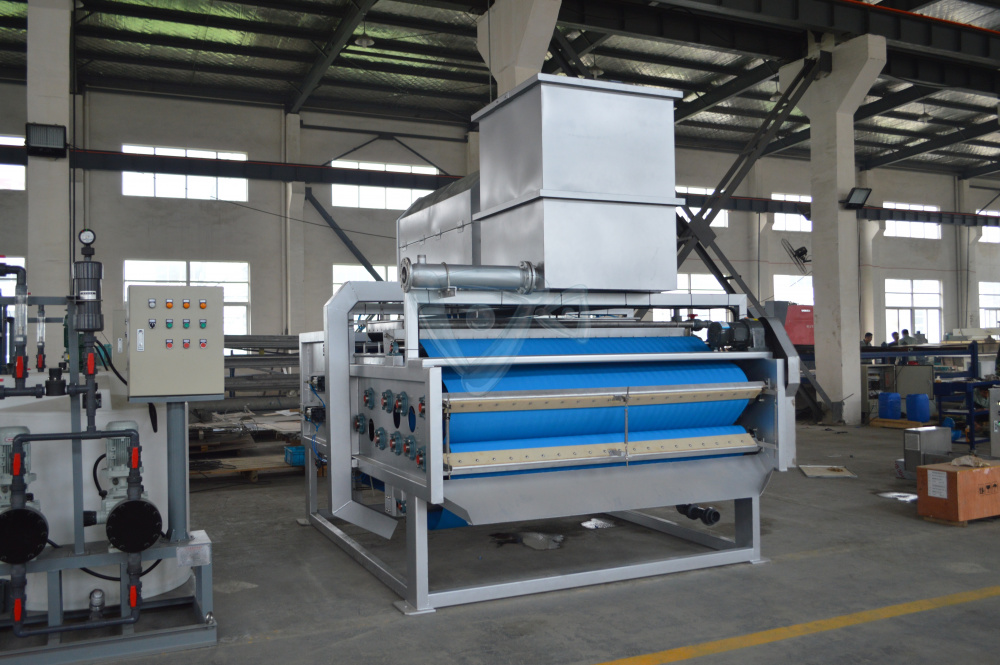

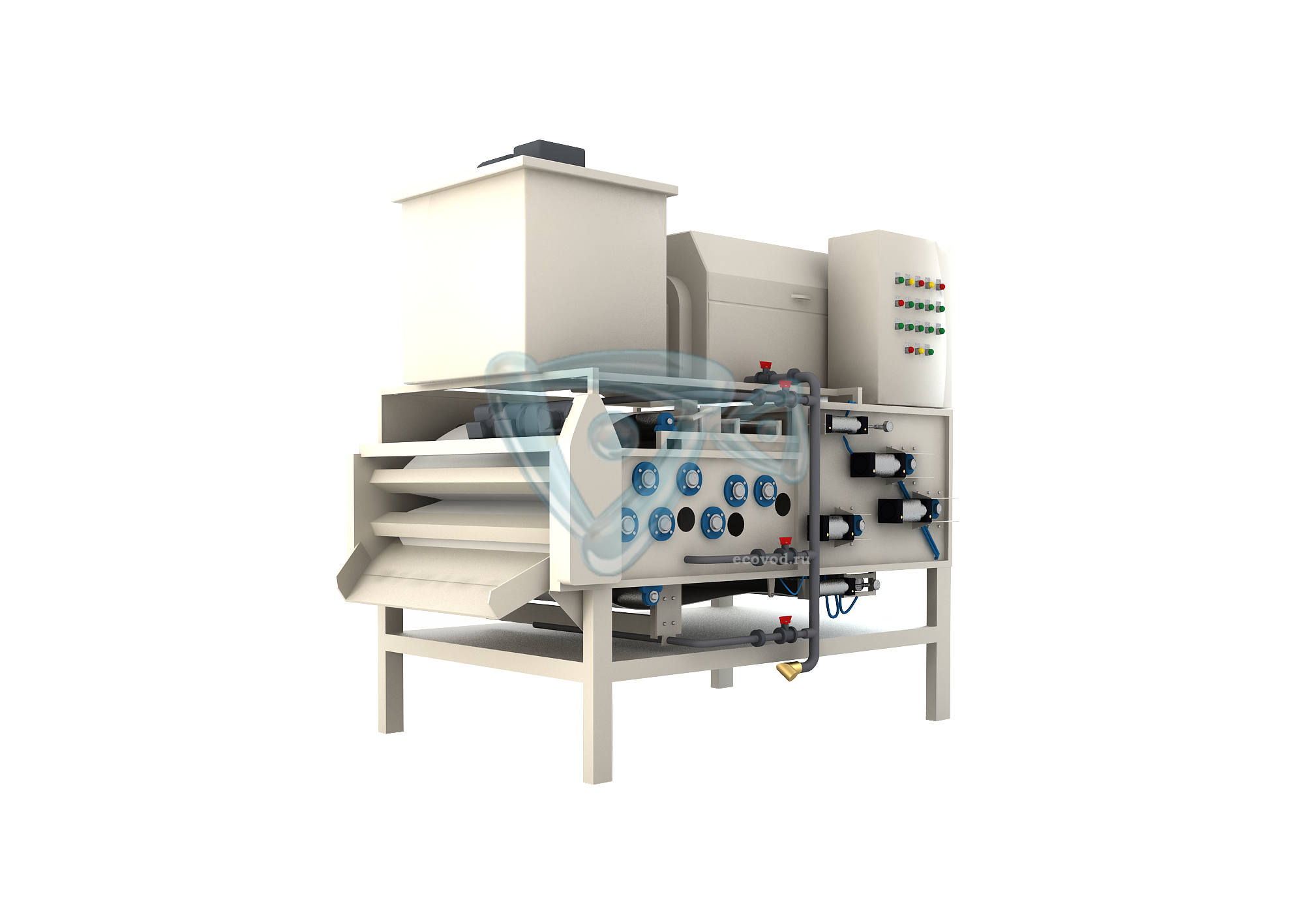

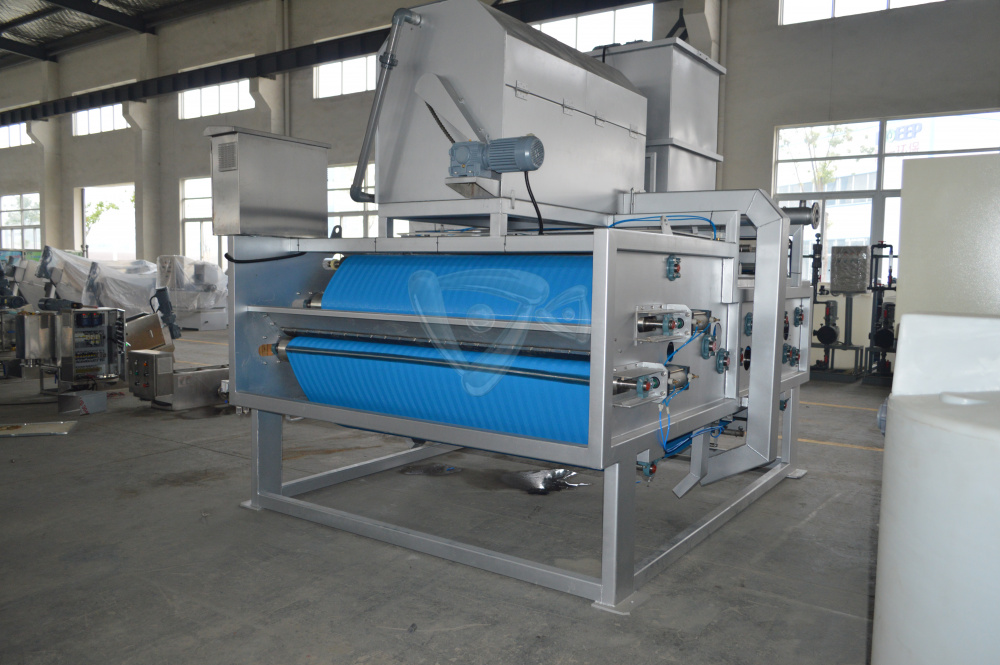

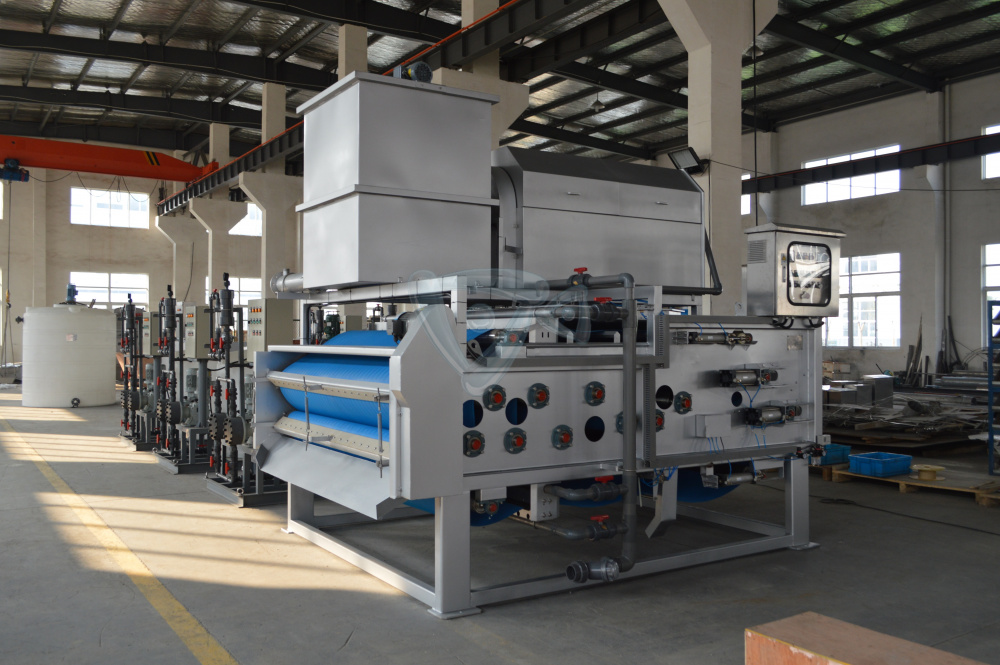

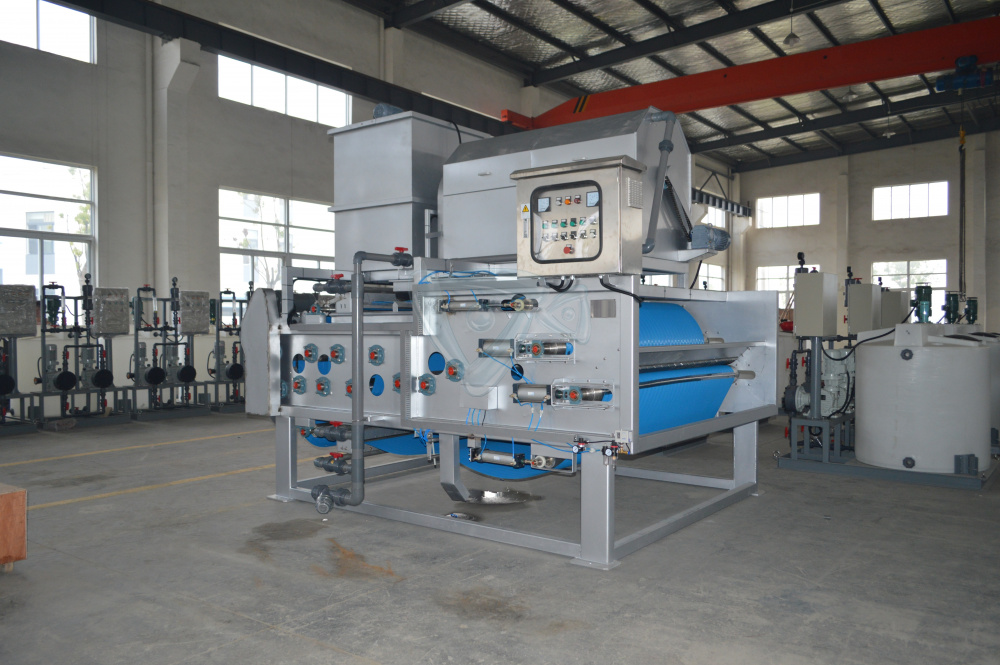

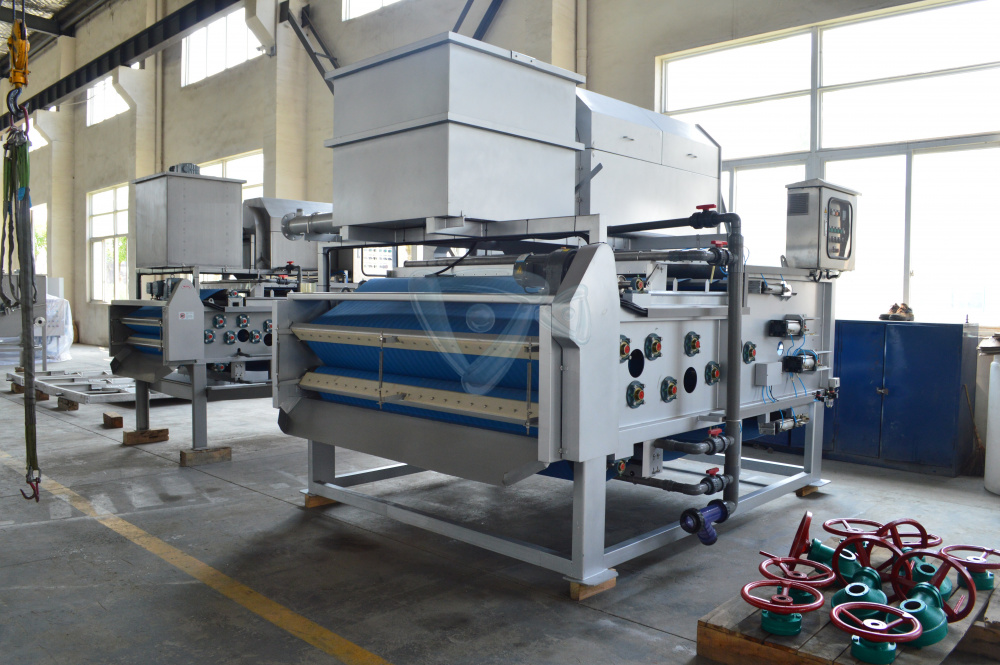

Ленточный фильтр-пресс ЛФПЗ-Р с загустителем роторного типа
Просмотров за год - 84, за последние 7 дней - 6Обезвоживание осадка сточных вод для последующей утилизации – обязательная процедура, которая обеспечивает минимизацию ущерба окружающей среде. Нормативы и регламенты установлены в СНиП 2.04.03-85. Всем требования соответствуют ленточные фильтр прессы. Это оборудование надежно, высокоэффективно, экономично. Оно осуществляет механическое обезвоживание осадка.
Технологическое решение от компании «ЭКОВОДСТРОЙТЕХ®»
Компания «ЭКОВОДСТРОЙТЕХ®» предлагает модельную линейку ленточных пресс-фильтров ЛФПЗ-Р с загустителем роторного типа, производительностью от 98 до 450 кг/час. Это одна из последних модификаций оборудования, базирующаяся на фирменных разработках и передовых технологий отрасли. Установки обеспечивают высокоэффективное обезвоживание осадка очистных сооружений, их характеризуют высокие мощностные параметры, экономичность. Оборудование имеет высокие технические параметры, превышающие аналоги конкурентов.
Технические характеристики
Параметры | Ед-ца измер. | Марка оборудования | Примечание | |||
---|---|---|---|---|---|---|
ЛФПЗ Р1.0 |
ЛФПЗ Р1.5 |
ЛФПЗ Р2.0 |
||||
Ширина лотка | мм | 1000 | 1500 | 2000 | ||
Возможность обезвоживания при концентрации осадка на входе 1%...5% | мг/л | 6,5…10,5 | 12…20,5 | 18…30 | Зависит от вида осадков | |
Производительность по обезвоженному шламу | кг/час | 98…158 | 180…308 | 240…450 | Зависит от вида осадков | |
Влажность шлама на выходе | % | 75…85 | 75…85 | 75…85 | Зависит от вида осадков | |
Мощность эл.моторов | привод ремня | кВт | 0,37 | 0,75 | 0,75 | |
смешивание | кВт | 0,37 | 0,55 | 0,75 | ||
барабан загустителя | кВт | 0,37 | 0,55 | 0,55 | ||
Наличие лотка для сбора фильтрата | да | да | нет | |||
Габаритные размеры | L | мм | 2600 | 3300 | 3450 | При заказе учитывайте размеры |
W | мм | 1550 | 2150 | 2900 | ||
H | мм | 2540 | 2550 | 3100 | ||
Размеры по осям (L1xW1) | мм | 2100х1330 | 2450х1860 | 2715х2420 | ||
Масса | кг | 1210 | 2200 | 2850 |
Сфера применения установок ЛФПЗ-Р
Ленточные фильтры прессы с загустителем роторного типа хорошо зарекомендовали себя в комплексах очистных сооружений таких отраслей:
- целлюлозно-бумажные комбинаты;
- угольные производства;
- машиностроительные заводы;
- химические предприятия;
- коммунальное хозяйство населенных пунктов;
- агрокомплексы и другие объекты.
ЛФПЗ-Р прекрасно справляются с обезвоживанием ила от гальванических стоков, осадка с площадок, где выделывают кожу, красят материалы, работают с шерстью.
Конструктивные особенности модельной линейки ЛФПЗ-Р
Ленточный пресс-фильтр ЛФПЗ-Р состоит из следующих деталей и узлов:
- рама с девятью валами, расположенными поперек на разных уровнях, на них натянуты две ленты;
- рама закреплена на четырех опорах;
- узлы для промывки лент;
- устройство, распределяющее осадок на ленте;
- механизм снятия с лент обезвоженного осадка;
- загуститель роторного типа, именно он обеспечивает высокую эффективность процесса обезвоживания.
Подвижные детали оборудования выполнены из качественных, стойких к коррозии и истиранию материалов. Рабочие модули помещены в защитный кожух, для защиты от несанкционированного проникновения.
Принцип работы ленточного пресс фильтра ЛФПЗ-Р
Установки ЛФПЗ-Р, предлагаемые компанией «ЭКОВОДСТРОЙТЕХ®» рассчитаны на непрерывный режим эксплуатации. Процесс обезвоживания ила осуществляется поэтапно:
- перед подачей в ленточный пресс-фильтр выделенный из сточных вод осадок сначала соединяется с флокулянтом, эта смесь подается в усреднительную камеру;
- в усреднителе под воздействием гравитации осуществляется подготовительное обезвоживание масс;
- из усреднителя ил перемещается на ленту, расположенную верху, распределяется равномерным слоем по всей ширине;
- во время движения на ленте осадок постоянно размешивается системой устройств-рыхлителей, что создает условия для интенсивного оттока воды – до 50%;
- с ленты наполовину обезвоженный ил перемещается в клиновидную зону, где массы принудительно отжимаются прессом, который обеспечивает максимальное приближение лент друг к другу и увеличению нагрузки;
- в этой зоне все конструкции всех деталей – максимально продумана: валы изготовлены из нержавеющей стали, барабаны – перфорированы, нагрузка нарастает – постепенно, это обуславливает отвод фильтрата в обе стороны;
- на следующем этапе в работу вступают шесть других валов, они имеют различные диаметры, которые уменьшаются в направлении движения лент, такая расстановка обеспечивает оптимальность последовательного воздействия на кек, и более интенсивное извлечение фильтрата из масс;
- обезвоженный ил снимают с лент полимерные скребки, они перемещают кек в приемный бункер транспортера;
- очищенные ленты перемещаются в промывочную зону, вода подается под давлением.
Преимущества пресс-фильтров модельной линейки ЛФПЗ-Р:
- конструкционные особенности – загуститель роторного типа, девять разно размерных валов и другие решения обуславливают высокую эффективность оборудования;
- влажность шлама на выходе, в зависимости от концентрации – от 64 до 85%;
- простота интеграции в очистные сооружения любого типа;
- экономичное потребление электрической энергии;
- экономичное потребление химических реагентов;
- материалы, из которых выполнена установка – стойки к коррозии, это нержавеющая сталь или детали с антикоррозийным покрытием;
- качественные материалы и детали, передовые технологии и простота конструкции обуславливают высокий уровень надежности и длительный срок службы;
- все процессы – автоматизированы, включая скорость движения лент и их натяжение;
- низкие капитальные расходы и эксплуатационные траты;
- простота эксплуатации и технического обслуживания;
- установки в работе производят шум невысокого уровня;
- компактные размеры разрешают размещать пресс-фильтры на площадках небольшой площади.
Комплектация ЛФПЗ-Р
Компания «ЭКОВОДСТРОЙТЕХ®» поставляет клиентам ленточные фильтр-прессы с загустителем роторного типа в полной заводской готовности. В комплект поставки входит сопроводительная документация, узлы и агрегаты. По желанию заказчика оборудование может быть дополнительно укомплектовано: шкафом управления и ЗИП.
Монтаж и техническое обслуживание
Вместе с оборудованием поставляется паспорт и «Руководство по эксплуатации», в которой содержатся инструкция по монтажу. При наличии на предприятии специалистов с должным уровнем квалификации, работы могут быть выполнены самостоятельно. Или закажите установку ЛФПЗ-Р в компании «ЭКОВОДСТРОЙТЕХ®»:
- наши сотрудники профессионально и оперативно интегрируют оборудование в комплекс очистных сооружений;
- в этом случае вы получаете две гарантии: на пресс-фильтр и монтаж;
- регламент технического обслуживания оборудования устанавливается в индивидуальном порядке, согласно условиям эксплуатации, объемам осадка, интенсивности и другим аспектам.
Специалисты компании «ЭКОВОДСТРОЙТЕХ®» могут выполнять сервисное обслуживание по гарантии и по отдельному договору в постгарантийный период.
