Ливневые очистные сооружения подземного типа ЛПВ-П

Ливневые очистные сооружения подземного типа ЛПВ-П

Перед сбросом ливневых сточных вод в централизованные канализационные системы или окружающую среду, согласно законодательным нормативам, из них нужно удалить загрязнения. Для инфраструктуры населенных пунктов характерными примесями являются нефтепродукты и взвешенные частицы. Их способны эффективно удалять ливневые очистные сооружения. Установки предназначены для очистки стоков в микрорайонах жилой застройки, на территориях торговых и развлекательных комплексов, у административных зданий. На других объектах, где объемы техногенных загрязнений больше – потребуется дополнительное оборудование.

Технологические решения от компании «ЭКОВОДСТРОЙТЕХ®»

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает модельную линейку оборудования ЛПВ-П для очистки ливневых сточных вод, производительностью от 2 до 70 литров в секунду. Установки обеспечивают показатели нефтепродуктов на выходе – не более 0,05 мг/литр, взвешенных частиц – не более 3 мг/литр, БПК5 – не более 2 мг/литр. Очистные сооружения ЛПВ-П изготавливаются на базе фирменных разработок компании «ЭКОВОДСТРОЙТЕХ®» на собственной производственной площадке из многослойного композиционного материала, с использованием ненасыщенной полиэфирной смолы, усиленной стекловолокном или углеродистой стали с антикоррозийной обработкой. Так, заказчики могут приобретать высокоэффективное качественное оборудование по объективной цене – без торговых наценок. Установки сертифицированы, прошли испытания, имеют необходимые заключения.

Технические характеристики

Производительность, л/с Диаметр корпуса, мм Длина корпуса, мм Вес, т Вес с водой, т
1,5 1 100 3 800 0,47 4,08
3 1 100 4 500 0,73 5,00
6 1 500 5 100 1,33 10,33
10 2 000 5 400 2,22 19,18
15 2 000 7 300 2,92 25,84
20 2 000 8 600 3,46 30,46
30 2 000 11 100 4,50 39,36
40 2 500 8 600 5,23 47,43
50 2 500 10 200 6,10 56,15
60 2 500 11 800 7,19 65,09
70 2 500 13 000 7,92 71,70

Конструкционные особенности

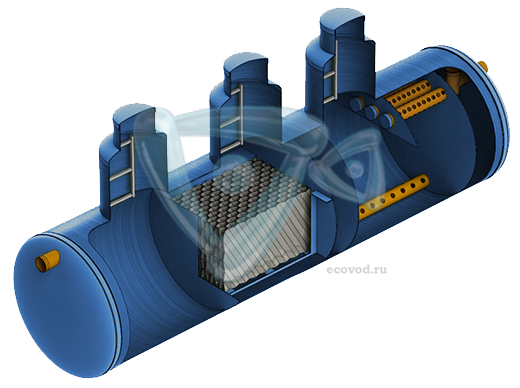

Блочные ливневые очистные сооружения ЛПВ-П подземного размещения представляют собой единый модуль. Все рабочие части размещены внутри корпуса:

  • входной и отводной патрубок;
  • пескоотделитель;
  • коалесцентный модуль;
  • распределитель сорбционного фильтра;
  • фильтр грубой очистки;
  • фильтр тонкой очистки;
  • сорбционный фильтр;
  • водосборник;
  • колодец для технического обслуживания с лестницей;
  • датчик объемов взвешенных частиц;
  • датчик раздела сред.

Устройства контроля обуславливают удобство эксплуатации и своевременность технического обслуживания. Базовая заводская комплектация может быть расширена вентиляционными отводами для удаления испарений нефтепродуктов. Решение принимается специалистами.

Принцип работы установок ЛПВ-П:

  • сточные воды поступают в оборудование через входной патрубок и попадают в пескоотделитель;
  • в этом модуле под воздействием седиментации из стоков выделяются взвеси и нефтепродукты, за счет разницы плотностей твердые частицы оседают на дно, нефтепродукты собираются на поверхности;
  • очищенные воды поступают в фильтр грубой очистки, где освобождаются от остатков взвесей и происходит коалесценция нефтепродуктов на гидрофобном материале;
  • укрупненные в коалесцентныом модуле нефтепродукты поступают в фильтр тонкой очистки, где задерживаются на полотне;
  • через сеть распределительных устройств воды попадают в сорбционный фильтр сверху – вниз, проходят через «Экосорбент», активированный уголь и природный камень шунгит;
  • далее осветленные стоки проходят через водосборные устройства и отводятся из установки через патрубок.

Степень очистки сточных вод

Показатели До очистки После очистки
Нефтепродукты, мг/л до 70 0,05
Взвешенные вещества, мг/л до 2000 3
БПК5, мг/л до 30 2...4

Базовые требования по условиям эксплуатации

Чтобы установки ЛПВ работали стабильно, долго и эффективно, нужно обеспечить такие условия:

  • производительность должна соответствовать объемам сточных вод на объекте или территории;
  • температурные значения сточных вод не должны превышать +40 градусов С;
  • плотность нерастворенных нефтепродуктов – 0,95 г/см3;
  • недопустимо замерзание сточных вод;
  • показатели pH стоков должны быть в пределах от 6,5 до 8,5;
  • от поверхности земли до лотка трубы расстояние не должна превышать 3 метров;
  • исключить поступление в оборудование сточных вод с высокими показателями загрязнений, таких как промышленные или хозяйственно-бытовые стоки.

Монтаж оборудования ЛПВ

Оборудование поставляется с паспортом и «Инструкцией по эксплуатации», в которой определен порядок монтажа и требования. При наличии на предприятии специалистов с должным квалификационным уровнем, установка может быть выполнена самостоятельно. Общий порядок работ таков:

  • земляные работы по обустройству котлована, уплотнение дна и стенок;
  • сооружение бетонного основания;
  • установка на фундамент оборудования с помощью спецтехники, соосно линии канализационной магистрали;
  • загрузка сорбционного фильтра: сначала закладывают шунгит и распределяют его ровным слоем по дну, затем на его поверхность засыпается активированный уголь, далее на него укладывается «Экособрент»;
  • после обустройства загрузки, емкость заливают водой;
  • коммутация с канализационными коллекторами;
  • засыпка оборудования, песок закладывается частями и тщательно утрамбовывается;
  • установку залить чистой водой и проверить;
  • установка готова к работе.

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает заказчикам профессиональные услуги по монтажу, в этом случае вы получаете двойные гарантии: на оборудование и сервис.

Техническое обслуживание ливневых очистных сооружений ЛПВ-П

ТО оборудования осуществляется согласно графику, рекомендованного производителем, но не реже 1 раза в год. Для каждого объекта он составляется индивидуально, согласно составу и концентрациям загрязнений стоков. При потере производительности нужно проводить внеплановые мероприятия. Общий перечень работ – следующий:

  • проверка герметичности соединения с техническим колодцем;
  • проверка герметичности, целостности, сохранности формы корпуса;
  • проверка целостности и работоспособности внутренних рабочих модулей;
  • если в ходе проверки выявлены неисправности, проводится текущий или капитальный ремонт;
  • замена деталей, выработавших ресурс или вышедших из строя;
  • промывка и прочистка модулей;
  • плановая замена шунгита, активированного угля и «Экособрента».

Откачка оставшихся нефтепродуктов и осадка производится специализированными предприятиями, имеющими лицензию на транспортировку и утилизацию отходов этого вида.

Гарантии компании «ЭКОВОДСТРОЙТЕХ®»:

  • хранение корпуса с патрубками – 3 года с момента приобретения;
  • электрооборудование – 1 год;
  • сорбционных материалов – до 3 лет, в зависимости от условий эксплуатации;
  • гарантийный срок на монтаж устанавливает предприятие, выполнившее работы.

Производитель может отказать в гарантии, если оборудование использовалось не по назначению, если выявленные дефекты не связаны с производством, если выполнялся неквалифицированный ремонт, если неисправности появились от неправильно сформированных условий эксплуатации.
