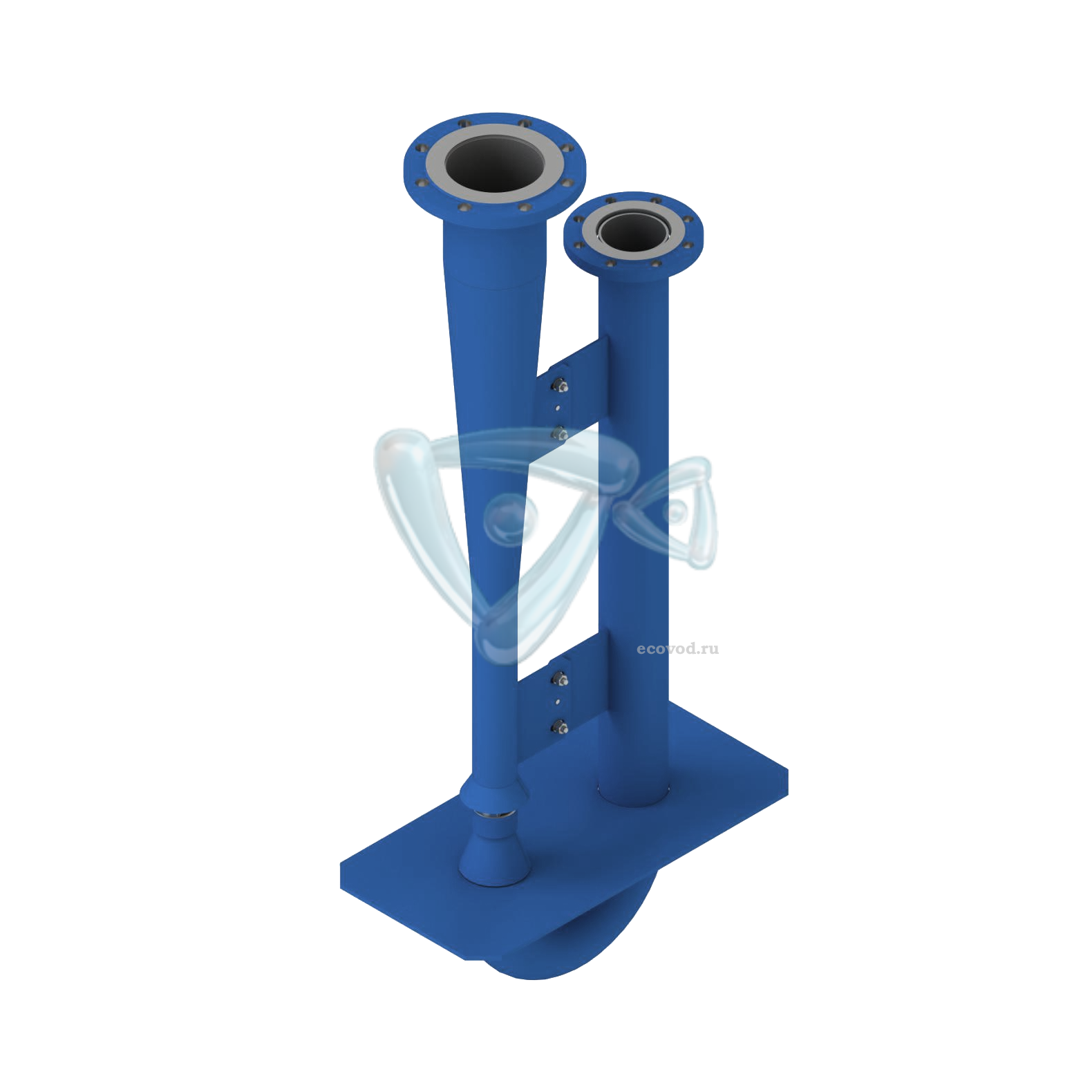

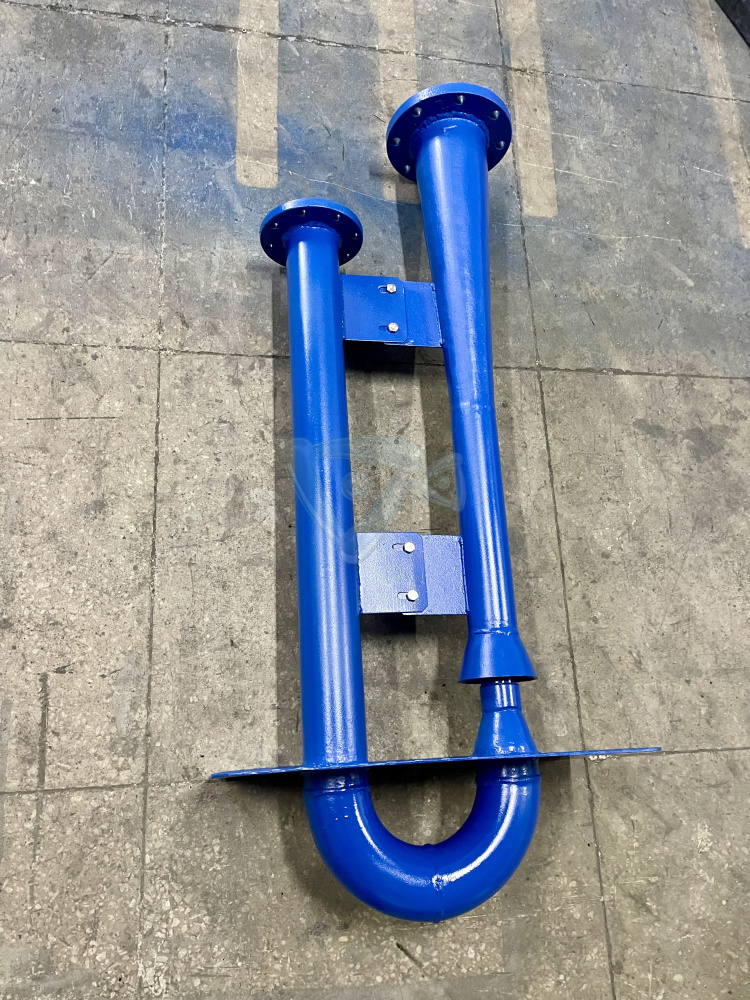

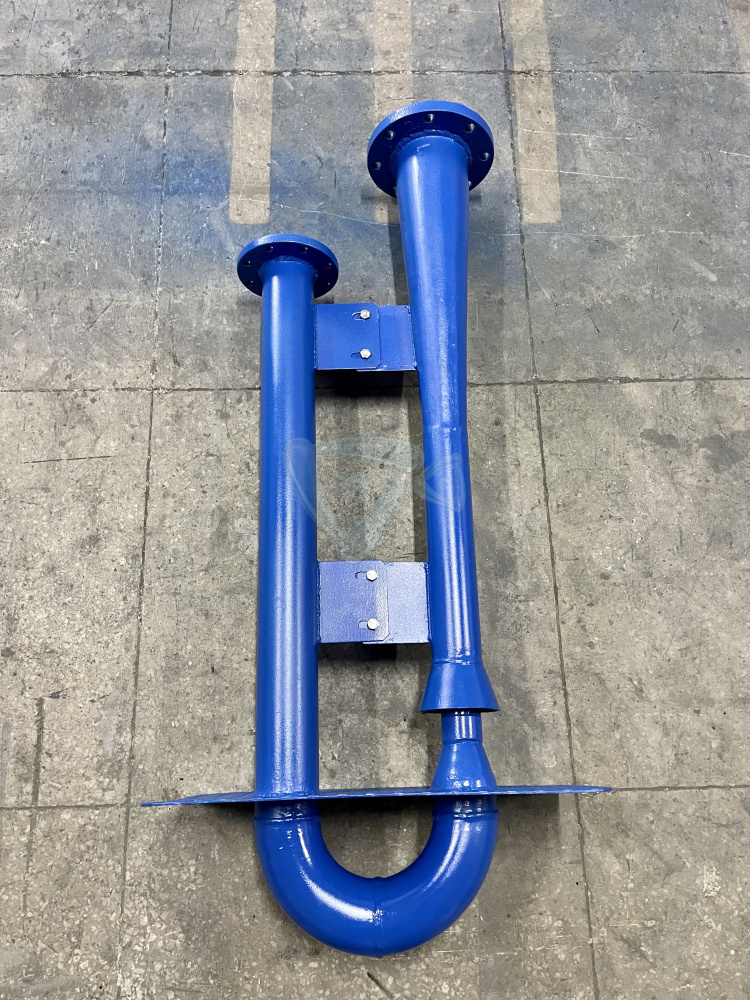

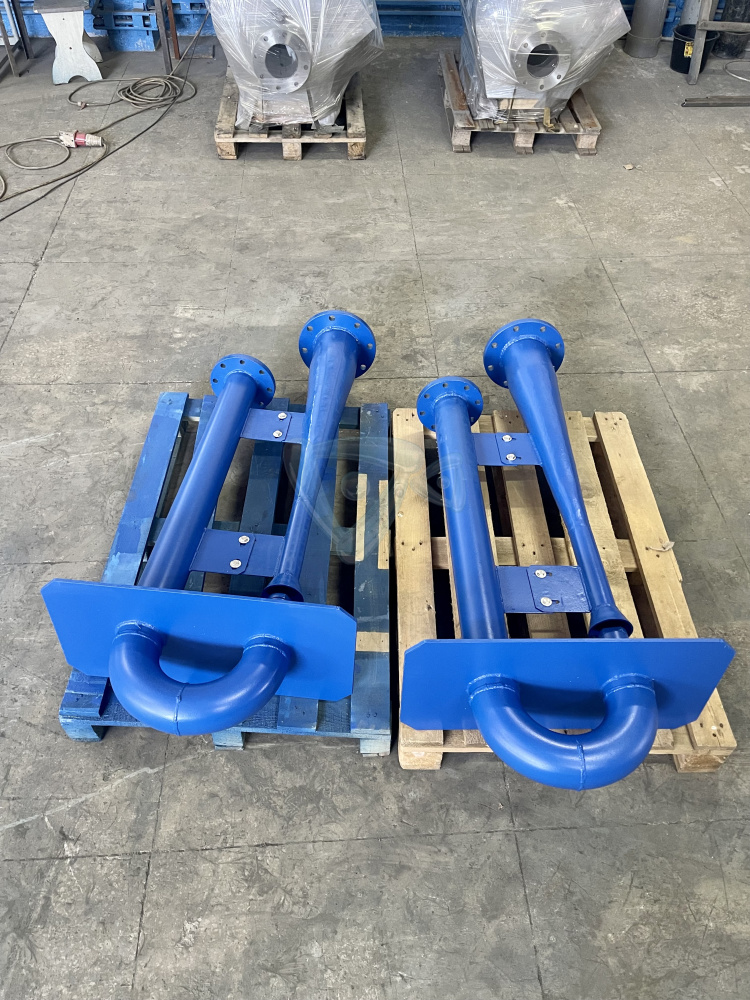

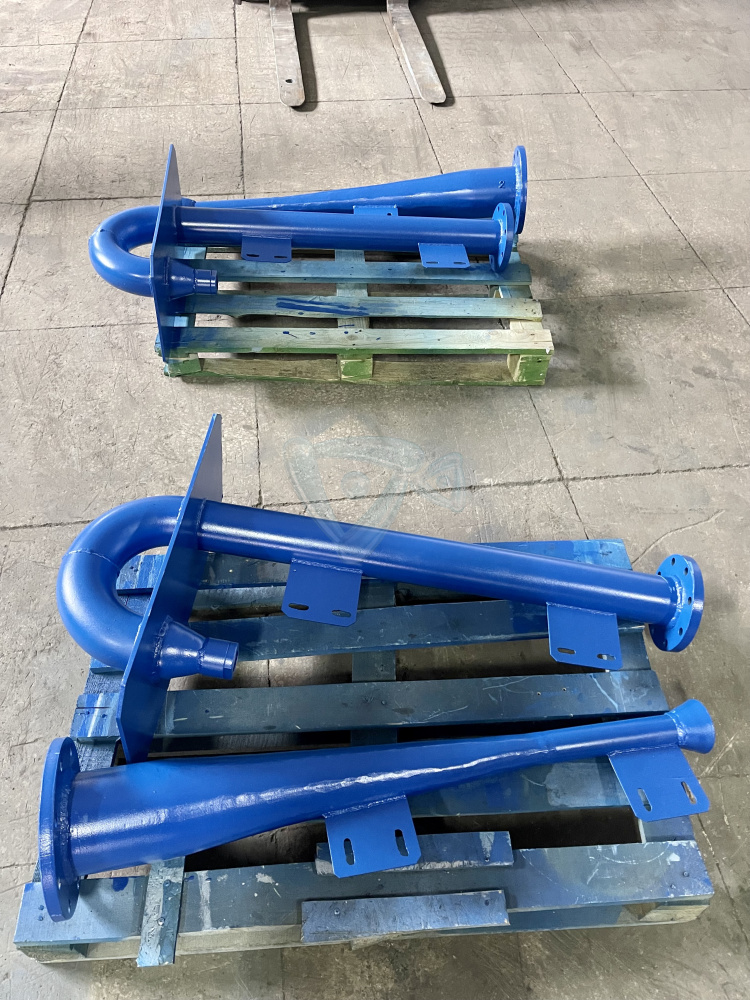

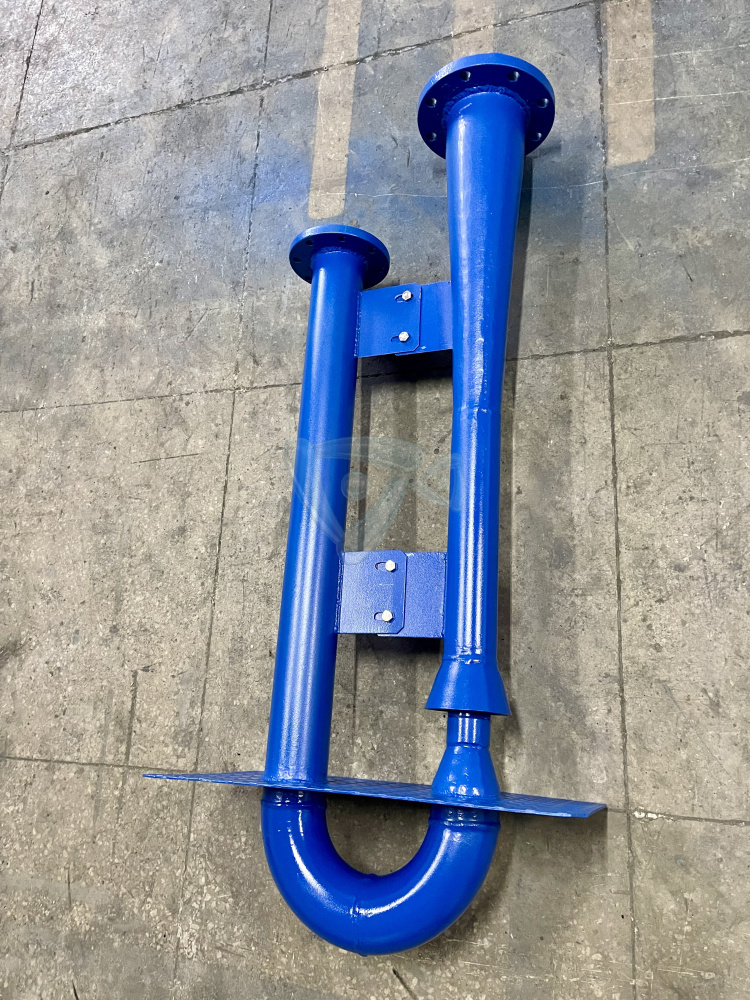

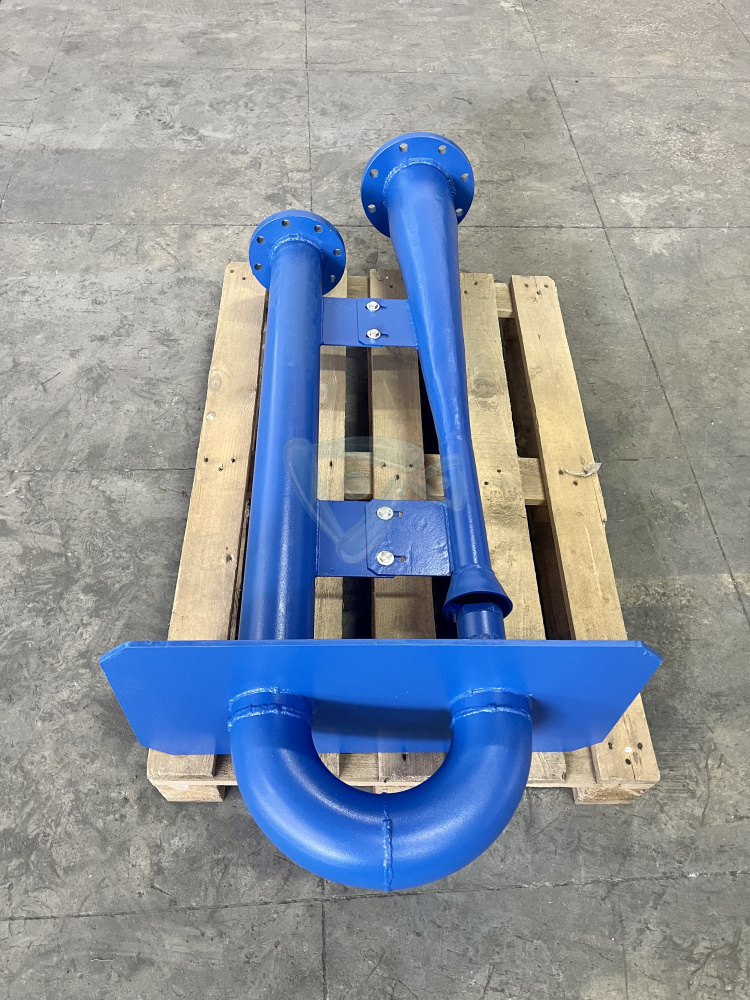

Гидроэлеватор ГЭ

Гидроэлеватор ГЭ

Для удаления осадка после очистки сточных вод, применяют различные способы. Одним из таких методов является применение гидроэлеваторов. Гидроэлеваторы или, как их еще называют водоструйные насосы, используют в блоках водоприемников, песколовках и нефтеловушках.

Данные агрегаты применяют на водозаборных сооружениях, в комплексных системах очистки стоков и канализации. Работа гидроэлеватора основана на энергии водной струи, которая с большим напором подается через сопло. Гидроэлеваторы ГЭ можно применять для работы в агрессивных, а также не агрессивных средах

Устройство и принцип работы гидроэлеватора

Гидроэлеватор состоит из следующих основных частей:

  • входная труба для подсоединения и подачи под давлением рабочей жидкости из водопровода или переносного насоса;
  • труба для поступления перекачиваемой загрязненной воды;
  • сопло с небольшим отверстием для ускорения потока воды;
  • камера зоны разряжения, где происходит всасывание загрязненной воды и смешивание с рабочей;
  • диффузор, через который смесь подается в выходную трубу и далее в емкость для шлама.

Гидроэлеваторы могут быть переносные или стационарные. Стационарные гидроэлеваторы крепятся на бетонное основание, а диффузор устанавливается в специальный патрон, и закрепляется упорами.

Работа устройства производится следующим образом. Рабочая вода по напорному трубопроводу поступает в агрегат по входной трубе через приемный патрубок. В приемном патрубке установлено сопло, проходя через которое скорость рабочей воды увеличивается. После сопла расположена камера расширения, попадая в которую у потока воды, падает давление.

В камере образуется разрежение и туда всасывается загрязненная вода и смешивается с рабочей. Благодаря высокой скорости образовавшейся смеси она через горловину поступает в диффузор и оставшегося напора хватает, чтобы вывести иловую смесь в емкость для сбора шлама.

Чтобы очистка проходила без остановок, подаваемый напор воды должен быть от 0,4 до 0,6 МПа. Примерно такое давление обеспечивает подача воды из водопровода, но если давление меньше, то используется переносной насос. Для этого в трубопроводе подводящей воды установлен тройник и запорный кран. Когда кран закрыт, то вода от водопровода подается в насос, который увеличивает давление до номинального, и далее вода поступает в гидроэлеватор, для осуществления процесса очистки.

Технические характеристики

Модель изделия

Внутренний диаметр
сопла, мм

Внутренний диаметр
камеры смешивания, мм

ГЭ-30

30

55

ГЭ-40

40

80

Очистные сооружения — это многоступенчатая комплексная система с различными устройствами для удаления загрязнений. Удаление механических частиц производят в отстойниках оборудованных решетками для удаления крупных и мелких включений, а удаление песка и взвешенных частиц производят в песколовках. Решетки для удаления крупных частиц устанавливают вертикально или с наклоном, отсеянные отбросы отправляют в дробилку для измельчения.

Дальнейшая очистка производится в песколовках, где песок и частицы примесей размером более 0,2 мм. улавливаются и осаждаются. Очищенная в песколовках вода поступает в аэротенки и метатенки для дальнейшей обработки. В аэротенках стоки насыщаются воздухом, в метатенках производится сбраживание сточных вод. В обоих случаях выпуск илового осадка производится через патрубок с помощью циркуляционных или водоструйных насосов.

Очистка песколовок от накопленных загрязнений производят разными способами, в зависимости от величины загрязнений и конструкции установки. Горизонтальные песколовки очищаются эжекторными насосами (стационарными гидроэлеваторами), насосами для песка, а также при помощи шнекового транспортера осадка. Для щелевых песколовок применяются переносные гидроэлеваторы, или водоструйные насосы.

Выполнение работ по удалению осадков с помощью гидроэлеватора

Выполнение работ с помощью переносного гидроэлеватора выполняется в следующем порядке:

  • Гидроэлеватор размещают в иловом секторе песколовки или илосборнике и подключают к водопроводу и трубопроводу загрязненной воды (шламопровод).
  • Вначале проводят разрыхление устоявшего осадка, для этого шламовый трубопровод перекрывают задвижкой, и включают подачу промывной воды.
  • Когда осадок становится рыхлым, открывают задвижку шламового трубопровода и подают воду под давлением 0,4...0,6 МПа.
  • Работа считается законченной, когда на выходе появляется чистая вода.

Чтобы работа Гидроэлеватора проводилась без остановок, важно подобрать размеры входящих в него элементов, в противном случае возможны появления засоров и снижение производительности. Вероятность появления засоров возникает в системах, где отсутствуют решетки для тонкой очистки стоков. Оптимальная скорость струи в отводящей пульпе зависит от правильности выбора следующих параметров:

  • диаметр насадки, установленной после сопла (встречная насадка);
  • диаметр горловины перед выводной трубой;
  • расстояние между встречной насадкой и соплом.

Скорость струи должна обеспечить поступление пульпы вверх и ее вывод. Как вариант можно, для уменьшения количества засоров, увеличить размеры приведенных параметров, но при этом есть опасность, что напор будет слабый и не обеспечит подъем пульпы на сброс.

Вполне вероятны случаи, когда гидроэлеваторы, изготовленные по предварительным расчетам, хорошо выбрасывают пульпу, но часто засоряются. На практике параметры новых гидроэлеватор выбираются на основе проведенных экспериментов на работающих устройствах, а расчетные данные параметров используют как ориентировочные.

По всем вопросам установки гидроэлеватора и расчета параметром можно получить консультацию у наших специалистов компании ЭКОВОДСТРОЙТЕХ.
