Флотаторы типа ФТ – это двухступенчатое оборудование проточного типа, предназначенное для очистки сточных вод с высокой концентрацией загрязнений: СПАВ, нефтепродукты, масла, гидроксиды металлов, смолы, взвешенные вещества, жиры. Установки эффективно очищают стоки, рекуперируют и селективно выделяют примеси. Оборудование способно удалять из жидкости такие вещества, которые невозможно выделить другими способами, либо процесс – крайне сложный и затратный.

Инновационная технология очистки сточных вод

В разработке флотационных установок специалисты компании «ЭКОВОДСТРОЙТЕХ®» реализовали методику, ранее применяемую только на горнодобывающих предприятиях. Там с ее помощью выполняется обогащения пород. Технология полностью адаптирована к процессу очистки сточных вод. Фирменные разработки имеют российские и зарубежные патенты, защищены охранными документами. Все узлы и детали изготавливаются на собственной производственной площадке, там же выполняется сборка агрегатов. Флотационные установки – это единственное оборудование, производимое в России, которое составляет конкуренцию зарубежным аналогам по качеству очистки, надежности и цене.

Сфера применения

Во флотаторах ФТ осуществляется двойная очистка стоков, что позволяет оборудованию работать с высокими концентрациями примесей. Установки актуальны для таких объектов:

  • предприятия пищевой промышленности: молокозаводы, мясные комбинаты, производства, выпускающие жиры и масла;
  • нефтедобывающие и нефтеперерабатывающие предприятия;
  • объекты транспортной инфраструктуры: порты, аэродромы, железнодорожные вокзалы;
  • химчистки и прачечные.

Ассортимент флотационных установок типа ФТ

Компания «ЭКОВОДСТРОЙТЕХ®» производит флотаторы ФТ в 12 модификациях. Они отличаются техническими параметрами.

Наименование Производительность,
м3/час
Габаритные размеры
(Д х Ш х В), мм
ФТ-1 1 1600х1250х1600
ФТ-2 2 2000х1650х1900
ФТ-4 4 2600х2250х2100
ФТ-6 6 2750х2400х3000
ФТ-8 8 4600х2000х2300
ФТ-10 10 5500х2000х2300
ФТ-12 12 6300х2000х2300
ФТ-15 15 6400х2000х2400
ФТ-20 20 7600х2000х2400
ФТ-30 30 9200х2000х2400
ФТ-40 40 11400х2000х2400
ФТ-50 50 13200х2000х2400

Флотационные установки разработаны и производятся в соответствии с действующими на территории Таможенного Союза стандартами, что подтверждает декларация соответствия.

Конструкционные особенности модельной линейки ФТ

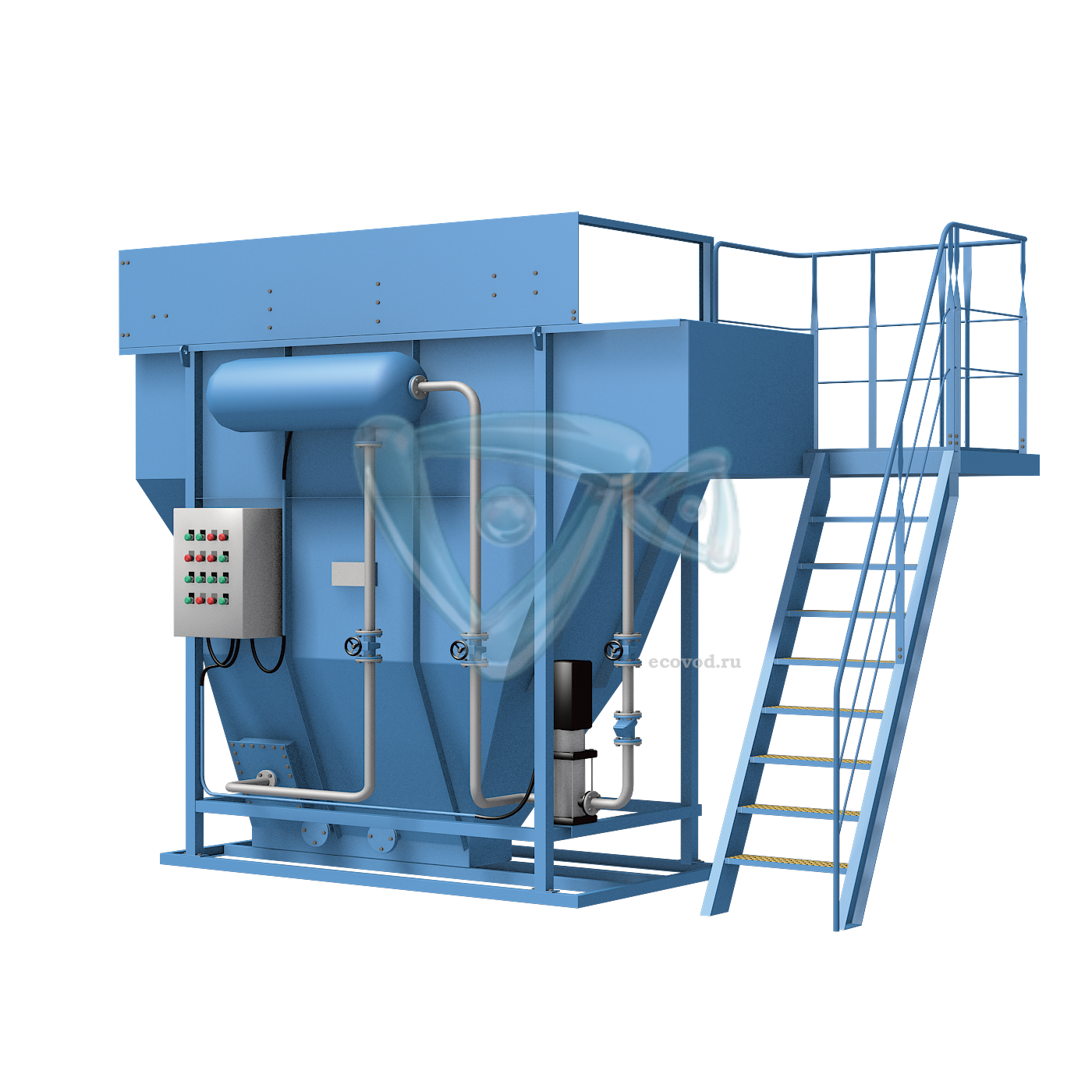

Флотаторы ФТ состоят из нескольких рабочих модулей:

  • камера смешения;
  • рама;
  • блок управления;
  • скребковый механизм;
  • две емкости флотации, которые размещаются одна – в другой;
  • эжектор;
  • сатуратор.

Первая емкость флотации имеет две части: внизу – в форме конуса, вверху – прямоугольной или цилиндрической конфигурации. Детали и узлы коммутируются технологическим трубопроводом с запорно-регулирующей арматурой.

Принцип действия установок типа ФТ

Во флотаторах ФТ реализована наиболее эффективная методика флотации - адсорбционно-пузырьковое разделение фракций. Очистка сточных вод происходит следующим образом:

  • сточные вводы из накопителя поступают в приемник для смешивания, где они нормализуются по химическому составу;далее жидкость поступает в первую камеру флотации, где некоторая часть взвешенных загрязнений оседает в конусную нижнюю часть, откуда периодически выводится по отводному трубопроводу;
  • насос набирает очищенную через фильтр воду, а эжектор нагнетает воздух, вода и воздух поступают в сатуратор;
  • в сатураторе создается высокое давление, в таких условиях воздух начинает смешиваться с водой – до растворения;
  • полученная воздушно-водная смесь подается из сатуратора в верхнюю цилиндрическую часть камеры флотации через аэратор;
  • в камере давление резко падает, что создает условия для образования мельчайших пузырьков воздуха, они начинают подниматься на поверхность, захватывая с собой частицы загрязнений;
  • на поверхности жидкости формируется слой пены с примесями так называемый – флотошлам;
  • пенные массы с поверхности счищаются скребковым механизмом и направляются в наклонный желоб, по которому они стекают в шламонакопитель;
  • очищенные сточные воды из первой камеры перетекают во вторую;
  • во вторую камеру в стоки также подается воздушно-водная смесь, технологический процесс повторяется, воздушные пузырьки удаляют из жидкости остатки примесей после первого цикла;
  • шлам из второй емкости также удаляется скребковым механизмом и отправляется с шламосборник;
  • дважды очищенная вода отправляется на доочистку, а затем – сбрасывается в грунт или используется для хозяйственных или производственных нужд.

Использование флотаторов «ФТ» позволяет гарантированно очищать стоки от примесей до уровней.

Наименование Количество загрязняющих веществ, мг/л Эффективность очистки, %.
Взвешенные вещества 10000 90
Нефтепродукты 5000 96
БПКполн 2500 60
Жиры 5000 90
ПАВ* 300 60
ХПК 5000 60

Режимы работы флотационных установок ФТ

В зависимости от химического состава примесей и их концентрации в сточных водах очистка может выполняться двумя способами:

  • только посредством воздействия воздушно-водной смесью;
  • оптимизация и ускорение технологического процесса химическими реагентами.

Химические реагенты связывают примеси, растворенные в воде, в результате реакции образуются хлопья. Их захватывают воздушные пузырьки и поднимают на поверхность. Реагенты могут подаваться в камеру флотации насосом или через камеру смешивания. Для очистки сточных вод от нефтепродуктов, масел и жиров рекомендуется использовать такие химикаты:

  • катионные и анионные флокулянты;
  • коагулянты: соли алюминия III, соли железа II и III.

Подбор химических реагентов целесообразно проводить экспериментальным способом при разработке технологического процесса для конкретного объекта или во время пуско-наладочных работ с корректировками по составу и концентрации загрязнений.

Необходимые условия для длительной и эффективной эксплуатации установок ФТ

Флотаторы ФТ будут долго сохранять заявленные производителем технические характеристики, и очищать стоки до уровней, приведенных во 2 таблице при условии соблюдения следующих требований:

  • температура стоков на входе в установку не должна быть более +40 градусов С, если в оборудование будет поступать жидкость, нагревая до +60 градусов С, оно должно быть укомплектовано специальным насосом;
  • показатель pH жидкости на входе может варьироваться в пределах от 6,5 до 8,5, при отклонениях от этих значений следует использовать оборудование, изготовленное из материалов, стойких к коррозии;
  • оборудование в течение суток не должно функционировать более 16 часов.

Почему выбирают технологические решения «ЭКОВОДСТРОЙТЕХ®»:

  • большим преимуществом флотаторов ФТ является легкость интеграции в комплекс сооружений, и возможность использовать их как самостоятельный модуль очистки сточных вод;
  • большой ассортимент моделей различной производительности позволяет выбрать оптимальный вариант для конкретного объекта;
  • высокая степень очистки стоков, гарантированная производителем;
  • компактные габариты разрешают использовать оборудование в ограниченном пространстве;
  • установку можно размещать рядом с источником сточных вод и удаленно от него;
  • оборудование стабильно выдерживает большие объемы залповых сбросов;
  • наличие двух емкостей флотации позволяет не выполнять предварительную подготовку жидкостей и упрощает технологический процесс в целом;
  • простая и надежная конструкция рассчитана на длительный срок службы.
