Флотационная установка флотатор ФУ

Флотационная установка флотатор ФУ

Просмотров за год - 172, за последние 7 дней - 7

Флотаторы ФУ – это одноступенчатое очистительное оборудование проточного типа, используемое для локальной очистки сточных вод с низким и средним содержанием загрязнений: масла, взвешенные вещества, смолы, нефтепродукты, жиры, СПАВ и гидроксиды металлов. Установки эффективно очищают стоки, сгущают и разделяют осадок. Модификация флотаторов ФУ актуальна для следующих объектов:

  • предприятия, занимающиеся мойкой деталей, транспортных средств, тары;
  • производственные площади и предприятия;
  • объекты городской инфраструктуры: гаражные комплексы, автостоянки, проезжая часть;
  • молочные и мясные производства и т.д.

Собственная разработка компании «ЭКОВОДСТРОЙТЕХ®»

Флотационные установки ФУ – это фирменная разработка компании «ЭКОВОДСТРОЙТЕХ®». Она защищена российскими и зарубежными патентами. В ней реализована технология, ранее используемая только на горнодобывающих предприятиях, где она применяется для обогащения пород. Методика флотации максимально адаптирована к особенностям и требованиям очистки сточных вод. На сегодняшний день она является наиболее перспективной для отрасли. Детали и узлы флотаторов производятся на собственной производственной площадке, там же осуществляется сборка агрегатов. Это единственное оборудование российского производства, составляющее серьезную конкуренцию зарубежным аналогам по качеству очистки, техническим параметрам и стоимости.

Ассортимент флотационных установок ФУ

Компания «ЭКОВОДСТРОЙТЕХ®» производит флотаторы ФУ в 10 модификациях. Они отличаются техническими параметрами.

Наименование Производительность, м3/час. Габаритные размеры
(Д х Ш х В), мм
ФУ-1м 1 1200х1200х1500
ФУ-2м 2 1500х1300х170
ФУ-4м 4 1800х1500х1700
ФУ-6 6 2000х1800х1800
ФУ-10 10 2600х2200х2300
ФУ-15 15 3600х2200х2300
ФУ-20 20 4600х2200х2300
ФУ-30 30 6600х2220х2300
ФУ-40 40 8600х2200х2300
ФУ-50 50 10600х2200х2300

Все модели ФУ предлагаются компанией «ЭКОВОДСТРОЙТЕХ®» в двух исполнениях:

  • типовой вариант с накопителем сточных вод заглубленного типа;
  • установка, укомплектованная модулем «Моноблок» с дополнительными емкостями наземного размещения.

Флотаторы ФУ с «Моноблоком» позволяют повторно использовать очищенные стоки для технических и хозяйственных нужд, например, для мойки транспортных средств.

Конструкционные особенности флотаторов ФУ

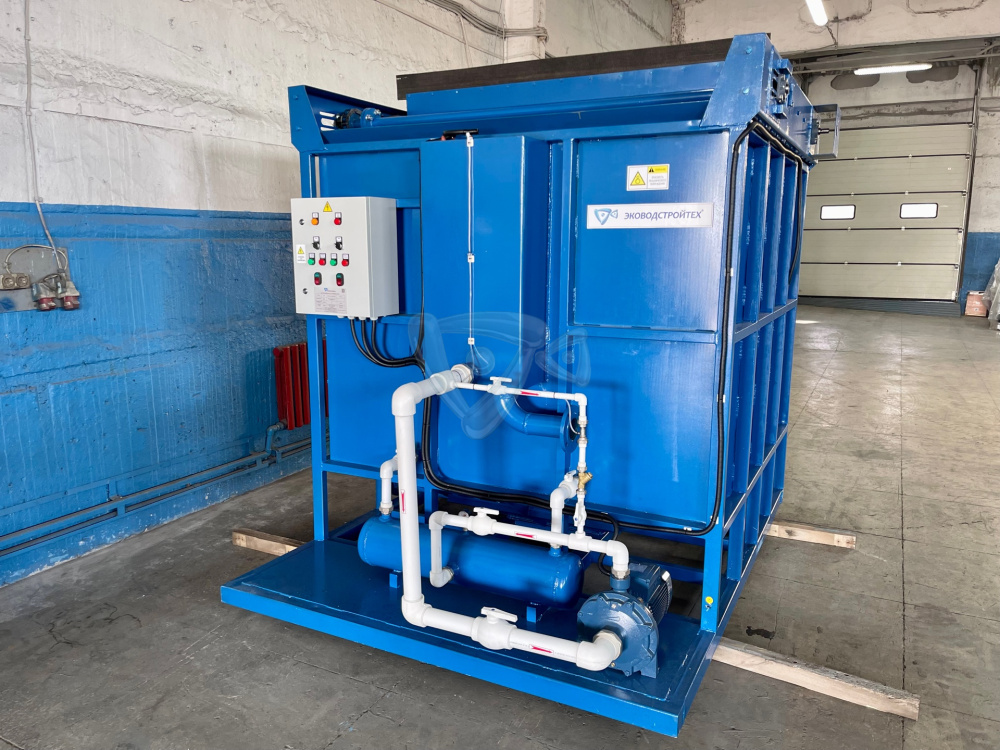

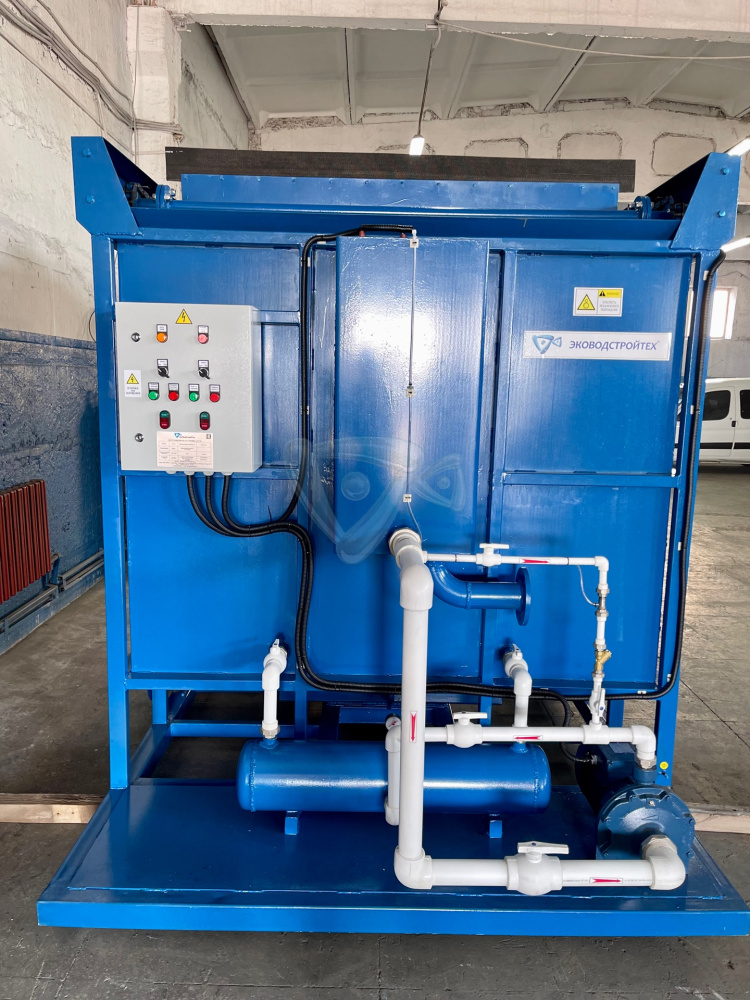

Флотаторы ФУ состоят из нескольких рабочих модулей:

  • камера смешения;
  • рама;
  • блок управления;
  • скребковый механизм;
  • емкость флотации;
  • насос с эжектором;
  • сатуратор.

Емкость флотации имеет две части: сверху – прямоугольной или цилиндрической конфигурации и внизу – в форме конуса. Рабочие модули коммутируются друг с другом посредством технологического трубопровода с запорно-регулирующей арматурой.

Принцип действия флотационных установок ФУ

Оборудование ФУ функционирует на базе одного из наиболее эффективных методов флотации – адсорбционно-пузырьковое разделение различных фракций. Очистки сточных вод от загрязняющих примесей выполняется в такой последовательности:

  • сточные воды поступают в приемную камеру, где они нормализуются;
  • усредненная по химическому составу жидкость перекачивается в камеру флотации, где часть взвешенных выпадает осадком на дно;
  • осадок аккумулируется в конусной нижней части, откуда периодически выводится через сливной трубопровод;
  • одновременно с этим процессом насос набирает воду, прошедшую фильтрование, а через эжектор качает воздух из атмосферы, они перекачиваются в сатуратор;
  • в сатураторе формируется высокое давление, с тем, чтобы воздух растворился в воде, получается воздушно-водная смесь;
  • смесь воздуха и воды нагнетается через аэратор в камеру флотации под давлением;
  • в камере давление резко падает, что обеспечивает условия для формирования множества мельчайших пузырьков с диаметром не более 50 мкм;
  • на поверхности пузырьков закрепляются частицы примесей и поднимаются вместе с ними на поверхность жидкости;
  • на поверхности образуется агломерат воздушных пузырьков – флотошлам вместе с загрязнениями;
  • пенные массы постоянно удаляются с поверхности стоков скребковым механизмом и направляются к желобу;
  • флотошлам стекает по наклонному желобу в шламонакопитель;
  • очищенные стоки отправляются на доочистку, а затем – сбрасываются в грунт или используются повторно.

Флотаторы типа «ФУ» позволяют гарантированно избавлять стоки от загрязнителей до уровней.

Загрязнения Концентрации (допустимые) загрязнений стоков на входе (мг/л) Показатели эффективности очистки
(мг/л)
Локальная очистка* Глубокая очистка**
Нефтепродукты 10…100 1…5 0,14…0,4
БПКпол 50…200 15…20 6
Взвешенные вещества 50…200 15…40 3
ХПК 100…400 40…80 30

*без использования фильтра и реагентов;

 **показатели очистки указаны для работы установок с использованием реагентов, загрузка встроенного фильтра – активированный уголь.

Режимы работы флотаторов ФУ

Флотационные установки ФУ можно эксплуатировать в двух режимах:

  • очистка стоков посредством воздушно-водной смеси;
  • с использованием химических реагентов: коагулянтов и флокулянтов.

Выбор режима работы зависит от химического состава примесей и их концентрации. Использование химических реагентов ускорят процесс очистки. Они подается во флотационную камеру одновременно с нормализованными сточными водами. Реагенты способствуют связыванию загрязнений и образованию хлопьев, которые выводятся их жидкости воздушными пузырьками. Подача химикатов может выполняться, как через насос, так и через камеру смешивания. Для очистки стоков от жирных примесей и нефтепродуктов рекомендуется использовать:

  • коагулянты: соли алюминия III, соли железа II и III;
  • флокулянты катионного и анионного типа.

Выбор реагента для очистки стоков на конкретном объекте осуществляется экспериментально. Это можно сделать при разработке технологии или во время пусконаладочных работ. Перечень примесей из таблицы может быть расширен.

Обязательные условия эффективности очистки стоков флотаторами ФУ

Флотаторы ФУ гарантированно очистят сточные воды от примесей, указанных в таблице при соблюдении следующих условий протекания технологического процесса:

  • сточные воды при поступлении в оборудование должны иметь температуру не более +40 градусов С, для объектов, где стоки подаются нагретыми до +60 градусов С предусмотрена комплектация ФУ специальным насосом;
  • рН сточных вод на входе должен находиться в пределах от 6,5 до 8,5, если на объекте есть отклонения от этих показателей, нужно устанавливать оборудование, изготовленное из нержавеющей стали и материалов с высокими характеристиками стойкости к коррозии;

Почему выбирают технологические решения «ЭКОВОДСТРОЙТЕХ®»:

  • технологические процессы происходят автономно без помощи оператора, они полностью автоматизированы;
  • оборудование легко интегрируется в системы очистных сооружений;
  • расширенная модельная линейка разрешает выбрать оптимальный вариант для любого объекта;
  • комплексная очистка стоков от неорганических примесей;
  • высокая степень очистки в соответствии с нормативами, установленными на территории стран Таможенного Союза;
  • оборудование компактно, для размещения требуется небольшая площадка;
  • флотационная установка может размещаться, как в непосредственной близости к источнику сточных вод, так и на значительном расстоянии;
  • простота эксплуатации и технического обслуживания;
  • возможность очищать стоки, рекуперировать и селективно выделять примеси;
  • оборудование невосприимчиво к залповым сбросам.
