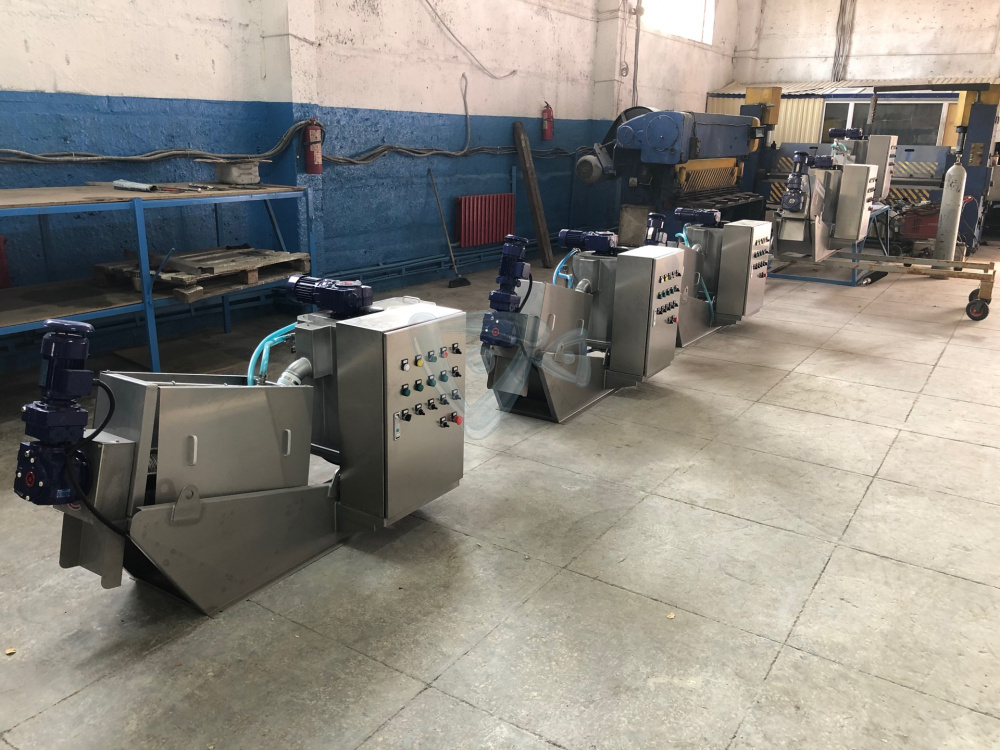

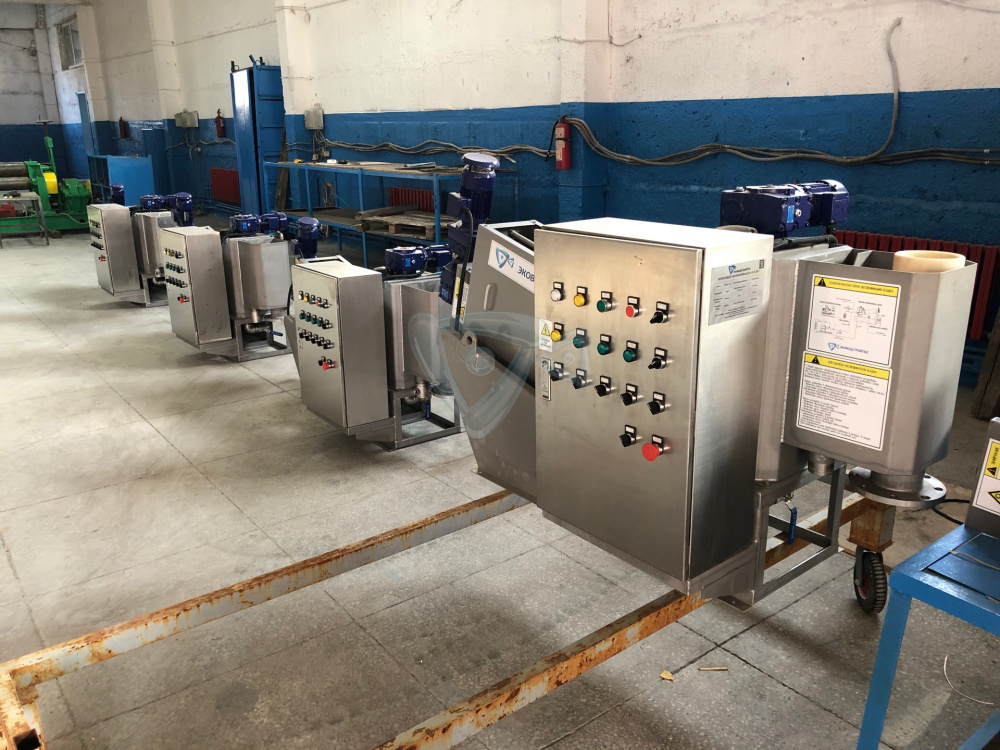

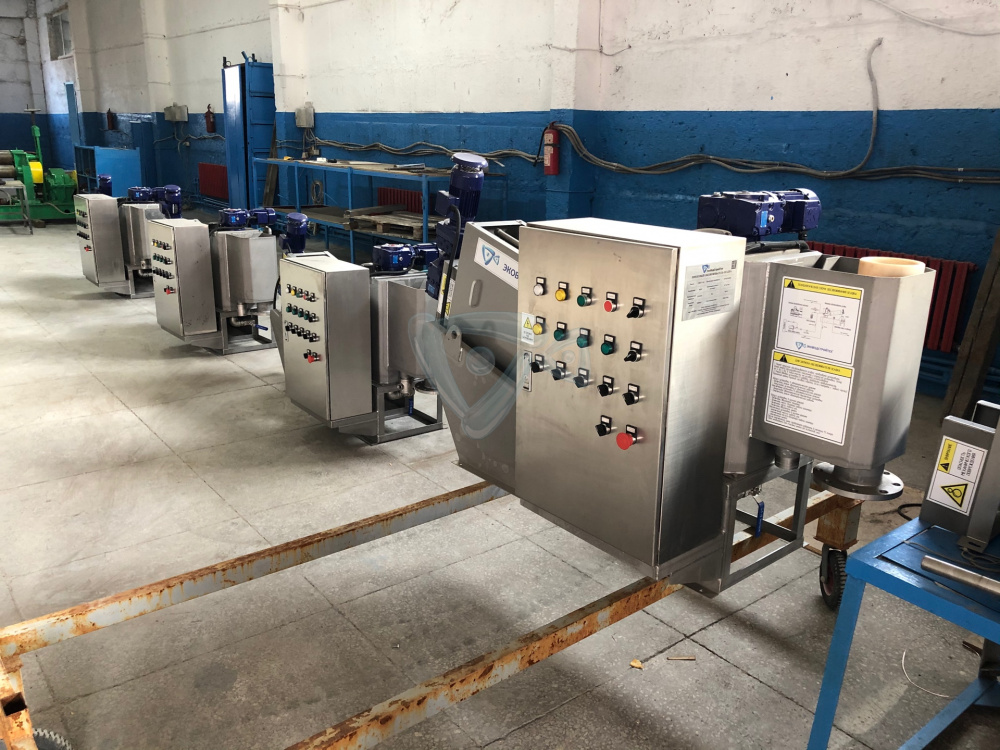

Установка шнекового обезвоживания осадка "УШОС"

Проблема утилизации осадка - одна из самых больших при очистке стоков. Используемая технология хранения его на иловых полях (площадках) из-за постоянного роста объемов ила требует значительных площадей, которых обычно не хватает вблизи населенных пунктов или они изымаются из сельскохозяйственного пользования, что экономически невыгодно и затратно.

Понимая важность проблемы, специалисты компании «Эководстройтех» постоянно занимаются ею, создавая большую линейку разнообразных устройств для уменьшения объема осадков на выходе. Одним из перспективных решений в этом направлении являются разработанные новые установки обезвоживания осадка шнекового типа.

Инновационность установок, их соответствие современным требованиям в отрасли и потребительские характеристики выгодно отличают оборудование от аналогичных изделий. Изделия защищены патентами, выпускаются на заводе компании «Эководстройтех», комплектуются узлами и деталями собственной разработки и производства. В результате стоимость их конкурентоспособна на рынке и значительно ниже, чем Вам могут предложить другие производители.

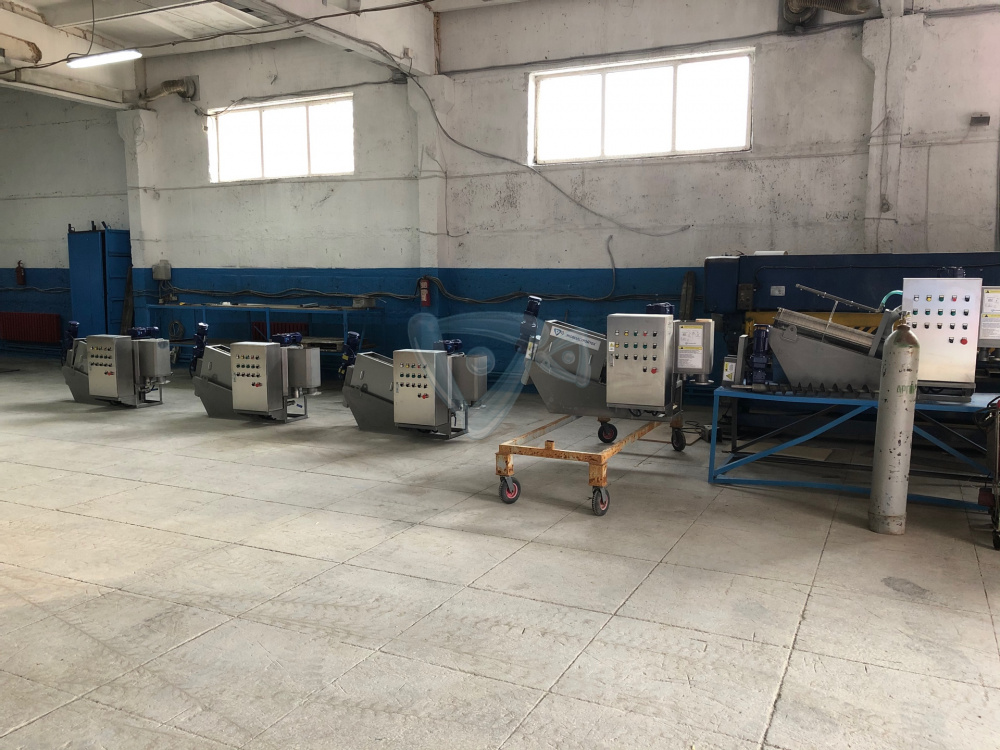

Ассортимент установок «Эководстройтех» шнекового обезвоживания осадка

Сегодня компанией освоено в производстве и предлагается заказчикам 17 модификаций установок шнекового типа, предназначенных для обезвоживания осадка на очистных сооружениях. Они разнятся по производительности (от 5…7 до 520…640 кг/час), возможностью обрабатывать ил с очистных сооружений, производительностью 10…50 тыс.м³/час при различных концентрациях ила (0,2…52 мг/л).

Марка установки Производительность (кг/час) Концентрация ила (мг/л)
10000 20000 30000 40000 50000
Объем подачи стоков м3/час
УШОС-101 5…7 0,5 0,25 0,2 0,15 0,14
УШОС-131 10…14 1 0,5 0,4 0,3 0,28
УШОС-201 15…20 1,5 0,75 0,6 0,5 0,4
УШОС-202 30…40 3 1,5 1,2 1 0,8
УШОС-203 45…60 4,5 2,25 1,8 1,5 1,2
УШОС-301 50…70 5 2,5 2 1,5 1,4
УШОС-302 100…140 10 5 4 3 2,8
УШОС-303 150…210 15 7,5 6 4,4 4,2
УШОС-304 200…280 20 10 8 6 5,6
УШОС-351 100…120 10 5 4 3 2,4
УШОС-352 200…240 20 10 8 6 4,8
УШОС-353 30…360 30 15 12 9 7,2
УШОС-354 400…480 40 20 16 12 9,6
УШОС-401 130…160 13 6,5 5 4 3,2
УШОС-402 260…320 26 13 10 8 6,4
УШОС-403 390…480 39 19,5 15 12 9,6
УШОС-404 520…640 52 26 20 16 12,8

Устройство установок

В установках «Эководстройтех» шнекового типа, предназначенных для обезвоживания осадка, использован принцип винтовой экструзии, что является в отрасли новым направлением разделения твердой и жидкой фаз. Эффективность работы достигается:

  • за счет использования в конструкции винтовых прессов с изменяемыми диаметрами спиралей и шагом витков на них;
  • устройством минимально возможного интервала между подвижными и неподвижными кольцевыми пластинами.

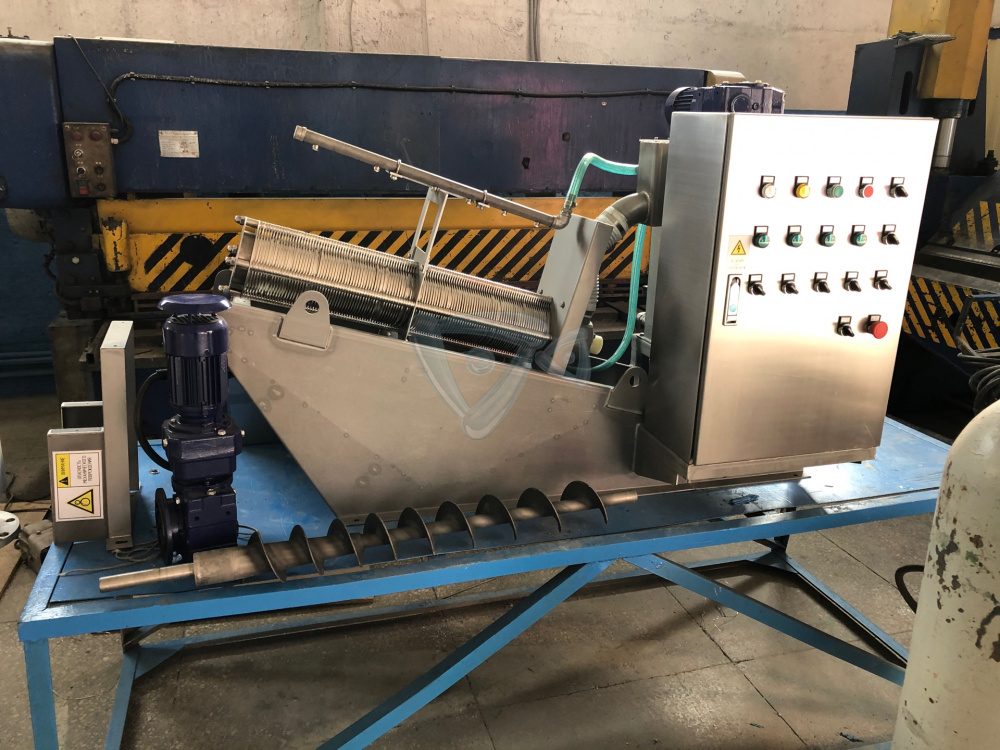

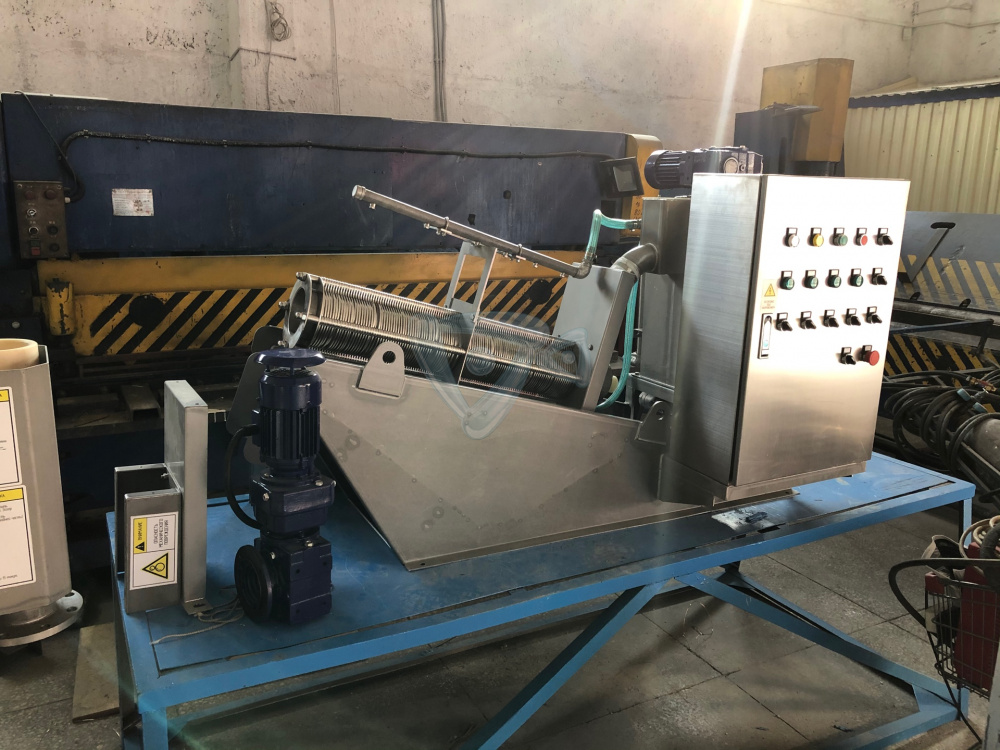

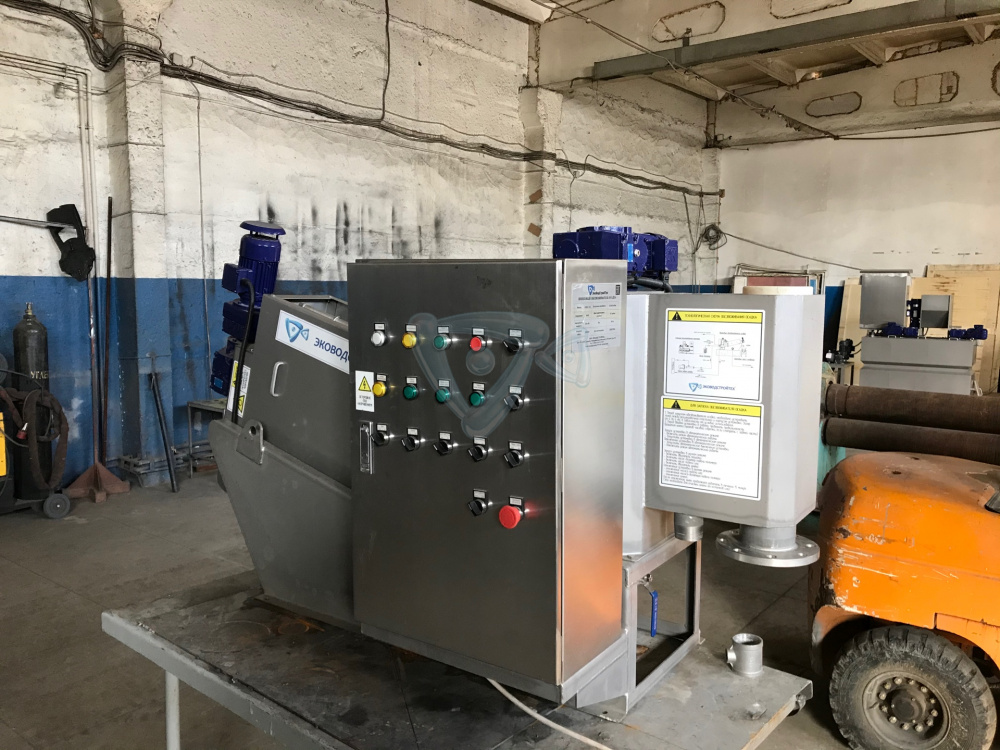

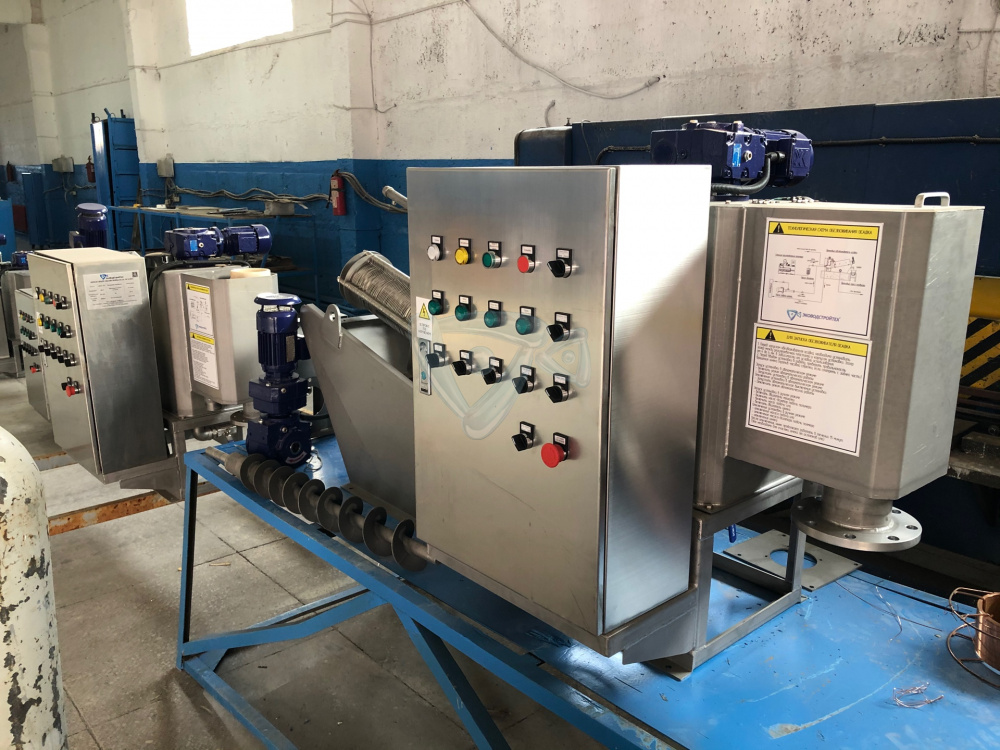

Установки состоят из цилиндрического корпуса, винтового шнека, набора подвижных и неподвижных кольцевых пластин, привода.

Неподвижные кольцевые пластины крепятся к корпусу винтами с установкой прокладки между каждой их парой. Подвижные расположены между неподвижными в зазоре, образуемом прокладками и ограниченном по периметру телами винтов. По оси корпуса (в том числе и на участке между пластинами) расположен вал с винтовой спиралью. Он выполнен с изменяющимся диаметром (увеличивается к концу) и разным шагом спирали.

Электрическая мощность и водопотребление

Наимено- вание Мощность мотор редуктора (кВт) Промывка обору-дования Кол-во воды для промывки обору- дования (л/ч) Частота обслуживания оборудования Частота замены деталей (год)
Шнек Миксер Общее Шнек Кольца шнека
УШОС-101 0,18 0,18 0,36 0.1Mpa ~0.2Mpa 24 5 минут в день 5 3
УШОС-131 0,18 0,18 0,36 48 5 3
УШОС-201 0,37 0,18 0,55 32 5 3
УШОС-202 0,74 0,55 1,29 64 5 3
УШОС-203 1,11 0,55 1,66 96 5 3
УШОС-301 0,75 0,55 1,3 40 10 5
УШОС-302 1,5 0,75 2,25 80 10 5
УШОС-303 2,25 1,1 3,35 120 10 5
УШОС-304 3 1,1 4,1 160 10 5
УШОС-351 1,1 0,75 1,85 60 10 5
УШОС-352 2,2 1,1 3,3 120 10 5
УШОС-353 3,3 1,5 4,8 180 10 5
УШОС-354 4,4 0.75+0.75 5,9 240 10 5
УШОС-401 1,5 1,1 2,6 80 10 5
УШОС-402 3 1,5 4,5 160 10 5
УШОС-403 4,5 1.1+1.1 6,7 240 10 5
УШОС-404 6 1.1+1.1 8,2 320 10 5

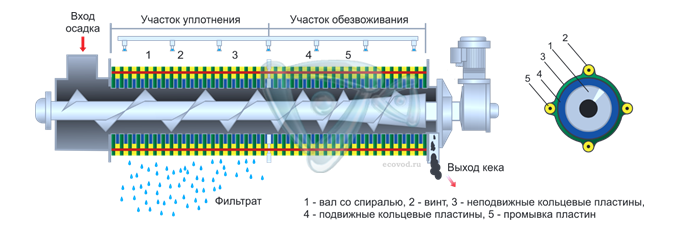

Обезвоживание осадка

Ил подается вовнутрь корпуса установки через приемный бункер и перемещается вдоль него к выходному патрубку винтовым (шнековым) прессом.

В корпусе имеется два участка. В пределах первого винтовой пресс имеет вал постоянного диаметра, но спираль, шаг которой уменьшается. За счет последнего происходит первичное сдавливание осадка и выдавливание из него воды. На втором участке вал утолщается, внутренний объем корпуса уменьшается, а проходящий по участку осадок еще больше сжимается и обезвоживается.

Обезвоженный и уплотненный кек через выходной патрубок сбрасывается в приемный контейнер или на отводящий транспортер.

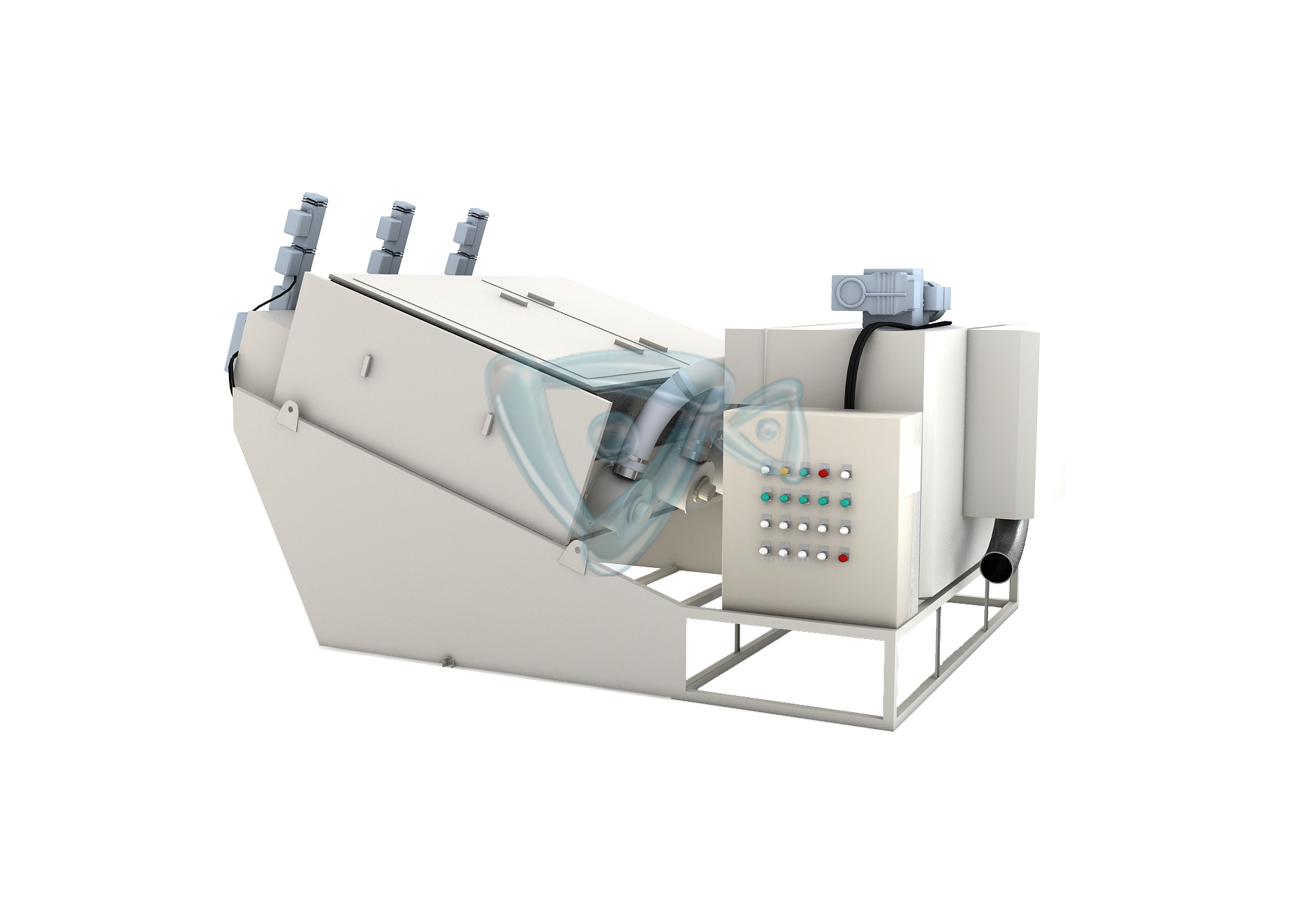

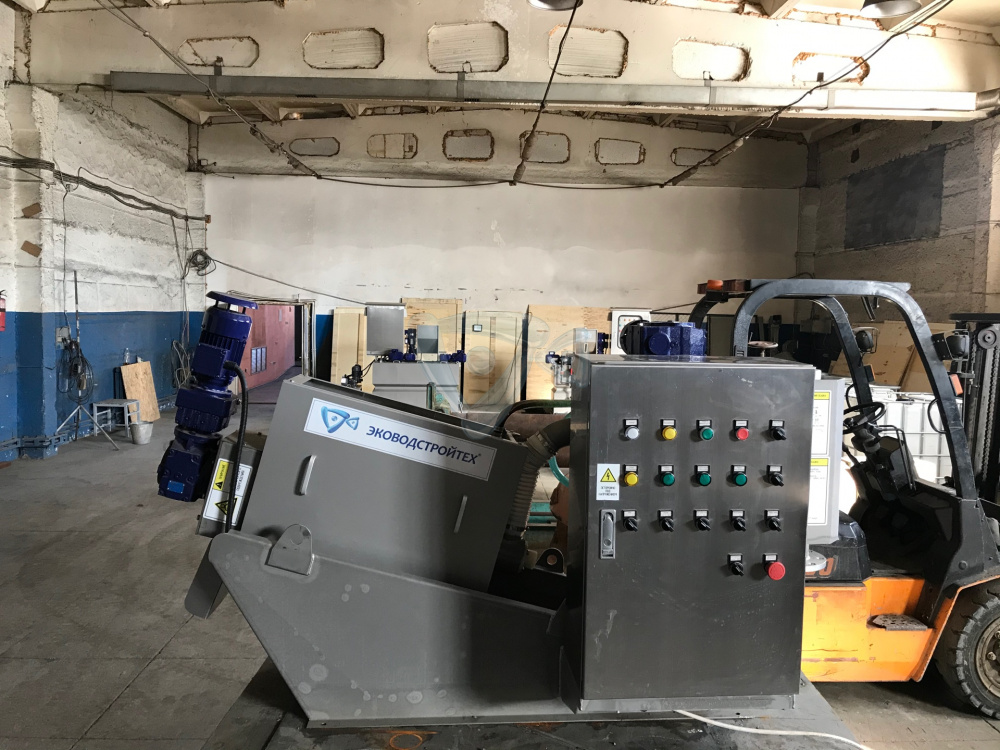

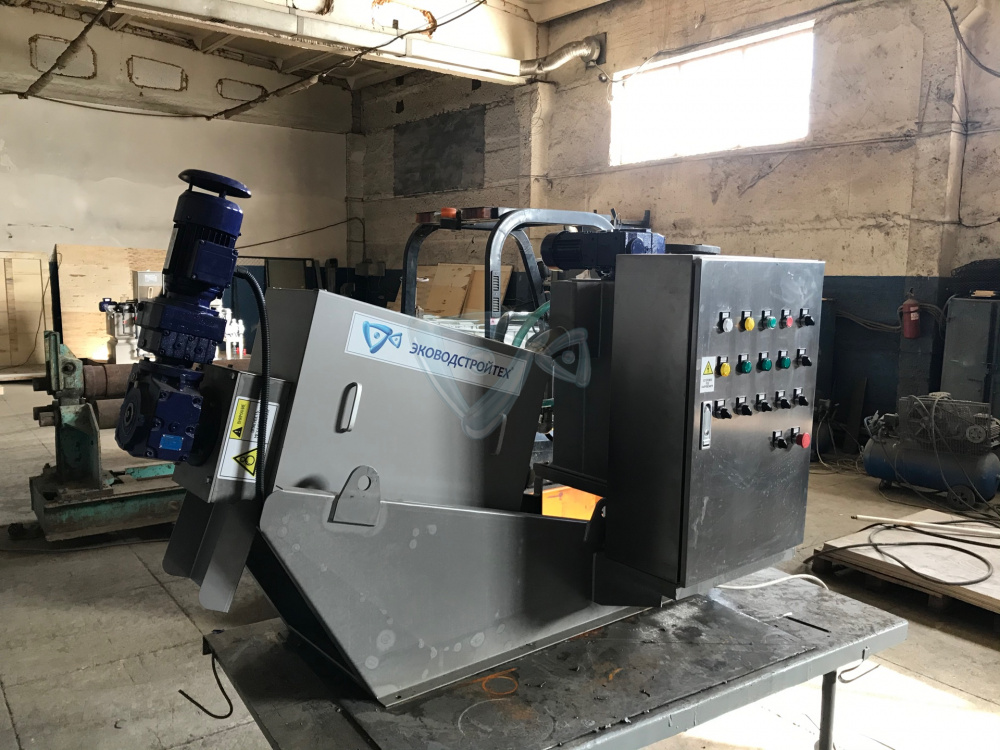

Конструкция установок

В отличиях конструкций установок - количество шнековых прессов (1…4), их диаметр (10…40 см) и длина (21,5…87,5 см). Естественно, и габаритные размеры (185х90х125…252,5х256х550 см). Такой большой ассортимент изделий позволяет комплектовать любые существующие и перспективные очистные сооружения, не производя лишних капитальных затрат.

Установки применяются самостоятельно для обезвоживания шлама, образуемого на очистных сооружениях. Могут встраиваться в линию вместо другого оборудования, например, центробежного фильтра.

  1. Трубопровод подачи илового осадка
  2. Трубопровод опорожнения смесительного бака
  3. Трубопровод подачи воды на промывку
  4. Трубопровод перелива осадка
  5. Отвод фильтрата

Габаритные размеры

Марка установки Размеры шнека Габаритные размеры (мм) Вес установки (кг)
Кол-во (шт.) Диаметр (мм) Длина (мм) Длина L Ширина W Высота H Сухой Заполненной
УШОС-101 1 100 215 1850 900 1250 220 315
УШОС-131 1 130 250 2000 900 1300 250 395
УШОС-201 1 200 350 2510 900 1300 420 540
УШОС-202 2 200 350 2560 1050 1300 550 660
УШОС-203 3 200 350 2610 1506 1537 840 1150
УШОС-301 1 300 500 3330 1050 1760 900 1300
УШОС-302 2 300 500 3530 1290 1760 1350 2000
УШОС-303 3 300 500 3680 1620 1760 1900 2700
УШОС-304 4 300 500 3830 2010 1760 2500 3600
УШОС-351 1 350 680 4040 1160 2130 1100 2000
УШОС-352 2 350 680 4390 1650 2130 2100 3250
УШОС-353 3 350 680 4520 1980 2130 3100 4600
УШОС-354 4 350 680 4750 2515 2130 4100 5700
УШОС-401 1 400 875 4680 1345 2100 2800 4800
УШОС-402 2 400 875 5000 1880 2560 4000 6500
УШОС-403 3 400 875 5010 2585 2100 5500 8000
УШОС-404 4 400 875 5250 3105 2560 7000 9500

Преимущества установок «Эководстройтех» шнекового типа «УШОС»

Инновационные решения, использованные специалистами компании «Эководстройтех» при разработке конструкций установок шнекового типа, позволили создать изделия, заметно отличающиеся преимуществами перед конкурирующими.

Во-первых, установки универсальны и могут использоваться на разных очистных сооружениях. Практика показала их эффективность в очистных сооружениях:

  • муниципального использования;
  • пищевой, бумажной, кожевенной, фармацевтической промышленности;
  • предприятий сельскохозяйственного значения, содержания птицы и животных, их убоя, обработки;
  • предприятий нефтедобычи, нефтепереработки, нефтехимического машиностроения и пр.

Перспективность установок обеспечивается их эффективностью при различных плотностях ила, даже низкой (от 2000 мг/л). И возможностью проводить обезвоживание шламов, содержащих нефть, масла, жиры.

Во-вторых, конструктивные особенности установок исключают быстрое их засорение. Решено это установкой специально подобранных по размерам и зазорам подвижных и неподвижных кольцевых пластин. Исключение частой промывки уменьшает расход воды на такую операцию, общие эксплуатационные расходы.

В-третьих, отсутствие частого засорения позволяет легко просчитывать периоды необходимых остановок оборудования для промывки. Это позволяет подключать установки к автоматическим системам управления и работать без присутствия человека.

В-четвертых, установки при работе потребляют меньше электроэнергии, чем аналоги. Они требуют меньше воды для промывки. Работа в автоматическом режиме исключает требование постоянного присутствия операторов, которые обслуживают установку. Все это приводит фактически к значительному снижению эксплуатационных затрат.

В-пятых, установки работают без шума, без вибрации, они не позволяют распространяться неприятному запаху. Все это, вместе с малой скоростью (2…3 об/мин.) вращения вала, позволяют им минимально воздействовать на окружающую среду, не нагружая ее вторичными загрязнениями.

В-шестых, все элементы установки, ее узлы сделаны из нержавейки и оптимально конструктивно. Износ может затронуть только шнековый вал и подвижные кольцевые пластины, которые при этом подлежат замене. Периодичность последнего зависит от нескольких причин: вид обезвоживаемых осадков, способа восстановления изделий, ежедневной профилактики оборудования.

В-седьмых, в достоинствах установок «Эководстройтех» возможность работать напрямую с аэротенками. Это исключает необходимость установки какого-либо дополнительного оборудования для уплотнения ила. Как итог уменьшается необходимость площадь очистных сооружений и, естественно, затраты на их строительство.

Скачать паспорт установки шнекового обезвоживания осадка

Подбор оборудования осуществляется специалистами компании с помощью опросного листа, который вы можете скачать здесь
