Трубный статический смеситель СМТС

Трубный статический смеситель СМТС

Просмотров за год - 191, за последние 7 дней - 9

Смеситель применяется для быстрого размешивания и распределение химического реагента в потоке жидкости. Такая технология используется за рубежом уже более 40 лет, но в нашей практике применяется не так часто. Хотя использование трубного смесителя позволит успешно выполнять самые различные задачи в различных сферах применения.

В частности с помощью смесителя можно производить насыщение раствором и газов реагентами, проведения химических реакций, измельчение (диспергирования) жидкостей и многое другое. Кроме того смесители могут использоваться для процесса гомогенизации, создания однородной структуры жидкости для различных по вязкости и расходу жидкостями.


Гомогенизация растворов статическим смесителем производится в проходящих непрерывно процессах без применения вращающихся или движущихся механических устройств. Весь процесс обеспечивается насосом и компрессором, которые создают необходимый расход и давление. Величина диаметров смесителей, применяемых в лабораторных процессах может быть от нескольких миллиметрах до одного метра и даже больше.

Технические характеристики

Модель

DN

Пропускная способность

м3/час.

Время смешения

сек.

Потери напора

бар.

Длина, мм

СМТС-25

25

2

0,8-1,2

1,2-1,5

520

СМТС-32

32

3

520

СМТС-40

40

5

590

СМТС-50

50

10

650

СМТС -65

65

15

800

СМТС -80

80

20

960

СМТС -100

100

30

1120

СМТС -125

125

50

1290

СМТС -150

150

75

1550

СМТС -200

200

130

1760

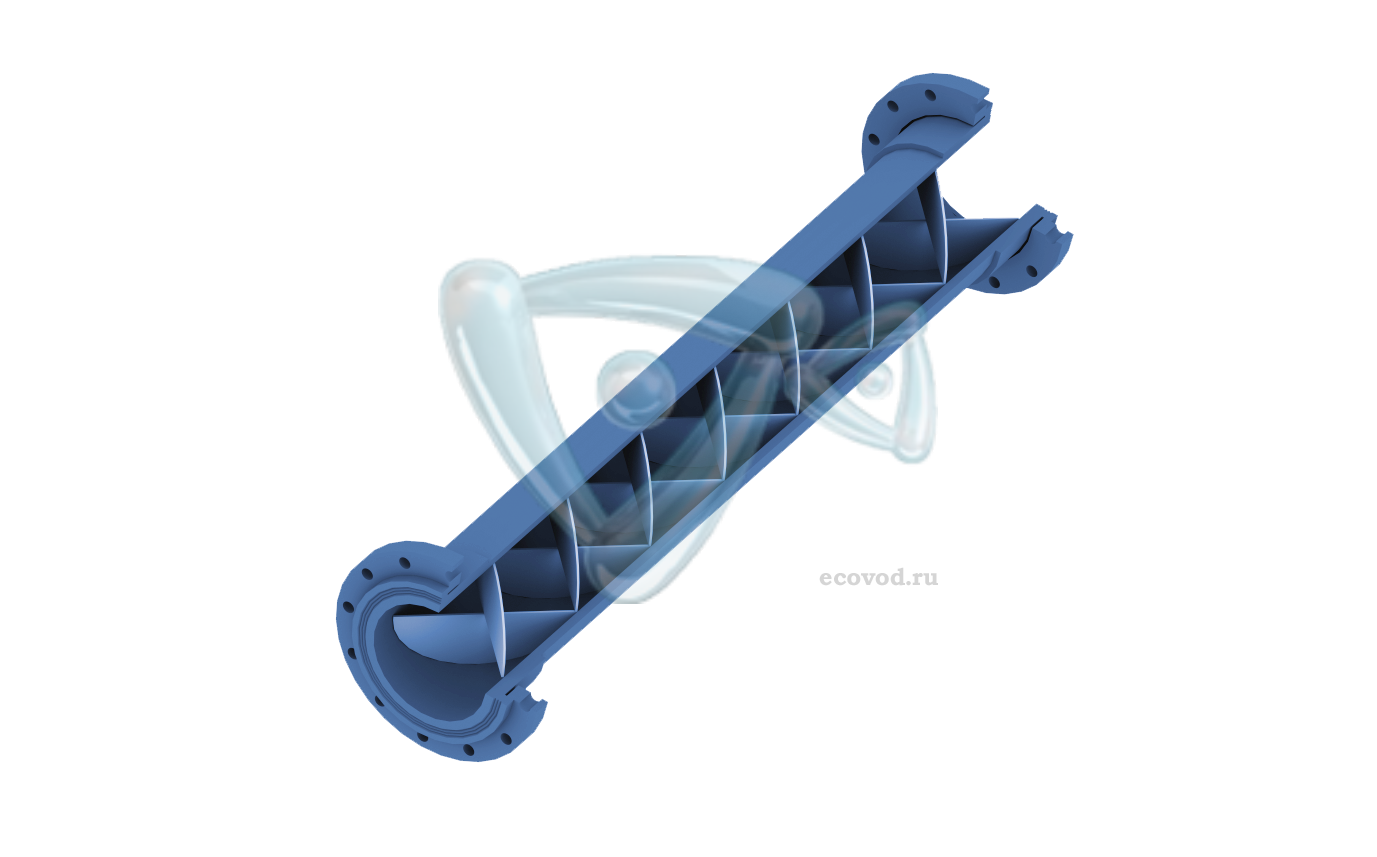

Устройство состоит из трубы, в которой последовательно установлены смесительные элементы. Чтобы перемешивание жидкости происходило равномерно в вертикальном и горизонтальном направлении, элементы последовательно повернуты на 90º друг от друга. При прохождении потока под действием элементов, происходят внутренние изменения структуры потока, он получается однородным по концентрации состава, температуре и напору.

Количество установленных для смешивания элементов меняется для различных технологических процессов. Их число зависит от состава веществ для смешивания, величины расхода, заданной степени гомогенности, создаваемого напора необходимого для преодоления сопротивления элементов, диаметра смесителя и других конструктивных особенностей.

Во многих случаях эффективность работы статических смесителей очень сильно зависят от применяемого технологического процесса. Поэтому специалисты нашей компании ЭКОВОДСТРОЙТЕХ проводят отдельные расчеты параметров смесителя для технологических процессов, применяемых заказчиком. В основу расчета принимаются результаты экспериментальные данные, которые подтверждены при работе на действующих производствах водоподготовки и очистки воды.

Смесители используются для внесения в поток различных реагентов. В результате прохождения через смеситель происходит равномерное распределение внесенных компонентов и стабилизируется температура. Для своей работы смесители не нуждаются в дополнительные подачи энергии, рабочий процесс проходит под действием напора потока, который смешивает внесенные добавки.

Устройства нормализуют подачу реагентов, позволяют интенсифицировать проходящие процессы, в частности, оптимизировать промежуток времени до полного внедрения внесенных веществ. Все это в конечном итоге позволит уменьшить эксплуатационные затраты. Смесители СМТС, при внесении газов, производят более тщательное диспергирование и энергичное насыщение потока, в отличии от обычных и эжекторных систем.

Как правило эффективность использования различных моделей статических устройств отличаются для разных технологических процессов. К примеру эффективность работы винтовых смесителей ниже, чем созданные компанией ЭКОВОДСТРОЙТЕХ рекомбинирующие смесители. Но в тех процессах где требуется низкое противодавление, винтовые смесители до сих пор применяются.

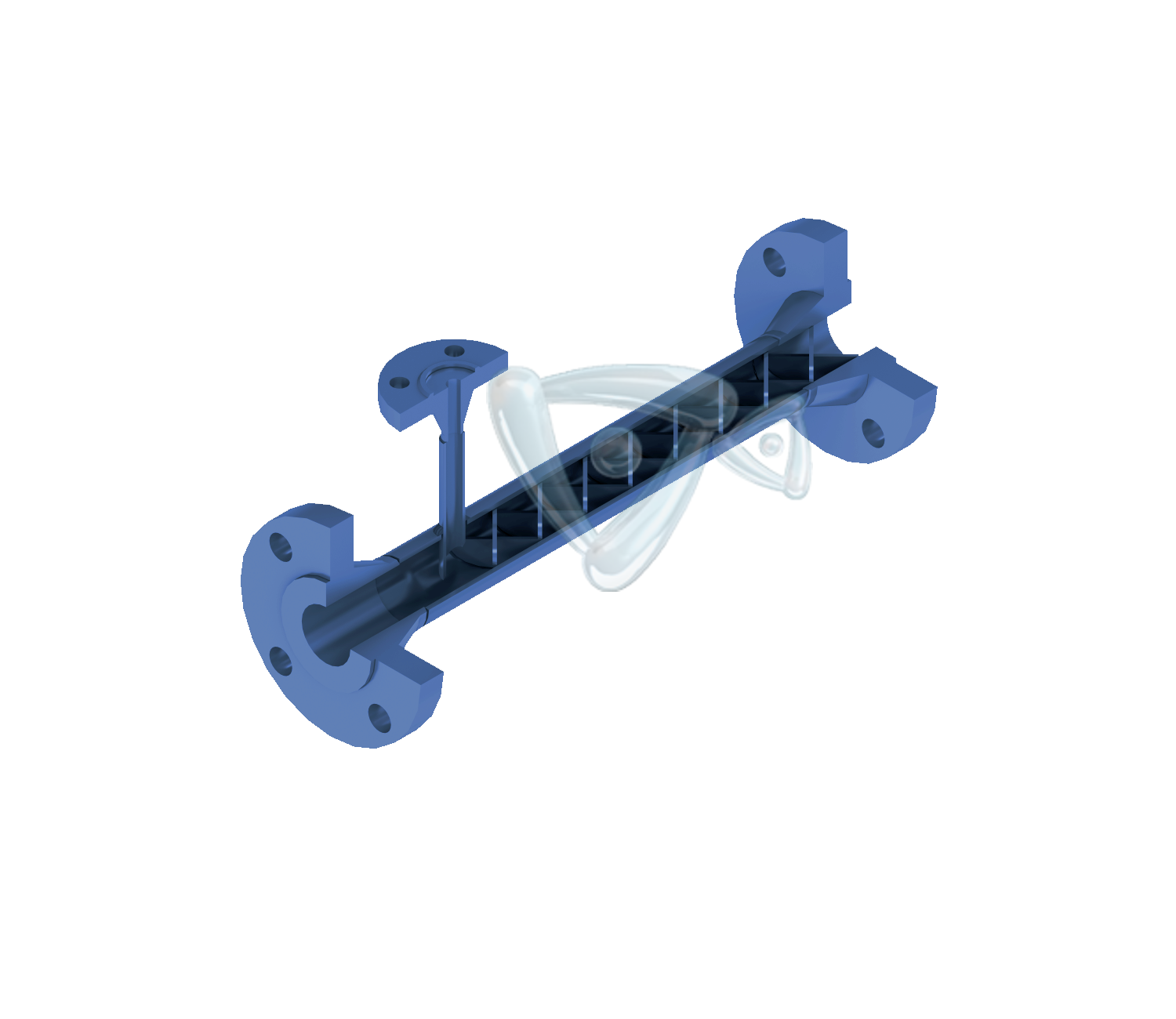

Выпускаемые компанией ЭКОВОДСТРОЙТЕХ статические смесители, по заявке покупателя, могут укомплектовываться арматурой ввода и дозировки реагентов, что позволяет упростить монтаж систем подключения смесителя и введения реагентов.

Сфера использования

Устройства применяются в разных сферах промышленности, как для выполнения конкретных работ, так и для использования в сложных технологических схемах. Ниже приведены наиболее применяемые схемы использования:

  1. Интенсификация с введением флокулянта. Применение этой схемы позволяет значительно уменьшить количество применяемых реагентов.
  2. Аэрация, закачка в поток кислорода или озона.
  3. Гомогенизация, позволяет заменить смесители с механическим смешиванием.

Конструкции смесителей компании ЭКОВОДСТРОЙТЕХ

Смесители типа СМТС, выпускаемые компанией ЭКОВОДСТРОЙТЕХ разработаны в результате многочисленных разработок сотрудников компании и не имеют аналогов. На оригинальные конструкторские решения, внедренные в нашу продукцию, компанией ЭКОВОДСТРОЙТЕХ получен патент.

При проектировании конструкции смесителя, специалистами компании был тщательно проработан каждый узел, что дало возможность изготавливать устройства разных размеров. Мы с успехом изготавливаем продукцию с диаметрами от 50 до 400 мм, и наши производственные мощности вполне могут осилить любой объем выпуска для крупных промышленных предприятий.

Основой эффективных разработок компании ЭКОВОДСТРОЙТЕХ являются научные исследования с учетом опыта применений новейших разработок ведущими мировыми компаниями. Многократно проведенные экспериментальные испытания подтверждают надежность и безотказность работы наших устройств.

Преимущества смесителей типа СМТС

  • Полная интенсификация все выполняемых процессов.
  • Экономия эксплуатационных расходов.
  • Нет механически движущихся узлов, поэтому нет необходимости постоянного обслуживания и значительно снижена возможность поломки.
  • Нет необходимости применения дополнительных емкостей и использования дополнительной электроэнергии.
  • Большое разнообразие выпускаемых моделей с различной производительностью.
  • Смешивание компонентов происходит непрерывно.
  • Простое подключение и использование с действующим технологическим процессом.
  • Диаметр смесителя совместим со всеми распространенными размерами труб.
  • Нет доступа воздуха при работе во внутрь смесителя, полная герметичность соединений.
  • Закрытость конструкции обеспечивает чистоту на участке и выполнение гигиенических нормативов.

Критерии выбора устройства

Методики технологических процессов по смешиванию жидкостей и газов, а также внесения реагентов довольно разнообразны. Применяются и такие процессы, когда нет необходимости в использовании комплекса различных смесительных блоков. В этом случае можно не прибегать к сложным расчетам, необходимым для больших комплексных систем.

Для простых технологических схем компания предлагает применить простые доступные аппараты смешивания. На основании нашего опыта они полностью обеспечат все необходимые условия для использования в вашем технологическом процессе.

Получить полную информацию по выбору оборудования можно получить позвонив по телефону в нашу компанию, или написав запрос на электронный адрес ecovod@ecovod.ru.
