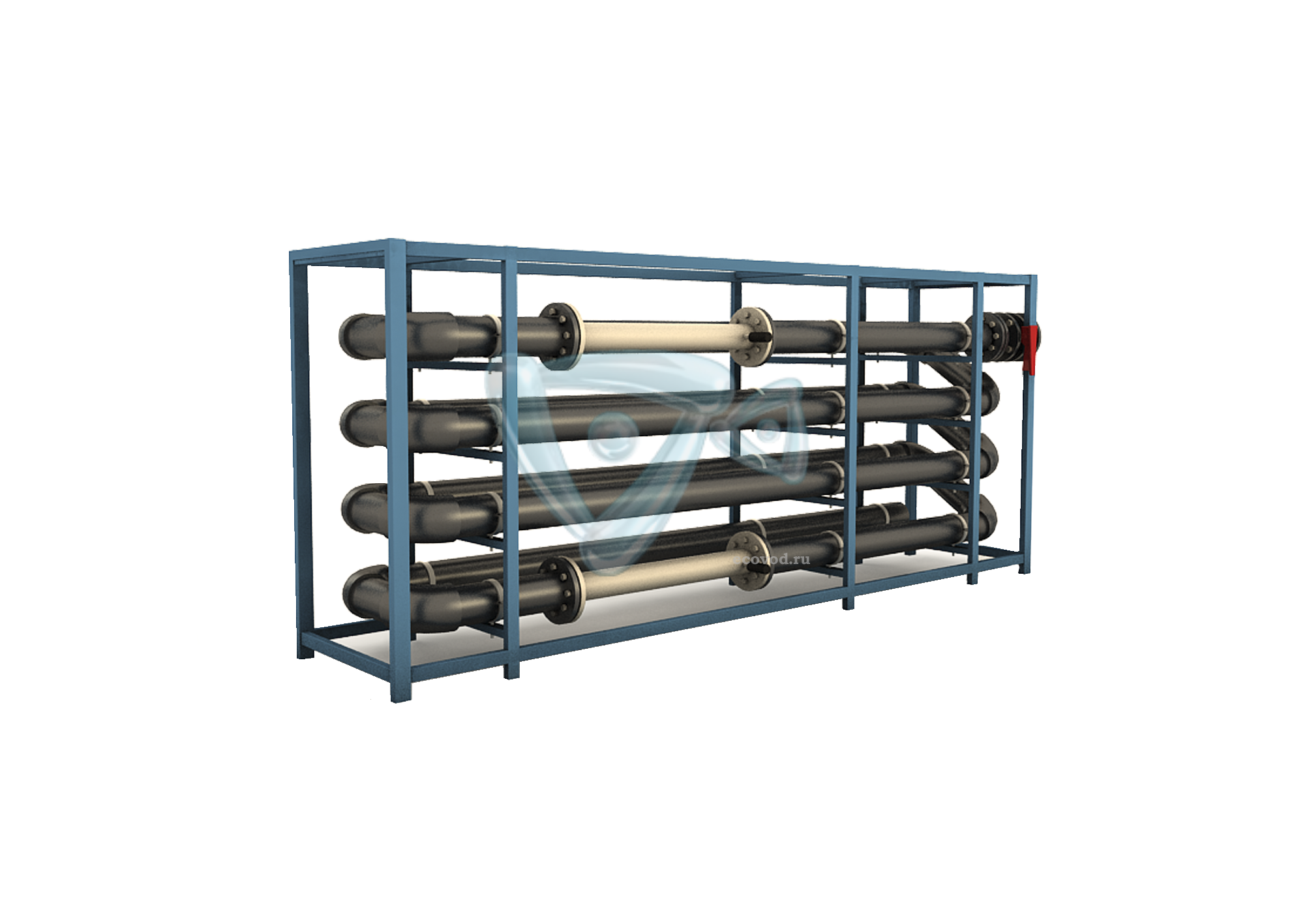

Трубный смеситель

Трубные смесители – конструкционно простое и эффективное оборудование, способное заменить классические мешалки. Разработанные специалистами ООО “Эководстройтех” установки могут применяться в системах очистки городских и промышленных сточных вод, а также в ряде производственных процессов. Индивидуальный подход к решению различных технологических проблем и высокая эффективность сделали трубный смеситель популярным оборудованием.

Преимущества трубных смесителей

Востребованность трубных смесителей ООО “Эководстройтех” определяется их надежностью и долговечностью. Немаловажную роль играет индивидуальный подход к решению производственных проблем и возможность выбрать оптимальный для конкретного случая вариант. Среди преимуществ подобных установок следует отметить:

  • отсутствие движущихся элементов – это минимизирует вероятность выхода установки из строя, поэтому отпадает необходимость в регулярном ее обслуживании;
  • интенсификацию технологических процессов за счет снижения продолжительности процесса смешивания;
  • непрерывность процесса – смешивание реагентов производится без технологических перерывов;
  • оптимальный расход реагентов;
  • возможность использования для нужд различных производств – установки предлагаются с разной производительностью и отличаются материалом исполнения;
  • существенное снижение эксплуатационных и капитальных затрат, обусловленное отсутствием дополнительных резервуаров для смешивания, а также расходов на электроэнергию и др.;
  • применимость при модернизации существующих технологических линий;
  • герметичность системы – отсутствие доступа воздуха к смешиваемым компонентам очень важно в ряде производств;
  • гигиеничность – обусловленная закрытостью конструкции, вероятность попадания инородных включений минимальна

Технические характеристики

Тип устройства ТС-2 ТС-5 ТС-10 ТС-15 ТС-20 ТС-30 ТС-40
Производительность м3/час 2 5 10 15 20 30 40
Протяженность, мм 20150 21300 31050 41750 55600 63900 81300
Длина L, мм 2000 2250 3400 4650 6250 7200 9200
Ширина B, мм 450 550 550 650 800 900 1100
Высота H, мм 800 1000 1000 1100 1100 1450 1550
Диаметр Dy, мм 65 80 90 100 150 160 200
Вес, кг 80/156 150/280 190/320 255/420 350/540 430/690 520/880
Материал изготовления Поливинилхлорид/нержавеющая сталь
Габаритный чертеж
Паспорт

Область применения

Устройства статического смешения предназначены для ввода в движущийся поток жидкости химических реагентов. Последние могут находиться в жидкой или газообразной фазе. Благодаря простоте конструкции, высокой надежности и другим положительным характеристикам трубный смеситель может использоваться в разных отраслях:

  • фармакологической;
  • пищевой;
  • химической и др.

Такое оборудование позволяет решать отдельные технологические проблемы или может стать частью сложной системы. Использование трубных смесителей вместо традиционных мешалок при приготовлении или гомогенизации растворов обеспечивает быстрое получение однородного по всему объему состава без использования объемных баков. Применение таких устройств в системах озонирования и аэрации позволяет добиться высокого насыщения жидкости газом при оптимальных гидравлических потерях.

Трубные смесители активно применяются в системах очистки сточных вод. Здесь начинаются основные физико-химические процессы. Через патрубок ввода подается:

  • коагулянт – для снижения значений БПК, ХПК и содержания фосфора, доочистки от мелкодисперсных механических примесей и др.;
  • флокулянт – улучшающий хлопьеобразование загрязнений, что способствует лучшему их последующему удалению во флотаторе;
  • щелочь – для нормализации показателя рН и др.

Принцип действия и конструкция установки

Особенность разработанной ООО “Эководстройтех” установки заключается в полном отсутствии движущихся элементов. Процесс смешивания основной жидкости с вводимым компонентом реализуется за счет преобразования механической энергии потока. В месте подачи в трубопровод реагента образуются зоны турбулентности, которые улучшают перемешивание и протекание химических реакций. Установка создается с учетом особенностей используемых компонентов, вязкости жидкостей и других показателей технологического процесса, поэтому на выходе достигается максимальный эффект.

Наши предложения

Технологические задачи дозировки реагентов и смешивания жидкостей разнообразны. Мы предлагаем довериться опыту наших специалистов, которые готовы предложить оптимальные решения. В простых случаях подойдет стандартное оборудование и не потребуются дополнительные расчеты, которые обязательны в случае сложных составов или значительных объемов. Мы обеспечим ваше производство недорогими и сравнительно небольшими устройствами. Они обеспечат приемлемую эффективность и сохранение конкурентного эксплуатационного качества. В случае сложных технологических процессов производится индивидуальная доводка смесительного модуля и специальная компоновка смесительных блоков. Консультацию по выбору и заказу трубных смесителей можно получить по телефону или отправив запрос по электронной почте.
