Тонкослойный отстойник со скребком ОТС

Тонкослойный отстойник со скребком ОТС

Тонкослойные отстойники со скребком – это оборудование для очистки сточных вод от взвешенных веществ, свободных нефтепродуктов, разделения суспензий после обработки реагентом. Это эффективные устройства, занимающие меньшую площадь в сравнении с обычными горизонтальными и вертикальными установками для отстаивания. Этот фактор обуславливает простоту интеграции в технологическом цикле очистного оборудования.

Эффективность оборудования

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает предприятиям и частным лицам данное очистное оборудование в горизонтальном исполнении, укомплектованное тонкослойными модулями собственной разработки. Линейка тонкослойных отстойников со скребком «ОТС» представлена моделями производительностью от 1 до 50 м3/час.

Рабочие элементы обеспечивают оптимальные условия для выделения из вод примесей, образования хлопьев, их осаждение. Практика показывает, что применение этого оборудования полностью исключает риски пропуска взвешенных частиц, включая органику и коллоидное железо, а, следовательно, осветительные фильтры не будут регулярно забиваться.

Модельный ряд

Модель установки Производительность,
 м3/час.
Габаритные размеры
(ДхШхВ), мм.
ОТС - 1 1 1400х1100х1750
ОТС - 3 3 1950х1100х1750
ОТС - 5 5 2650х2100х2300
ОТС - 10 10 2650х2100х2300
ОТС - 15 15 3400х2100х2300
ОГС - 20 20 4450х2100х2300
ОТС - 25 25 5200х2100х2300
ОТС - 30 30 6100х2100х2300
ОТC - 40 40 7950х2100х2300
ОТС - 50 50 9900х2100х2300

Сферы применения тонкослойных отстойников со скребком «ОТС»

Это очистное оборудование преимущественно актуально для производственных площадок и предприятий водоподготовки, поскольку действуют комплексно:

  • в канализационных стоках эффективно отделяется избыточный ил и сырой осадок;из стоков удаляются свободные нефтепродукты;
  • из вод удаляются взвешенные частицы;
  • эффективно разделяются суспензии после химических реагентов;
  • воды осветляются до норм, позволяющих вторичное использование в хозяйственных целях и более.

Конструкционные особенности

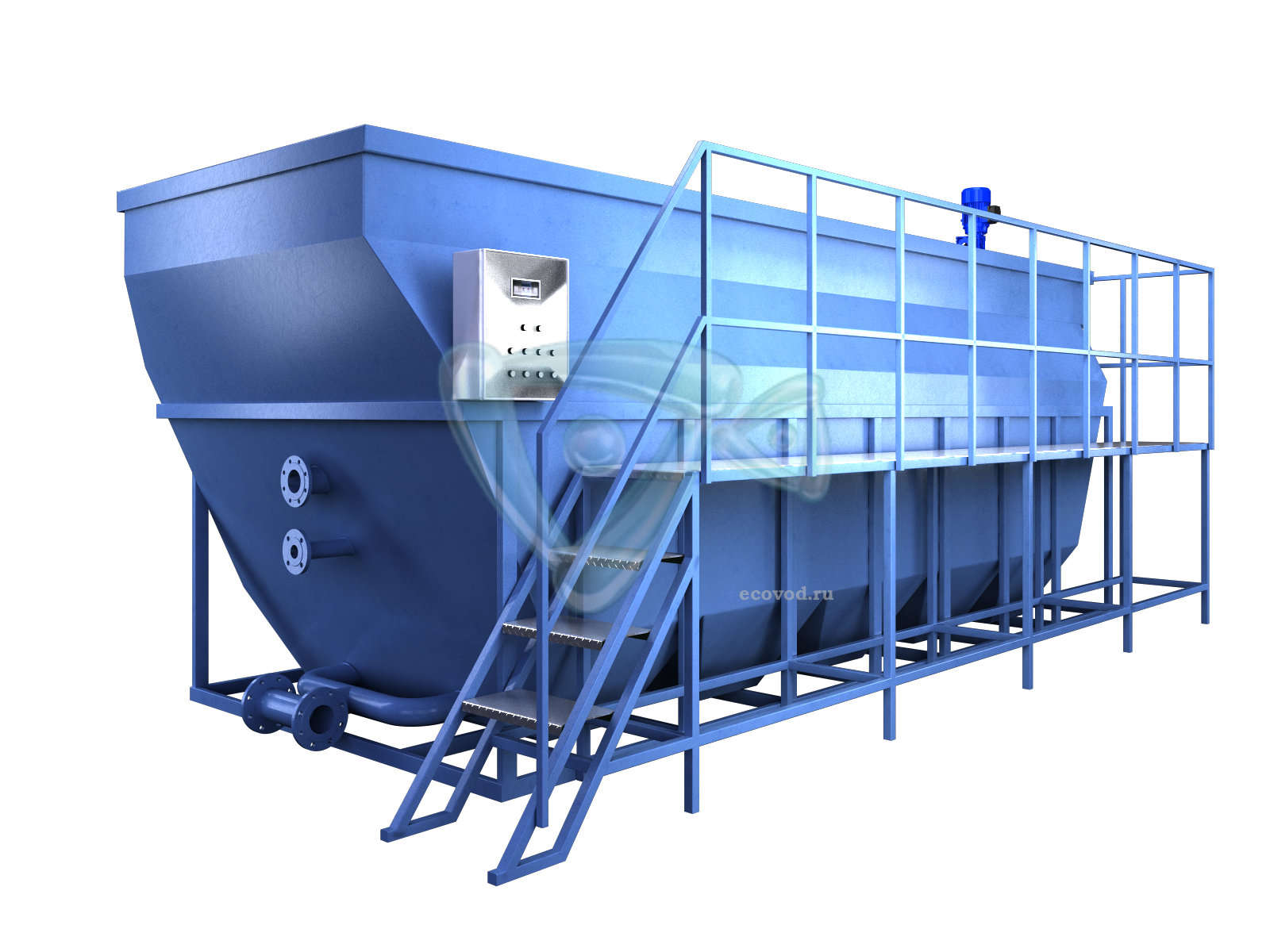

Тонкослойный отстойник со скребком представляет собой прямоугольную емкость из нержавеющей или углеродной стали. Во втором случае металл защищается специальным антикоррозионным покрытием. Внутренне пространство резервуара разделено на пять камер:

  • приемник, где нормализуются стоки;
  • зона тонкослойного отстаивания;
  • карман для очищенной воды, откуда она сбрасывается по горизонтальному сливу;
  • карман для всплывающего осадка;
  • конусообразный отсек на дне, куда оседает осадок.

Оборудование комплектуется скребковым механизмом, который приводит в действие мотор-редуктор, на нем предусмотрена противоаварийная защита. Электроэнергия поступает на установку через шкаф управления. По желанию заказчика тонкослойный отстойник со скребком может поставляться с дополнительными компонентами: ультразвуковой датчик осадка, электронный модуль с возможностями дистанционного управления, электрический привод на арматуру.

График эффективности

Эффективность отстойника с скребком ОТС

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Взвешенные в-ва, мг/л 100-1500 90-98%
Нефтепродукты, мг/л 5-50 50-80%

Принцип работы

В тонкослойных отстойников со скребком «ОТС» процесс осаживания примесей выполняется максимально интенсивно. Эффект достигается посредством увеличенной контактной поверхности и уменьшением в десятки раз дистанции, которую должна пройти взвесь. Равномерность процесса обеспечивается за счет использования параллельных пластин. Очистка стоков от примесей выполняется следующим образом:

  • отстаивание, гашение потока, нормализация в приемной камере;
  • тонкослойная очистка посредством противоточного движения воды и осадка;
  • осадок опускается в нижнюю часть емкости – на конусообразное дно, откуда удаляется по мере накопления;
  • всплывшие нефтепродукты удаляет скребок в специально для них предназначенный карман;
  • очищенные стоки сначала поступают в карман, откуда отводятся по сливу.

Преимущества тонкослойного отстойника со скребковым механизмом:

  • простая и надежная конструкция;
  • высокая производительность при компактных размерах;
  • время отстаивания снижается до 2-3 раз;
  • стоки очищаются от взвесей до 98%;
  • примеси удаляются самотеком, что снижает потребление электроэнергии;
  • оборудование не требует постоянного обслуживания.

Почему выбирают технологические решения компании «ЭКОВОДСТРОЙТЕХ®»:

  • мы всегда предлагаем наиболее эффективное решение проблем очистки сточных вод на конкретном объекте;
  • собственное производство и фирменные разработки разрешают поставлять клиентам высокоэффективное оборудование по низким ценам;
  • можем реализовывать комплексные решения: от разработки проекта до обучения обслуживающего персонала;
  • при реализации проекта специалисты учитывают все аспекты предстоящей эксплуатации: от химического состава стоков до рельефа местности;
  • длительные гарантии на продукцию и сервис.

Вы готовы сделать заказ?

Вы можете подать заявку на подбор и поставку оборудования по любому удобному вам каналу связи: по телефонам, по email, на сайте онлайн, в офисе продаж в Оренбурге. Наши сотрудники принимают заказы ежедневно по будням в рабочее время. Также они принимают заявки на поставку комплектующих и запчастей, техническое обслуживание, ремонт.
