Отстойник тонкослойный с контактной камерой ОТК

Отстойник тонкослойный с контактной камерой ОТК

Очистка сточных вод посредством отстаивания является наиболее простым и дешевым способом. Он часто используется на объектах различной специфики: в транспортной инфраструктуре, на производствах, в жилом секторе. Из загрязненной жидкости под воздействием естественной гравитации выделяются грубодисперсные примеси и в зависимости от плотности, всплывают на поверхность или оседают на дно. В зависимости от реализованной на объекте технологии очистки и необходимого уровня осветления, отстойники интегрируются в комплекс оборудования либо перед подачей жидкости на более сложные рабочие модули, либо после них – для финальной доочистки.

Эффективное решение

Компания «ЭКОВОДСТРОЙТЕХ®» предлагает предприятиям и частным лицам эффективное технологическое решение – тонкослойный отстойник с контактной камерой для очистки сточных вод. Линейка отстойников тонкослойных с контактной камерой «ОТК» представлена моделями производительностью от 1 до 50 м3/час.

Отстойники тонкослойные с контактной камерой «ОТК» различаются по режиму работы: проточные и непрерывного действия. В первом случае скорость течения воды – замедленная. Но проточные установки более эффективны и чаще используются на практике.

Модельный ряд

Модель Производительность,
м3/ч.
Габаритные размеры
(ДхШхВ)мм
ОТК-1 1 1400х1100х1750
ОТК-3 3 1950х1100х1750
ОТК-5 5 2650х1100х2300
ОТК-10 10 2650х2100х2300
ОТК-15 15 3400х2100х2300
ОТК-20 20 4450х2100х2300
ОТК-25 25 5200х2100х2300
ОТК-30 30 6100х2100х2300
ОТК-40 40 7950х2100х2300
ОТК-50 50 9900х2100х2300

Особенности конструкции

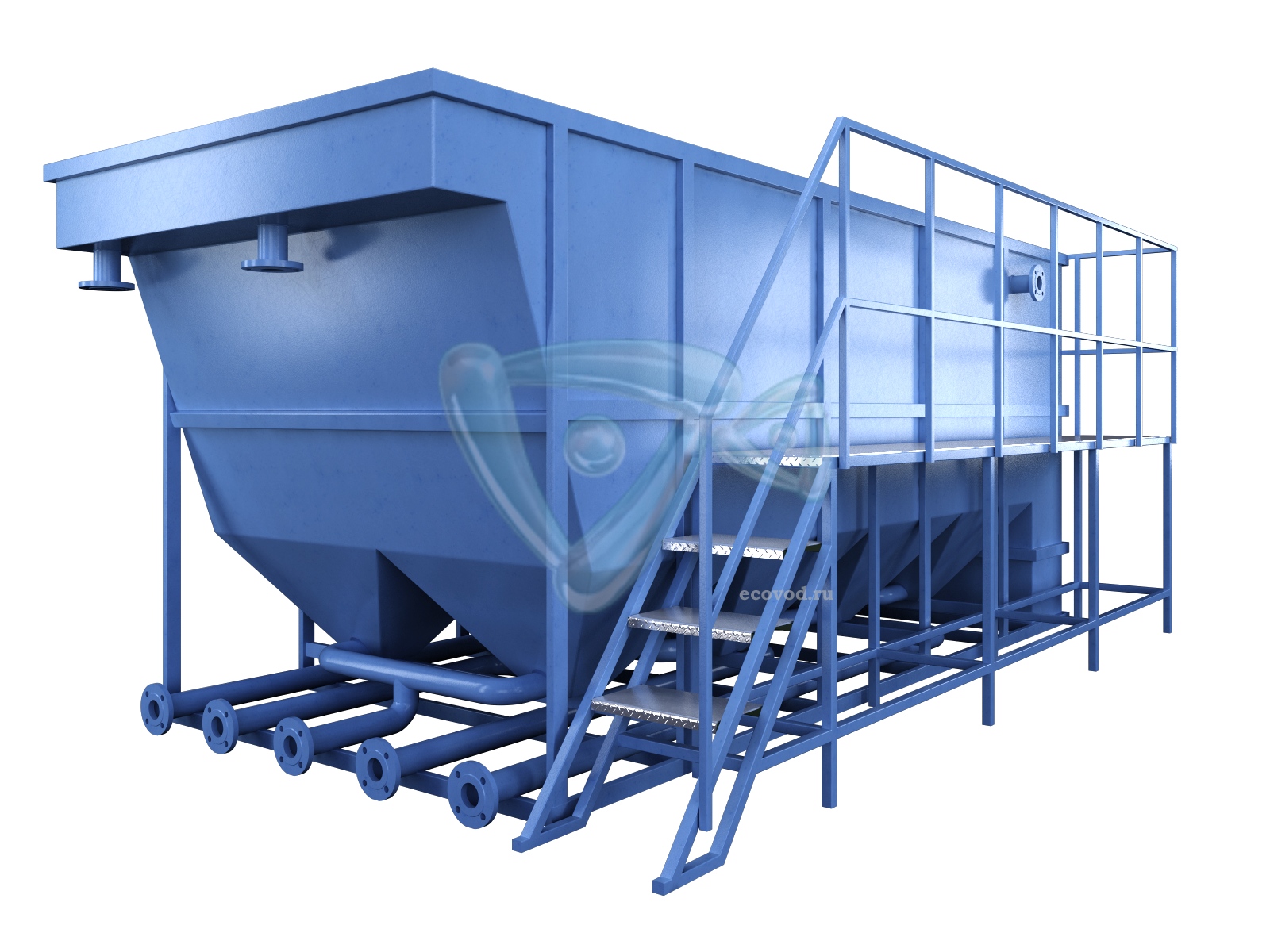

Отстойник тонкослойный с контактной камерой для очистки сточных вод ОТК представляет собой прямоугольную металлическую емкость. Габариты самой маленькой модели составляют 1400х1100х1750. В стандартном заводском исполнении оборудование представляет собой корпус, который усиливается стальным профилем и устанавливается на прочную раму из стали. Внутренне пространство емкости поделено на четыре отсека:

  • приемник, куда поступают стоки;
  • зона тонкослойного осветления;
  • карман для осветленной воды, откуда она уходит по трубопроводу;
  • конусообразное днище, где собирается осадок.

На отстойник поступает электроэнергия через шкаф управления. По желанию клиента возможна дополнительная комплектация: ультразвуковой датчик осадка, электронный модуль с возможностями дистанционного управления, электрический привод на арматуру.

График эффективности

Эффективность отстойника с контактной камерой

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Взвешенные в-ва, мг/л 100-1500 90-98%
Нефтепродукты, мг/л 5-50 50-80%

Принцип работы отстойника с контактной камерой ОТК

Сточные воды в отстойнике тонкослойном с контактной камерой «ОТК» проходят поэтапную и последовательную очистку от примесей:

  • Контактная коагуляция. Сточные воды поступают в контактную камеру через распределитель потока. Внутри емкости установлены тихоходные мешалки. Одновременно с жидкостью в камеру посредством насоса подается реагент. После обработки химикатами контакт эффективно удаляет сложно коагулируемые мелкодисперсные загрязнения. Эти примеси оседают на дно. Объемы камеры подбираются в зависимости от оптимального времени контакта.
  • Отстаивание. После такой обработки жидкость отправляется зону тонкослойной очистки. В ней сформирована противоточная схема движений осадка и воды. В процессе движения большие хлопья захватывают мелкие и агломератами осаждаются в слоях небольшой высоты. Там они аккумулируются и под весом сползают по наклонным поверхностям тонкослойных модулей.
  • Вывод осадка. Осадок опускается в нижнюю часть емкости, откуда удаляется по мере накопления.
  • Вывод осветленной жидкости. Очищенная вода направляется в специальную камеру через переливное зубчатое устройство. Далее уходит самотеком по трубопроводу.

Особенности монтажа ОТК

Монтаж отстойника тонкослойного с контактной камерой ОТК в комплекс очистных сооружений выполняется по инструкции по эксплуатации, которая поставляется вместе с оборудованием. Работы могут выполнить сотрудники вашей компании при наличии квалификаций, либо вы можете заказать установку в компании «ЭКОВОДСТРОЙТЕХ®».

Почему выбирают технологические решения компании «ЭКОВОДСТРОЙТЕХ®»:

  • мы предлагаем только эффективные решения для очистки сточных вод на конкретном объекте;
  • можем выполнить поставку заказанного оборудования, а можем реализовывать проект под ключ: от разработки до пуско-наладочных работ;
  • каждый клиент обслуживается в индивидуальном порядке, постоянные заказчики включаются в бонусную программу;
  • собственная производственная площадка и фирменные разработки, использование только качественных деталей, узлов и материалов разрешают поставлять клиентам высокоэффективное оборудование по низким ценам;
  • при воплощении проекта специалисты учитывают все нюансы предстоящей эксплуатации: от химического состава до особенностей грунта;
  • длительные гарантии на оборудование и сервис.
