Тангенциальные песколовки "ПТР" и "ПТМ"

Данные песколовки, выпускаемые компанией «Эководстройтех», относятся к шнековому типу. Обычно они используются в очистке стоков, содержащих песок или взвешенные вещества, частицы которых имеют значительные размеры и большой удельный вес.

Простота конструкции, высокая производительность, устойчивость к возможным перегрузкам – причины широкого использования тангенциальных песколовок:

  • как разгрузочного оборудования на этапе предварительной очистки стоков, особенно после измельчения отходов;
  • в технологиях, связанных с разделением воды с большим количеством взвешенных веществ, образующейся на очистных сооружениях хозяйственно-бытовых сточных вод, ливневых очистных сооружениях, металлургических производствах, угольных обогатительных фабриках (мойка угля), машиностроительных и иных заводах (мойка, пескоструйная обработка металла).

МОДИФИКАЦИЯ ТАНГЕНЦИАЛЬНЫХ ПЕСКОЛОВОК

Компанией «Эководстройтех» производится 2 вида тангенциальных песколовок: ПТР и ПТМ.

Песколовки типа «ПТР» - самые небольшие из них и рассчитаны для выделения песка и аналогичных ему веществ из стоков, отличающихся незначительными объемами примесей с ручной выгрузкой песка. Это могут быть небольшие поселения, производства; при этом решается вопрос вторичного применения песка для каких-либо целей.

Песколовки типа «ПТМ» побольше, посложнее и в состоянии работать непрерывно в очистных сооружениях промпредприятий (химических, металлургических, машиностроительных), заводов. Они способны удалять из стоков более «тяжелые» (значительный удельный вес, большое количество) примеси (песок, шлаки, шламы). У устройств больший диаметр, а также установлен шнековый транспортер и прочнее его вал. Модификации различаются использованием в деталях и узлах разных материалов (сталей). Последнее определяет область их применения.

УСТРОЙСТВО ТАНГЕНЦИАЛЬНЫХ ПЕСКОЛОВОК

В конструкции песколовок тангенциального типа присутствуют основные узлы:

  • шнековый транспортер: сделан в виде вала, несущего на своей внешней поверхности спираль; заключен в O-образный корпус, выполняющий роль лотка, вдоль которого спиралью перемещается песок;
  • приемный бункер: изготовлен конусообразным или близким к нему по форме; расположен в нижней части песколовки меньшим основанием к низу; соединен с частью корпуса-лотка шнекового конвейера; может быть снабжен верхней крышкой, наличие которой повышает безопасность эксплуатации песколовки, исключает попадание внутрь емкости посторонних предметов, мусора; в верхней части имеются с разных сторон патрубки, служащие для подвода стоков и отвода очищенной воды;
  • привод: использован мотор-редуктор; размещен в верхней части шнекового транспортера (на его валу); он сообщает вращение шнеку.

Песколовки по требованиям технического задания могут дополнительно снабжаться:

  • узлом промывки песка: располагается внизу приемного бункера, имеет патрубки для подачи и отвода промывочной воды;
  • перемешивающим устройством: устраивается внутри приемного бункера вертикально; для его работы используется дополнительный мотор-редуктор.
  • Шаг спирали шнека сделан постоянным. В верхней части корпуса (снизу) устроен лоток для сброса песка в накопительную емкость. Общее расположение устройства – под углом 35° к горизонтали.

ПРИНЦИП РАБОТЫ ТАНГЕНЦИАЛЬНЫХ ПЕСКОЛОВОК

Стоки по подводящему патрубку попадают в верхнюю зону приемного конусообразного бункера. Находящийся в них во взвешенном состоянии песок оседает вниз и собирается в нижней части лотка шнекового конвейера. Осветленная вода через выходной патрубок выходит из песколовки и направляется для дальнейшей очистки.

Песок внизу (под слоем воды) захватывается спиралью шнека и поднимается вверх до выходного отверстия сбросного лотка, через который сбрасывается наружу. По пути (в корпусе винтового транспортера) происходит обезвоживание песка.

Наличие перемешивающего устройства (дополнительная опция) ускоряет процесс вывода песка из стоков. Она заставляет поступающую воду двигаться по кругу, ближе к стенкам приемного бункера. Песок центробежной силой откладывается на стенках и сползает вниз.

Узел промывки служит для промывки механизма от песка. Промывочная вода «взрыхляет» его своим перемещением и вымывает остатки органических включений.

Оптимальное значение рН для очищаемых стоков 6,5…8,5.

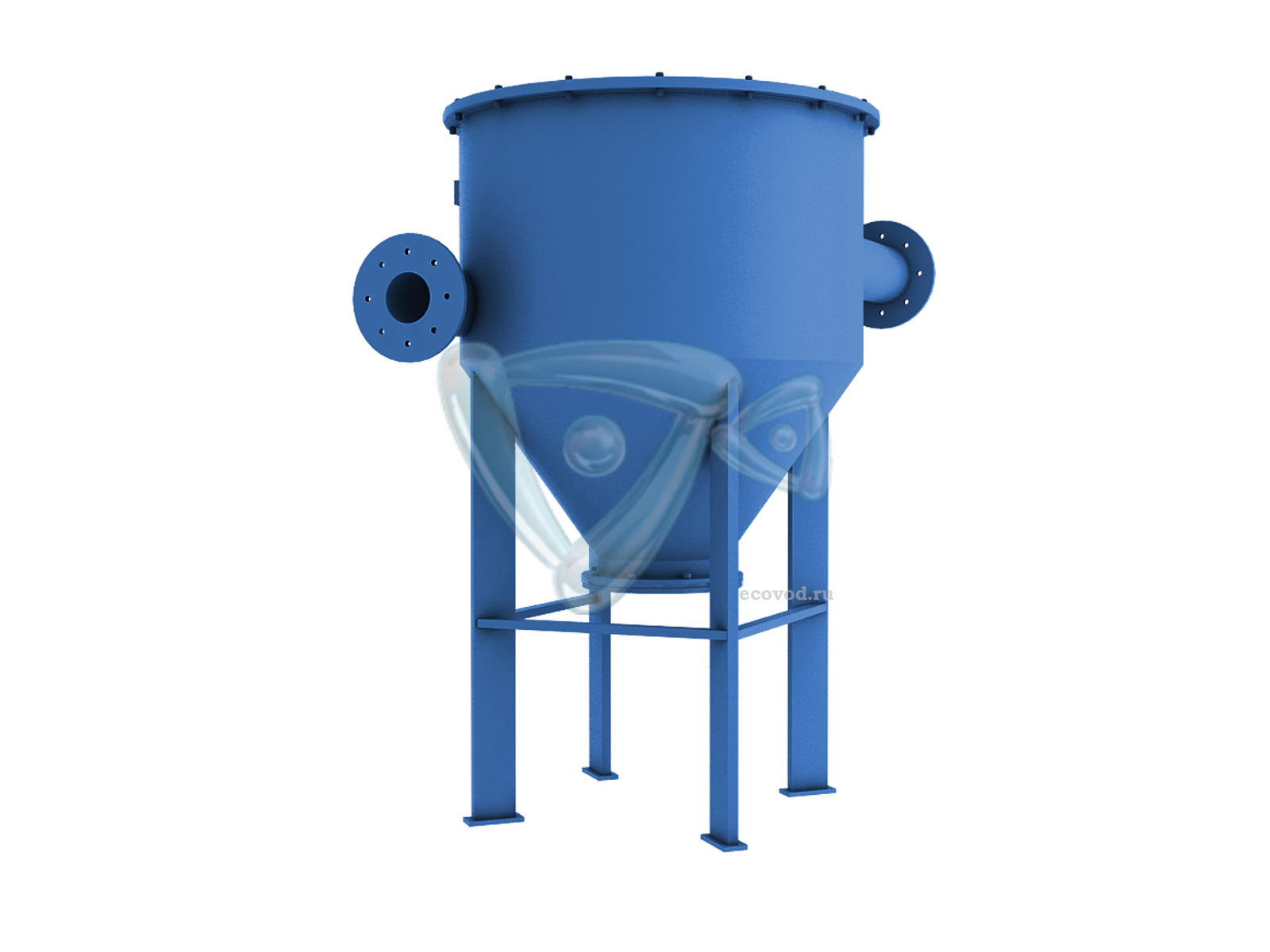

Рис. 1 Тангенциальная песколовка типа «ПТР»
Рис. 1 Тангенциальная песколовка типа «ПТР»

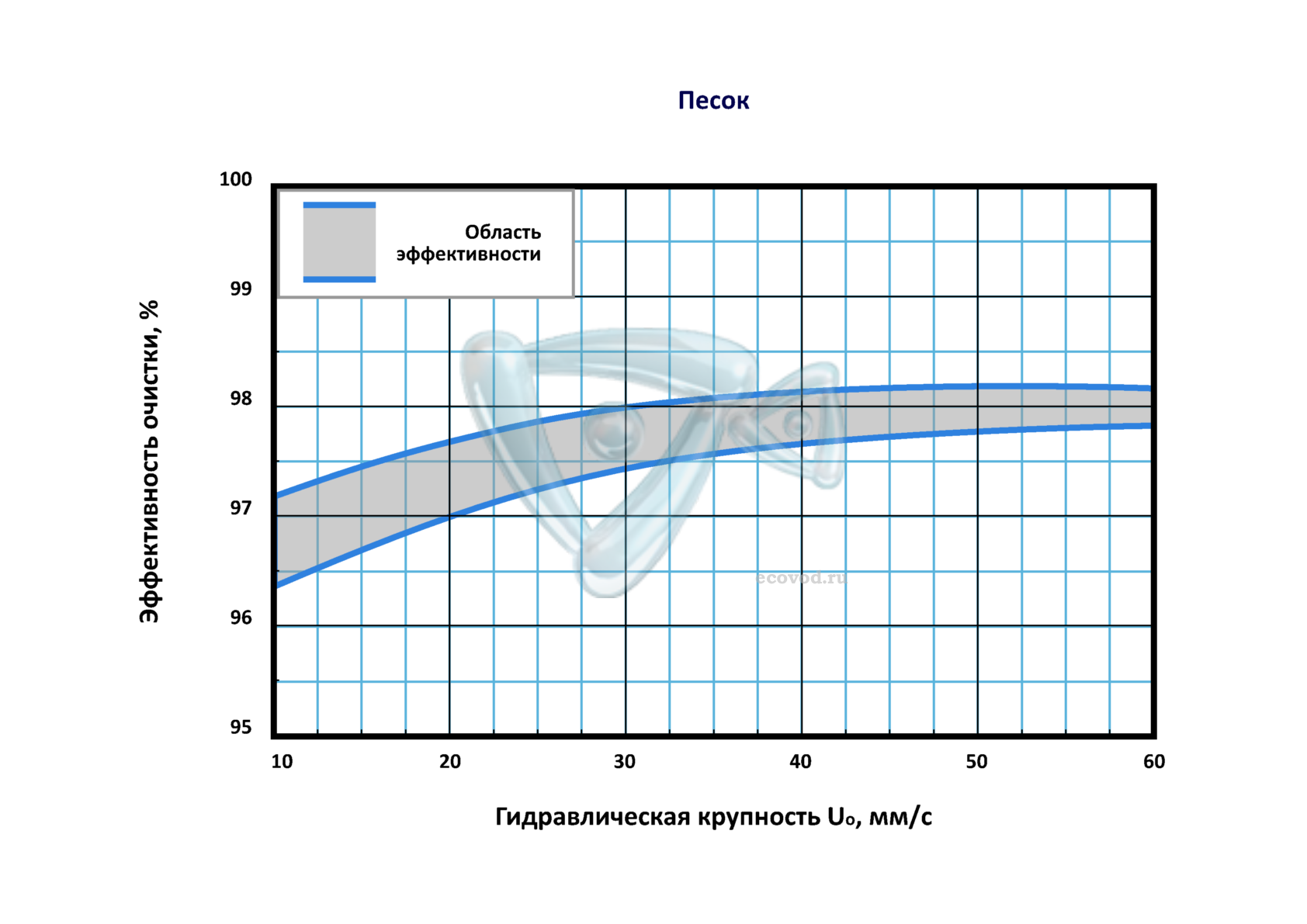

Габаритные размеры и технические параметры тангенциальных песколовок с ручной промывкой типа «ПТР»

Модель Производительность м3/час. Габаритные размеры (мм) Патрубки (мм) Габаритный чертеж
DN1 Вход DN2 Выход DN3 Отвод осадка
ПТР-10 10 435 х 1500 50 65 100
ПТР-20 20 580 х 1600 65 65 100
ПТР-30 30 700 х 1300 80 80 100
ПТР-50 50 840 х 1500 100 100 100
ПТР-75 75 1040 х 1910 150 150 150
ПТР-100 100 1156 х 2155 200 200 200
ПТР-200 200 1850 х 2900 250 250 250
Рис. 2 Тангенциальная песколовка типа «ПТМ»
Рис. 2 Тангенциальная песколовка типа «ПТМ»

Габаритные размеры и технические параметры тангенциальных песколовок с шнековым транспортером осадка типа «ПТМ»

Модель Производи- тельность м3/час. Габаритные размеры (мм) Электрическая мощность (кВт/ч) Патрубки (мм) Габа- ритный чертеж
DN1 Вход DN2 Выход DN3 Патрубок промывки шнека DN4 Сливной патрубок
ПТМ-30 30 700 х 1840 0,38 50 65 25 25
ПТМ-50 50 840 х 1800 0,38 100 100 25 50
ПТМ-75 75 1035 х 2100 0,38 150 150 25 50
ПТМ-100 100 840 х 1500 0,38 100 100 25 50
ПТМ-75 75 1040 х 1910 0,38 150 150 25 50
ПТМ-100 100 1160 х 2170 0,38 200 200 25 50
ПТМ-200 200 1850 х 2900 0,38 250 250 25 50

Примечание: Конкретные характеристики тангенциальных песколовок уточняются при согласовании Технического задания с Заказчиком и могут отличаться от приведенных в таблице.

Преимущества тангенциальных песколовок:

·
отсутствие в конструкции подшипников в зоне воды, что облегчает эксплуатацию устройств;

·
использование новой системы торможения, обеспечивающей плавное (без рывков) переключение режимов при работе;

·
выполнение O-образного участка корпуса шнекового транспортера с гибкими стойками уменьшило шумность при работе, упростило ремонт установки;

простота и минимальные сроки монтажа установки.
Скачать паспорт тангенциальной песколовки
