УСТАНОВКИ УФ-ОБЕЗЗАРАЖИВАНИЯ ВОДЫ

Форма заказа

Описание: УФ обеззараживание воды

Дезинфекцию воды проводят по нескольким технологиям — химическим, с помощью озона, хлора и физическим, то есть безреагентным, при помощи ультрафиолета и ультразвука. Наиболее используемой технологией стало хлорирование воды, однако со временем было установлено, что данный метод дезинфекции выделяет много побочных, опасных для здоровья человека, продуктов. На смену технологии хлорирования пришло УФ обеззараживание.

Ультрафиолетом (УФ) называется невидимая для человеческого глаза спектральная часть электромагнитных волн. У ультрафиолетового излучения энергия больше, чем у фиолетового света, который видим человеческим глазом. В УФ излучение входят волны диапазоном 100 — 400 нанометров. Существует еще жесткий ультрафиолет, который включает в себя колебания от 100 до 200 нанометров. Энергии данных колебаний достаточно для уничтожения органических молекул. Чтобы вызвать колебания в пределах 200-400 нанометров, применяют специальные ксеноновые или ртутные лампы, при помощи которых повсеместно дезинфицируют воду и воздух. Стерилизующий эффект УФ излучения основан на фатальных повреждениях молекул РНК и ДНК микроорганизмов и других бактерий, достигаемых благодаря разрывам химических связей при воздействии на них энергии фотона.

ОБОРУДОВАНИЕ УФ ОБЕЗЗАРАЖИВАНИЯ ОДВ

Установки и системы УФ обеззараживания ОДВ используются и в промышленности, и на индивидуальных объектах пользования водой на стадиях водоподготовки и водоочистки.

Применяются установки по УФ стерилизации в сферах очистки питьевой, технической, сточной вод и в бассейнах.

Установки обеззараживания применяют в системах городского водоснабжения, водоснабжения поселков и отдельных коттеджей, учреждений здравоохранения, школ, детских садов, водоснабжения пищевых производств.

ОДВ установка УФ дезинфекции нейтрализует большую часть болезнетворных микроорганизмов, таких как вирусы гепатита, кишечная палочка, возбудители тифа, холеры, сальмонелла и др., и при этом имеют большой запас надежности.

КОНСТРУКЦИЯ УФ УСТАНОВКИ ОДВ

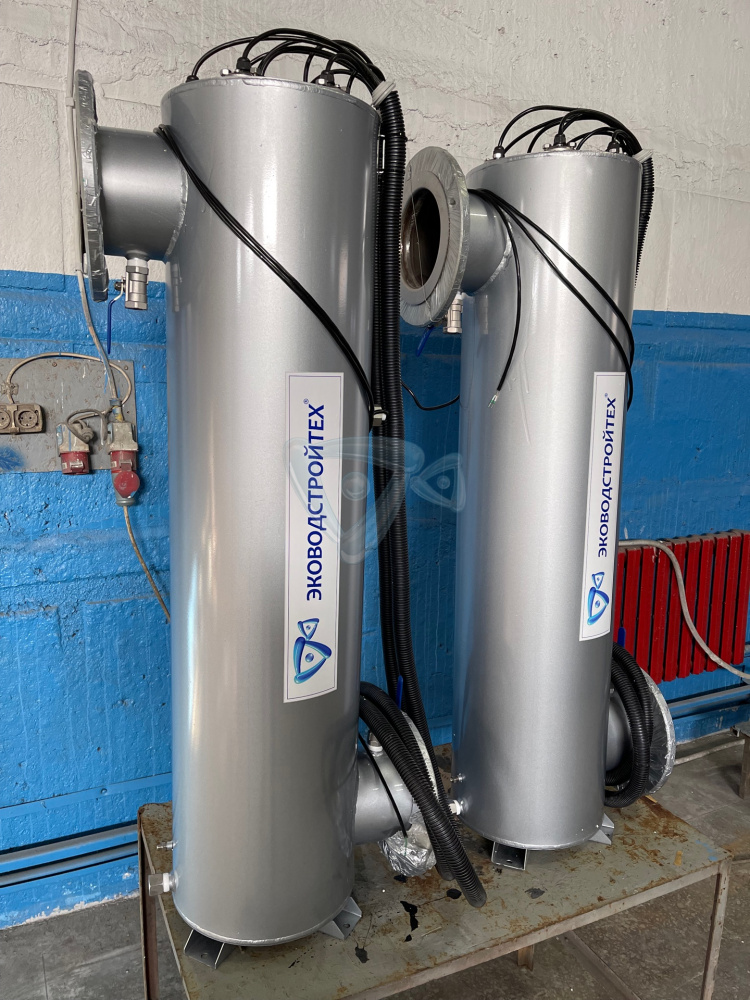

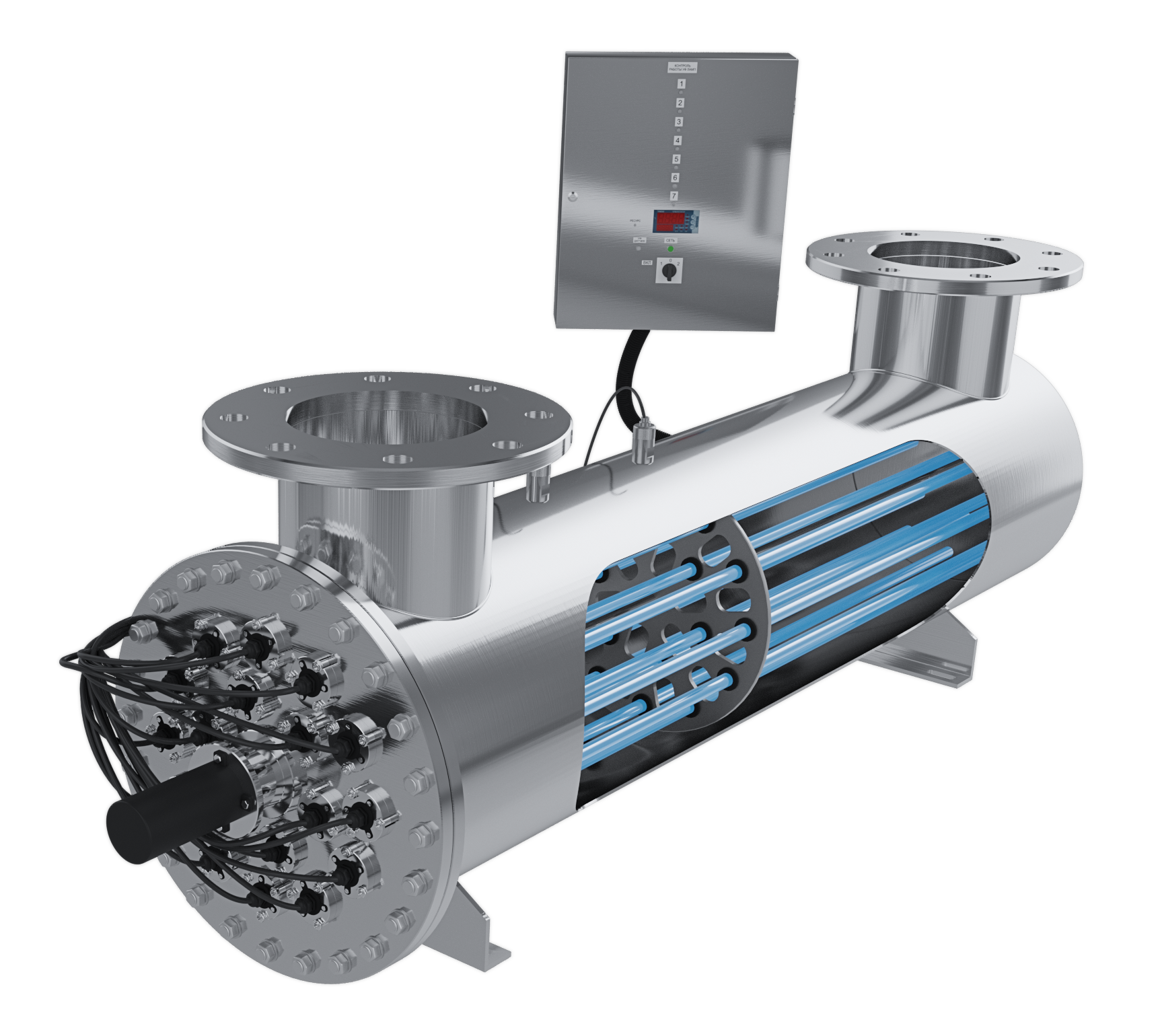

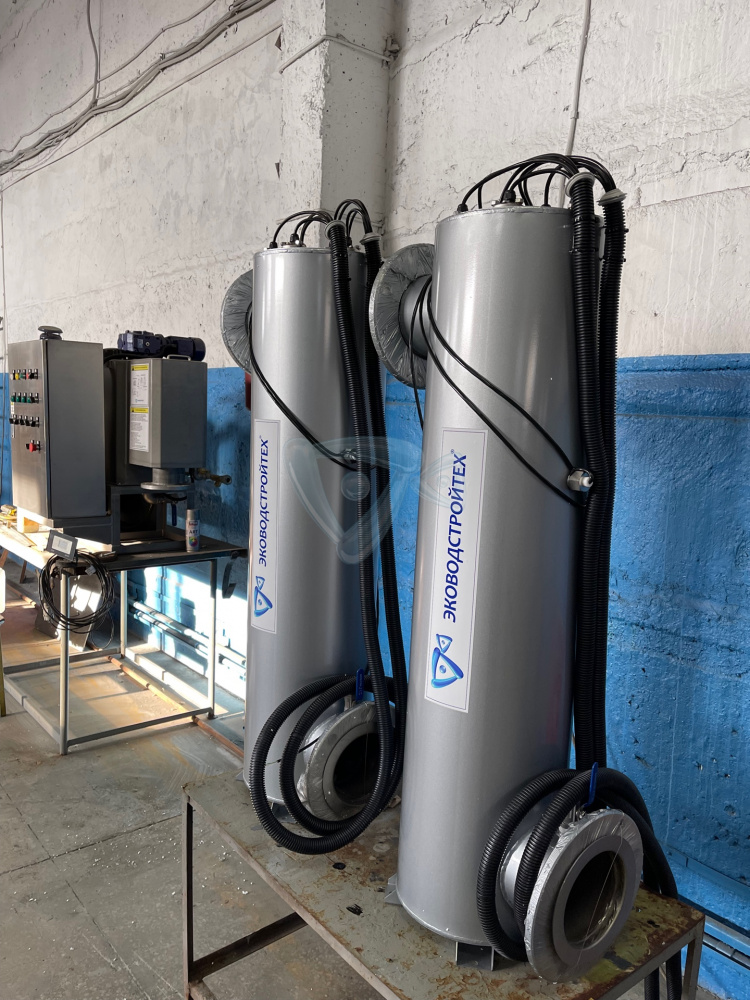

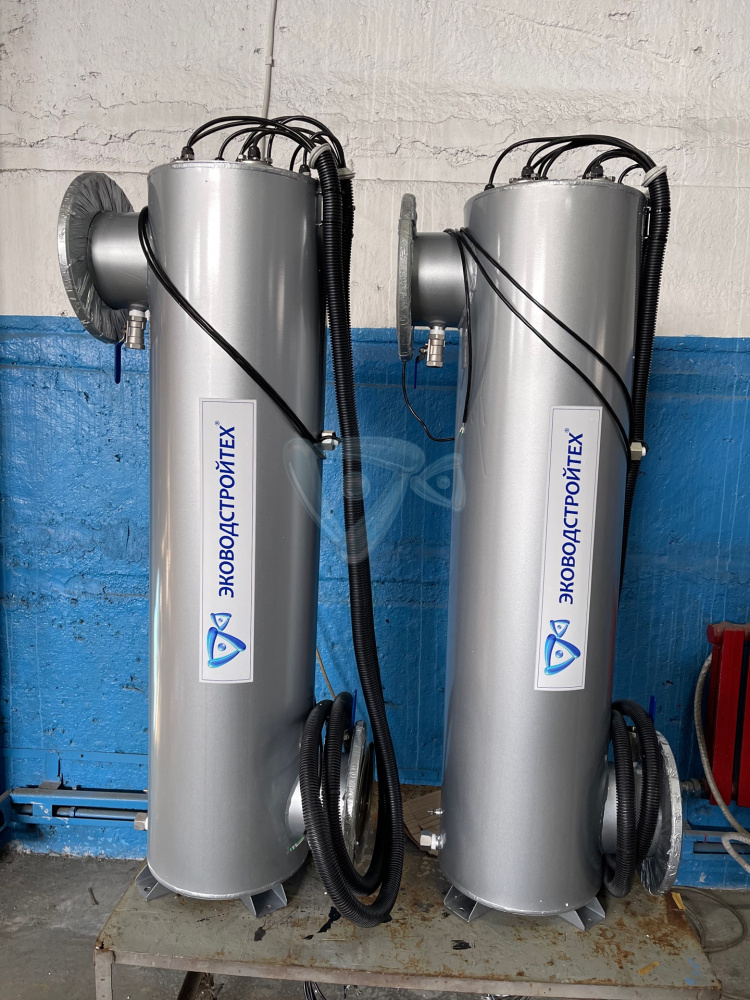

Бактерицидная установка по конструкции имеет корпус, выполненный из нержавеющей стали, в котором размещены трубы из кварца. Внутри таких труб расположены бактерицидные лампы. На поверхности корпуса размещается датчик, измеряющий мощность излучения. В конструкцию установки входит также сигнализация, подающая звуковые и световые сигналы, когда выявляются неисправности облучателей, при попадании внутрь загрязненной воды, при загрязнении кварцевого чехла и других случаях.

ПРИНЦИП ДЕЙСТВИЯ УСТАНОВКИ

Ультрафиолетовые лучи, которые имеют длину волны в диапазоне 200-295 мкм — бактерицидную область облучения оказывают наибольшее бактерицидное воздействие. Данное воздействие вызывает в структуре мембран микроорганизмов нарушения, вследствие чего они гибнут.

Основными характеристиками в процессе УФ дезинфекции являются интенсивность излучения, доза облучения и время облучения. Произведение указанных характеристик определит в облучаемой среде уровень снижения количества микроорганизмов.

УФ облучение наиболее эффективно по отношению к патогенным микроорганизмам. Большинство таких организмов гибнет при дозе 10-16 мДж/см2, для уничтожения вирусов дозы в 40 мДж/см2 будет достаточно.

Технология очистки воды УФ излучением легко взаимодействует с другими технологиями дезинфекции. Например, совместно с ультрафиолетовым обеззараживанием можно применить обработку не большими дозами озона, что в целом повысит эффективность обеззараживания.

Многоламповыми УФ установками компонуются объекты производительностью до 30000 м3/час, используемые для обеззараживания, питьевой, очищенных сточных вод и обеззараживания воды в бассейнах. В качестве источников УФ излучения в оборудовании используются ультрафиолетовые лампы фирмы Philips.

В УФ оборудовании серий 2, 4, 6 используются амальгамные УФ лампы повышенной бактерицидной защиты и эффективности, позволяющие создавать компактные УФ системы большой производительности. Применение амальгамных УФ ламп позволяет сократить количество ламп в установке, снизить металлоемкость оборудования, затраты на изготовление и монтаж, эксплуатационные расходы.

СФЕРЫ ПРИМЕНЕНИЯ УФ ИЗЛУЧЕНИЯ:

  • обеззараживание питьевой воды;
  • обеззараживание сточной воды;
  • обеззараживание технической воды;
  • обеззараживание воды бассейнов;
  • обеззараживание поверхностей;

ПРЕИМУЩЕСТВА ОБЕЗЗАРАЖИВАНИЯ УЛЬТРАФИОЛЕТОМ ОДВ:

  • Экологичность мгновенное обеззараживание не представляет угрозы для жизни и здоровья людей;
  • Не вносит изменений в химический состав обрабатываемой воды, вода сохраняет природные вкус и запах;
  • Мгновенная инактивация микроорганизмов, максимальная эксплуатационная безопасность.
  • Низкая стоимость проводимых работ;
  • Небольшие расходы по эксплуатационному обслуживанию;
  • Низкие капитальные затраты;
  • Установки ОДВ просты в эксплуатации.

При такой технологии обеззараживания в воду не вводятся химические реагенты, после обработки вода не имеет посторонних запахов и вкусов.

При использовании УФ излучения уничтожаются спорообразующие, вегетативные и другие бактерии, для уничтожения которых метод хлорирования не эффективен.

Ультрафиолетовое облучение воды исключает передозировки. Даже при повышении дозы образования дополнительных продуктов и неблагоприятных изменений свойств воды не наблюдается. Доза облучения зависит от объема расходованной при обработке воды. Например, для очистки питьевой воды достаточно 40 - 45 мДж/см 2, и не менее 65 мДж/см2 — для сточной воды. Но при необходимости дозу облучения можно увеличить, снизив проходящий через установки объем воды.

Действует УФ дезинфекция почти мгновенно. Прошедшая через установку вода сразу готова для направления в систему водоснабжения.

К НЕДОСТАТКАМ УФ ОБЕЗЗАРАЖИВАНИЯ МОЖНО ОТНЕСТИ:

  • Отсутствие последействия, то есть вода после очистки на стадии транспортировки может быть заново загрязнена.
  • После проведения процесса обеззараживания, вода нуждается в тонкой фильтрации, так как в ней остаются клеточные стенки (оболочки) грибов, бактерий, а также белковые фрагменты вирусов.
  • В случае обработки грязноватой или мутной воды можно наблюдать падение эффективности, также в данном случае необходимо проведение периодической промывки ламп от осадков.

УСТАНОВКИ УФ ОБЕЗЗАРАЖИВАНИЯ ПИТЬЕВОЙ ВОДЫ ОДВ (от 0,5 м3/час до 2000 м3/час).

Установки обеспечивают УФ дозу не менее 16 мДж/см2, средняя доза в оборудовании достигает 30 мДж/см2, при качестве обеззараживаемой воды: цветность – не более 35 град, содержание железа – не более 1 мг/л, мутность – не более 2 мг/л по каолину, коли-индекс – не более 10 000 КОЕ/литр.

Ресурс бактерицидных УФ ламп – 12000 часов.

Установки изготавливается из нержавеющей стали.

Технические характеристики.

Наименование Произв, м3/час Потр. мощность, Вт Ду патрубка, мм Масса, кг Габаритные размеры, м УФ датчик Блок промывки
Серия 1 - Стандартная
ОДВ-5-0.5 0.5 15 3/4” 4 0,06х0,1х0,35 - -
ОДВ-5-1 1 30 3/4” 5 0,06х0,1х0,45 - -
ОДВ-5-2 2 40 1” 8 0,1х0,12х0,55 - -
ОДВ-5-3 3 60 1” 10 0,1х0,12х0,95 - -
ОДВ-5 5 80 2” 15 0,1х0,2х1,1 - -
ОДВ-7 7 90 2” 18 0,1х0,2х1,3 - -
ОДВ-10 10 200 2” 25 0,2х0,3х1,1 + -
ОДВ-15 15 240 2” 32 0,2х0,3х1,4 + -
ОДВ-20 20 340 2” 41 0,2х0,3х1,4 + -
ОДВ-30 30 480 100 45 0,25х0,46х1,4 + +
ОДВ-40 40 560 100 56 0,25х0,46х1,4 + +
ОДВ-50 50 620 100 73 0,25х0,46х1,4 + +
ОДВ-70 70 870 100 124 0,3х0,5х1,4 + +
ОДВ-100 100 1200 150 146 0,3х0,5х1,4 + +
ОДВ-130 130 1550 150 158 0,4х0,56х1,4 + +
ОДВ-150 150 1850 150 165 0,4х0,56х1,4 + +
Серия 2 – Амальгамная
ОДВ-200А 200 2500 200 100 0,4х0,6х1,9 + +
ОДВ-300А 300 3700 200 120 0,4х0,6х1,9 + +
ОДВ-400А 400 5000 300 140 0,4х0,6х1,95 + +
ОДВ-500А 500 7600 300 180 0,5х0,65х1,95 + +
ОДВ-600А 600 8900 300 200 0,5х0,65х1,95 + +
ОДВ-700А 700 10000 400 240 0,5х0,65х2 + +
ОДВ-1000А 1000 13000 400 350 0,55х1х2 + +
ОДВ-1200А 1200 15500 400 400 0,6х1,1х2,1 + +
ОДВ-1300А 1300 16800 400 420 0,7х1,1х2,1 + +
ОДВ-1500А 1500 19500 500 470 0,7х1,2х2,2 + +
ОДВ-2000А 2000 25000 600 590 0,7х1,3х2,2 + +

ЦЕНЫ НА УСТАНОВКИ УФ-ОБЕЗЗАРАЖИВАНИЯ ПИТЬЕВОЙ ВОДЫ

УСТАНОВКИ УФ ОБЕЗЗАРАЖИВАНИЯ СТОЧНОЙ ВОДЫ ОДВ (от 0,5 м3/час до 800 м3/час).

Установки УФ предназначены для обеззараживания очищенной сточной воды, технической, оборотной, поверхностных вод.

Установки УФ обеспечивают дозу не менее 30 мДж/см2, средняя доза в оборудовании достигает 40 мДж/см2 при качестве обеззараживаемой воды, соответствующей микробиологическим показателям требованиям СанПиН 2.1.5.980-00 для очищенных сточных вод и технологическим требованиям для поверхностных вод.

Ресурс бактерицидных УФ ламп – 12000 часов.

Оборудование изготавливается из нержавеющей стали.

Технические характеристики.

Наименование оборудования Произв, м3/час Потребляемая мощность, вт Ду патрубка мм Масса, кг Габаритные размеры, м УФ датчик Блок промывки
Серия 3 – Стандартная
ОДВ-2С-0.5 0,5 30 3/4” 5 0,06х0,1х0,45 - -
ОДВ-2С-0.7 0,7 37 3/4” 6 0,06х0,1х0,5 - -
ОДВ-2С-1 1 40 1” 8 0,1х0,12х0,55 - -
ОДВ-2С-1.5 1,5 60 1” 10 0,1х0,12х0,95 - -
ОДВ-2С-1.7 1,7 70 1” 12 0,1х0,12х1 - -
ОДВ-2С 2 80 2” 15 0,1х0,2х1,1 - -
ОДВ-3С 3 90 2” 18 0,1х0,2х1,3 - -
ОДВ-4С 4 200 2” 25 0,2х0,3х1,1 + -
ОДВ-6С 6 240 2” 32 0,2х0,3х1,4 + -
ОДВ-8С 8 340 2” 41 0,2х0,3х1,4 + -
ОДВ-12С 12 480 100 45 0,25х0,46х1,4 + +
ОДВ-16С 16 560 100 56 0,25х0,46х1,4 + +
ОДВ-20С 20 620 100 73 0,25х0,46х1,4 + +
ОДВ-30С 30 870 100 124 0,3х0,5х1,4 + +
ОДВ-40С 40 1200 150 146 0,3х0,5х1,4 + +
ОДВ-50С 50 1550 150 158 0,4х0,56х1,4 + +
ОДВ-60С 60 1850 150 165 0,4х0,56х1,4 + +
Серия 4 – Амальгамная
ОДВ-80СА 80 2200 200 160 0,4х0,56х1,7 + +
ОДВ-100СА 100 3000 200 110 0,4х0,6х1,7 + +
ОДВ-120СА 120 3700 200 120 0,4х0,6х1,9 + +
ОДВ-160СА 160 5000 300 140 0,4х0,6х1,95 + +
ОДВ-200СА 200 7600 300 180 0,5х0,65х1,95 + +
ОДВ-280СА 280 10000 400 240 0,5х0,65х2 + +
ОДВ-400СА 400 13000 400 350 0,55х1х2 + +
ОДВ-480СА 480 15500 400 400 0,6х1,1х2,1 + +
ОДВ-600СА 600 19500 500 470 0,7х1,2х2,2 + +
ОДВ-800СА 800 25000 600 590 0,8х1,5х2,2 + +

ЦЕНЫ НА УСТАНОВКИ УФ-ОБЕЗЗАРАЖИВАНИЯ СТОЧНОЙ ВОДЫ

ЛОТКОВЫЕ УФ СИСТЕМЫ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ СТОЧНЫХ ВОД.

Лотковые УФ установки устанавливаются горизонтально вдоль течения воды. В зависимости от требуемой производительности УФ лотки собираются в секции большей производительностью до 20 000 м3/час. УФ оборудование предназначено для обеззараживания очищенной и доочищенной сточной воды, поверхностной, оборотной воды.

Лотковое УФ установки серии 5, 6 обеспечивает обеззараживание воды, по микробиологическим показателям соответствующее требованиям СанПиН 2.1.5.980-00 для очищенных сточных вод и технологическим требованиям для поверхностных вод. Установки обеспечивают УФ дозу не менее 30 мДж/см2, средняя доза в оборудовании достигает 40 мДж/см2.

Технические характеристики.

Наименование Производительность, м3/час Количество УФ ламп в модуле, шт Потребляемая мощность, кВт Габаритные размеры, м
Серия 5 - Стандартная
ОДВ-25Л 25 4 0,6 1,5x0,18x0,3
ОДВ-35Л 35 6 0,9 1,5x0,18x0,4
ОДВ-50Л 50 8 1,2 1,5x0,18x0,5
ОДВ-60Л 60 10 1,6 1,5x0,18x0,6
ОДВ-70Л 70 12 1,9 1,5x0,18x0,7
ОДВ-85Л 85 14 2,2 1,5x0,18x0,8
ОДВ-100Л 100 16 2,5 1,5x0,18x0,9
ОДВ-110Л 110 18 2,8 1,5x0,18x1,0
ОДВ-120Л 120 20 3,1 1,5x0,18x1,2
Серия 6 - Амальгамная
ОДВ-60ЛА 60 4 1,4 1,8x0,18x0,3
ОДВ-90ЛА 90 6 2,1 1,8x0,18x0,4
ОДВ-120ЛА 120 8 2,8 1,8x0,18x0,5
ОДВ-150ЛА 150 10 3,5 1,8x0,18x0,6
ОДВ-180ЛА 180 12 4,2 1,8x0,18x0,7
ОДВ-210ЛА 210 14 4,9 1,8x0,18x0,8
ОДВ-240ЛА 240 16 5,6 1,8x0,18x0,9
ОДВ-270ЛА 270 18 6,3 1,8x0,18x1,0
ОДВ-300ЛА 300 20 7 1,8x0,18x1,1

ЦЕНЫ НА ЛОТКОВЫЕ СИСТЕМЫ УФ-ОБЕЗЗАРАЖИВАНИЯ СТОЧНЫХ ВОД

Методы обеззараживания воды >

Для расчета нестандартной установки УФ обеззараживания воды требуется заполнить опросный лист. Это позволит более точно подобрать оборудование под ваши характеристики, а вследствие этого поможет избежать неправильной работы оборудования.

Скачать опросный лист.
