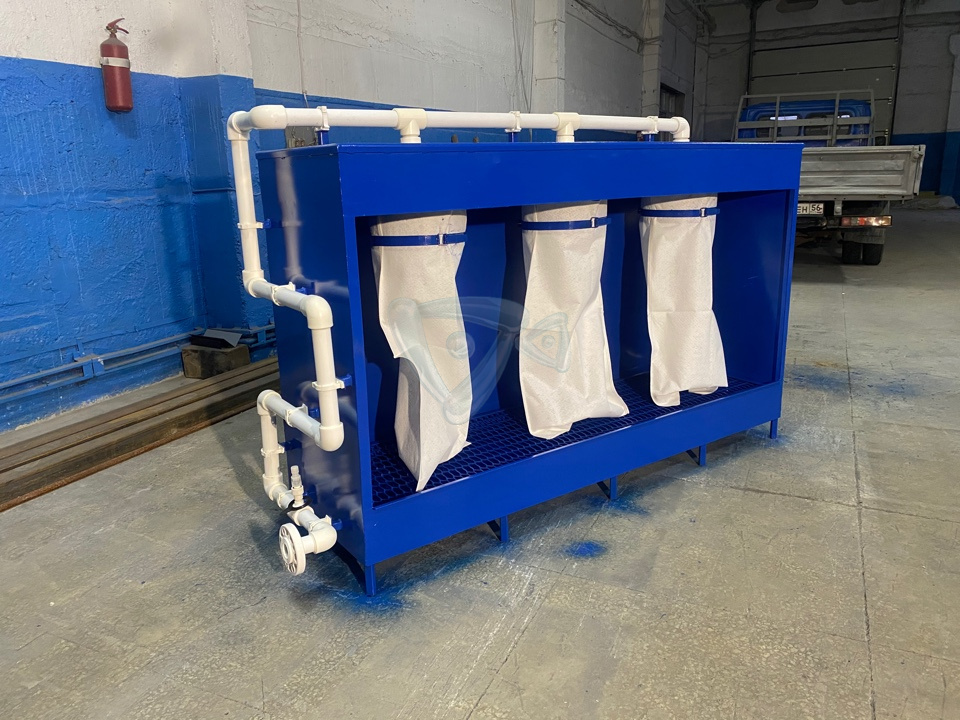

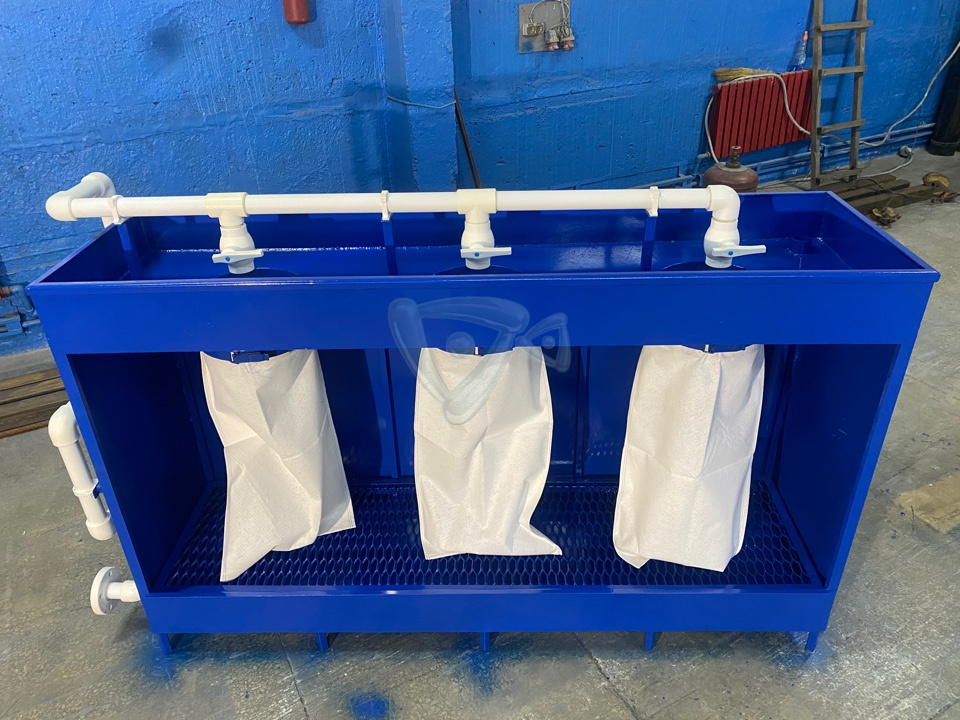

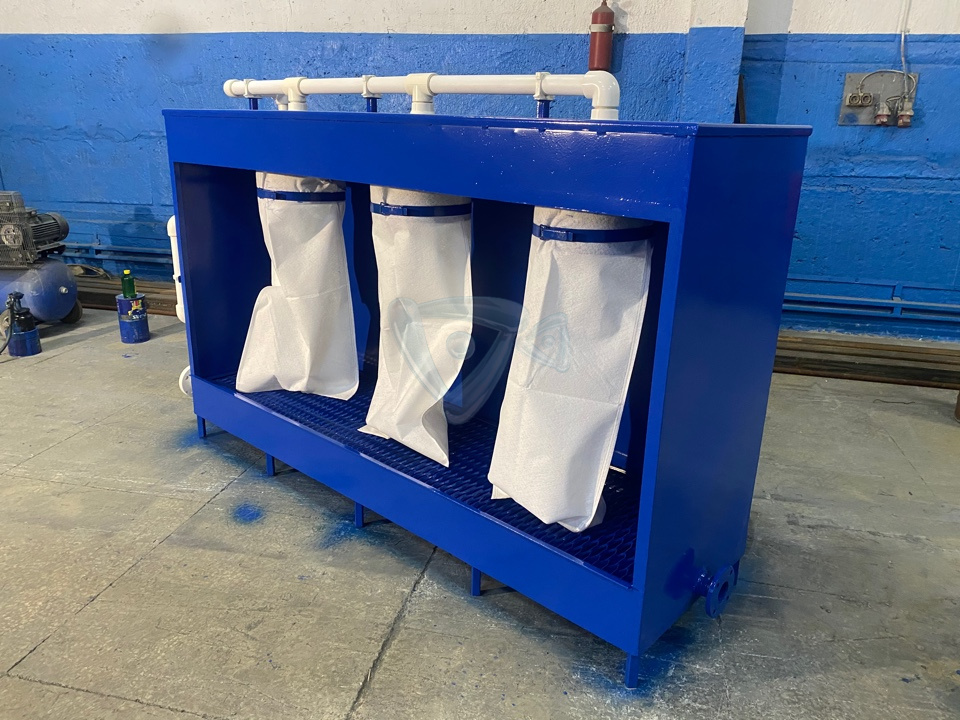

Мешковый обезвоживатель осадка

Осадки сточных вод представляют собой угрозу для окружающей среды. Чтобы купировать данные риски используют различные технологии. Одна из них – это обезвоживание осадка. Это простой, эффективный и экономичный метод. От аналогов выгодно отличается мешковый обезвоживатель ОМ. Он работает на принципе сепарации. Установка не имеет подвижных компонентов, выполнена из качественных материалов, стойких к коррозии и механическим повреждениям, в ней отсутствуют дорогостоящие электрические модули. Обезвоживатель ОМ может работать без реагентов. Данные факторы делают оборудование максимально практичным и экономичным для предприятия.

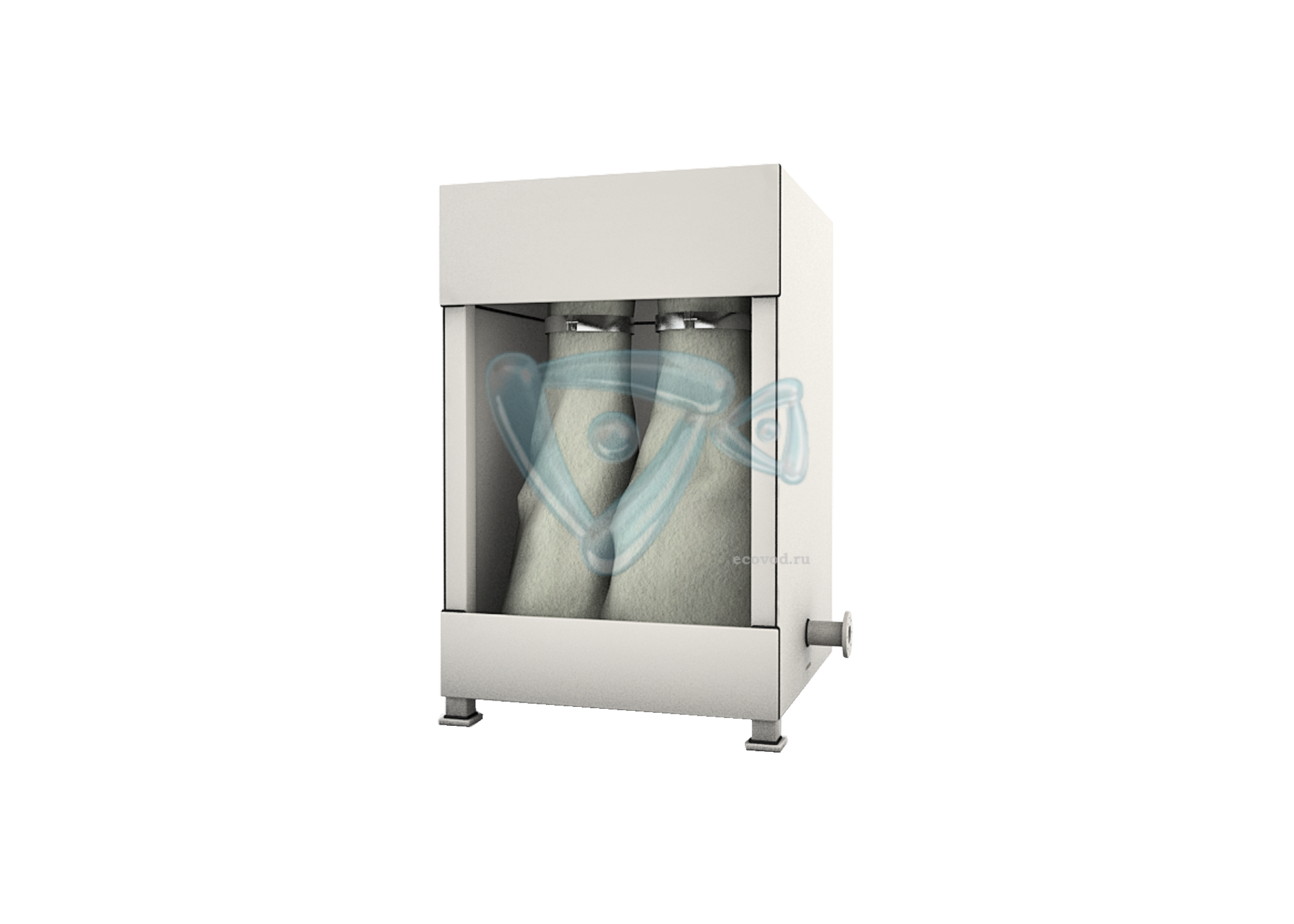

Общий вид

Сфера применения мешкового обезвоживателя осадка ОМ

Данное оборудование может быть использовано на очистительных сооружениях любого типа:

  • очистка хозяйственно-бытовых сточных вод;
  • очищение ливневых стоков;
  • очистка промышленных сточных жидкостей;
  • очищение захоронений и иловых карт;
  • на станциях водоподготовки;
  • в составе оборудования для обезжелезивания воды и других.

Широкое распространение данная технология получила в XX веке, поскольку очистка сточных вод приобрела глобальные масштабы, а высокотехнологичное обезвоживающее оборудование производилось в недостаточных объемах. Актуален данный метод и в настоящее время. На очистительных сооружениях иловые площадки используются в качестве резервных объектов, если имеются обезвоживательные цеха. Для увеличения эффективности процессов могут быть использованы горизонтальные или вертикальные очистительные системы. Также повысить интенсивность процессов можно с помощью флокулянта, предварительно введенного в осадок, или сгустить осадок в сгустителях сетчатого типа. Последний способ позволяет снизить показатель влажности до 95%.

Устройство и принцип работы обезвоживающих установок

Обезвоживание осадка сточных вод выполняется следующим образом:

· осадки поступают в приемную камеру фильтрационной установки по напорному трубопроводу;

· из этой емкости через сливную горловину масса отправляется в мешок, изготовленный из нетканого материала;

· отфильтрованная жидкость сливается в специальный сборник, расположенный у основания оборудования;

· далее вода следует в приемный резервуар, а оттуда – в канализационные магистрали насосной станции.

Обезвоженный шлам остается в мешке. Как только он заполняется, его снимают и отправляют на утилизацию. Процесс можно сделать более эффективным, если в систему добавлять флокулянт. Данное вещество значительно снижает влажность осадка. Все модули устройства изготавливают из материалов, стойких к коррозии. Корпус выполняется из нержавеющей легированной стали AISI-304, он сформирован методом сварки. Все трубки изготовлены из качественного полипропилена, а резервуар для флокулянта – из полиэтилена.

Технические характеристики установки ОМ

Мешковый обезвоживатель осадка производится в нескольких модификациях, которые отличаются друг от друга габаритами и техническими характеристиками.

Модель устройства ОМ-1 ОМ-2 ОМ-3 ОМ-4 ОМ-6
Длина в мм 700 1100 1600 1100 1600
Высота в мм 1480 1480 1480 1480 1480
Ширина в мм 500 500 500 1000 1000
Вес в кг 35 65 105 130 165
Количество мешков в штуках 1 2 3 4 6
Объем обезвоженного осадка за один цикл в м3 1-1,5 2,0 – 3,0 3,0 – 4,5 4,0 – 6,0 6,0 – 9,0
Вес сухого вещества за один цикл в кг 10-15 20 – 30 30 – 45 40 – 60 60 - 90
Габаритный чертеж

Условия эксплуатации установки ОМ

Установку необходимо располагать на жестком основании, обустроенном отводами в приемную емкость и канализационную магистраль. Оборудование должно эксплуатироваться в помещении с искусственным поддержанием условий, при положительных температурах от 0 градусов С до +35. Обезвоживание осадка на 10-20% может быть выполнено в течение суток, при условии строго соблюдения временных параметров и технологии процесса.

Особенности хранения обезвоженного осадка

Если осадок будет храниться в течение от 40 до 60 суток, то он может быть обезвожен на 20-40%. Эта процедура выполняется за счет подачи в контейнер обработанного раствора флокулянта и его последующего фильтрования. Когда контейнер заполняется полностью, его устанавливают на площадку вне помещения, которая обустроена системой отведения фильтранта. Дообезвоживание осуществляется в теплое время года с помощью естественного просушивания, зимой – вымораживается. По завершению процедуры осадок подлежит утилизации.
