ЛИВНЕВЫЕ ОЧИСТНЫЕ СООРУЖЕНИЯ «Эководстройтех-ЛПВ»

Форма заказа

Ливневые очистные сооружения производства компании «Эководстройтех» предназначены для очистки ливневых сточных вод от взвешенных веществ и нефтепродуктов. Использование ливневых очистных сооружений позволяет очищать стоки до уровня гигиенических требований, предъявляемых к качеству сбрасываемых вод на рельеф и в водоемы рыбохозяйственного назначения.

При разработке ливневых очистных сооружений «ЛПВ» были объединены инновационные методики очистки поверхностных и промышленных стоков от взвешенных веществ и нефтепродуктов.

Ливневые очистные сооружения могут быть использованы для установки на таких объектах, как:

  • промышленные площадки;
  • населенные пункты и временные поселения;
  • автозаправочные станции;
  • гаражи;
  • автомойки;
  • аэропорты и вокзалы;
  • гипермаркеты, торговые центры и т.д.

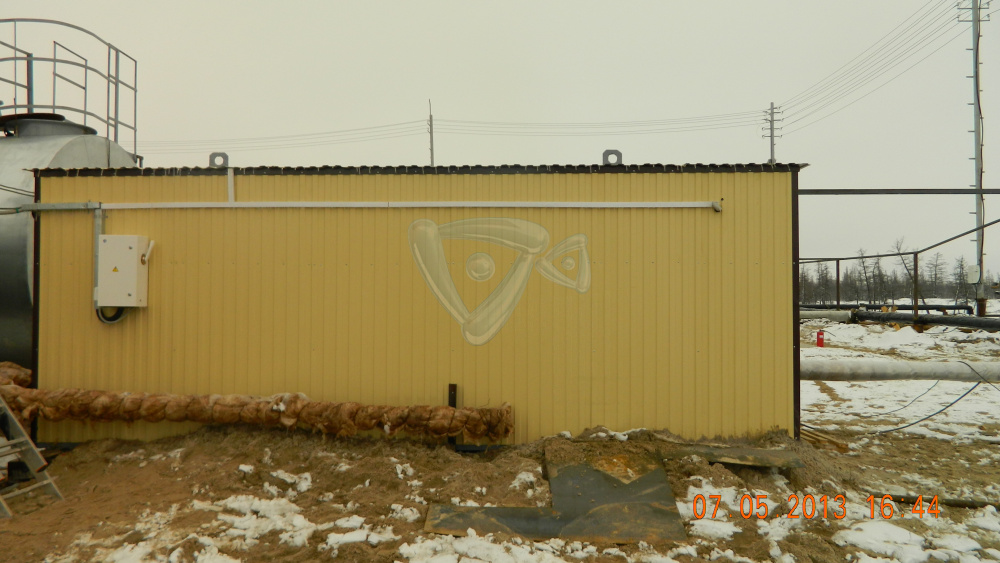

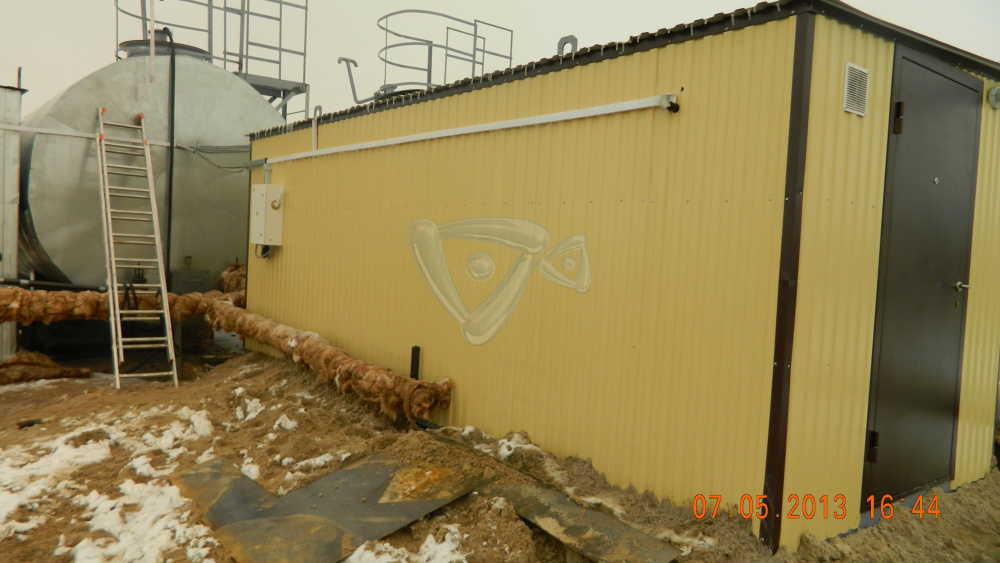

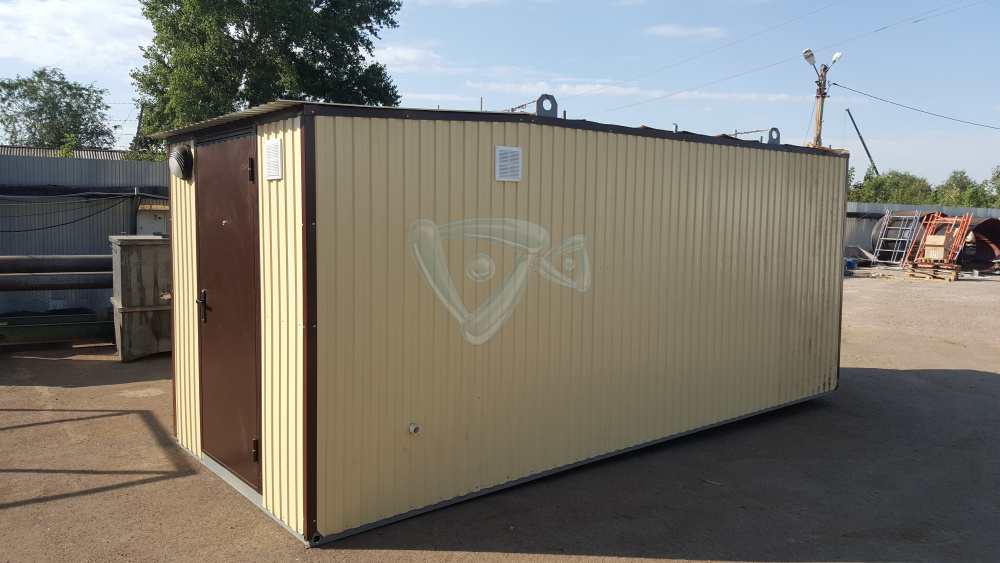

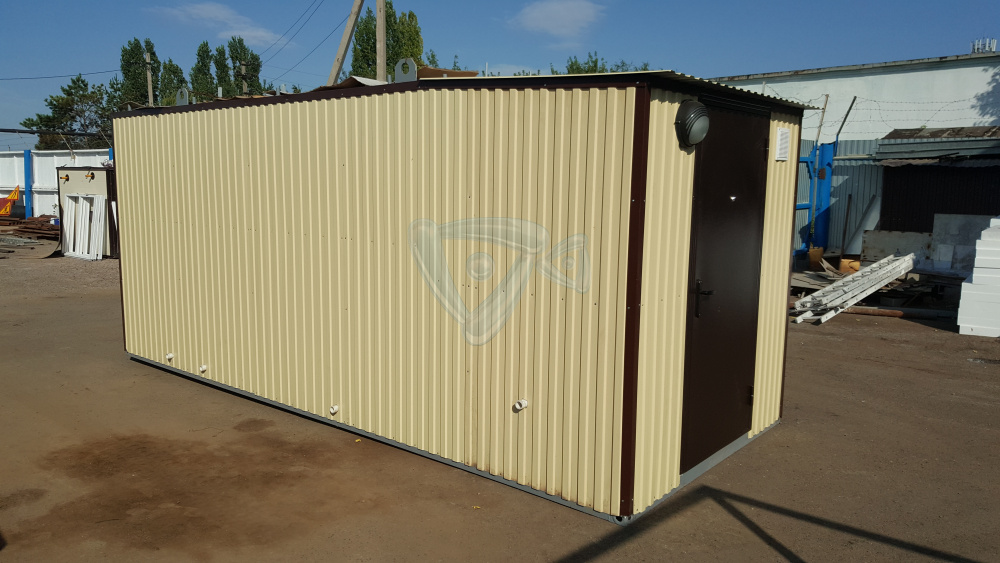

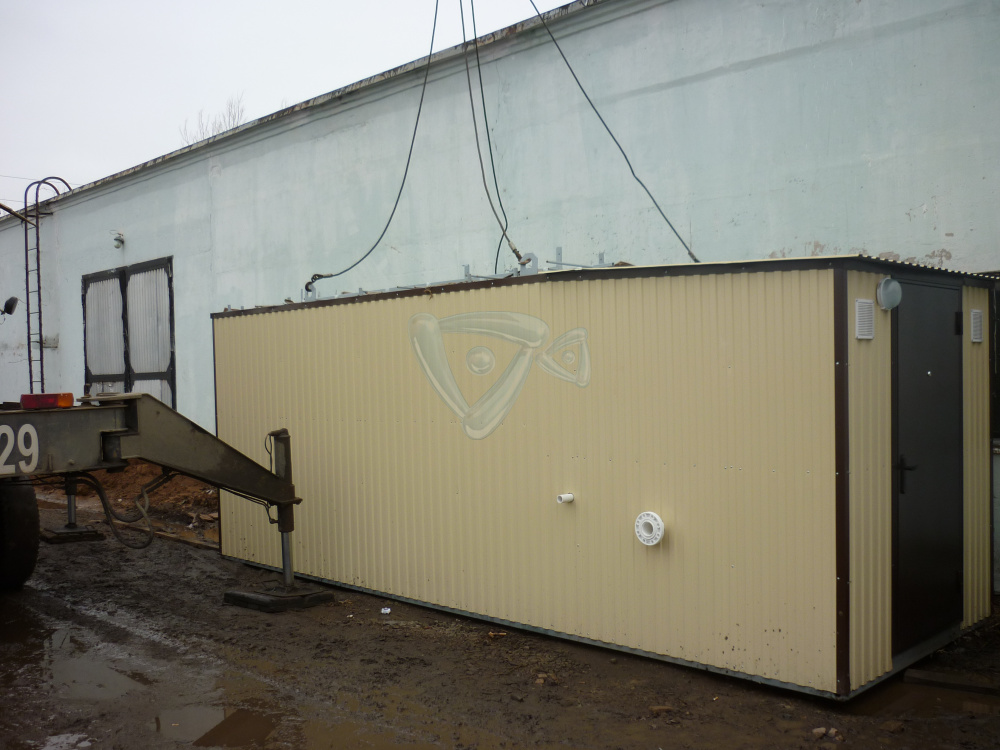

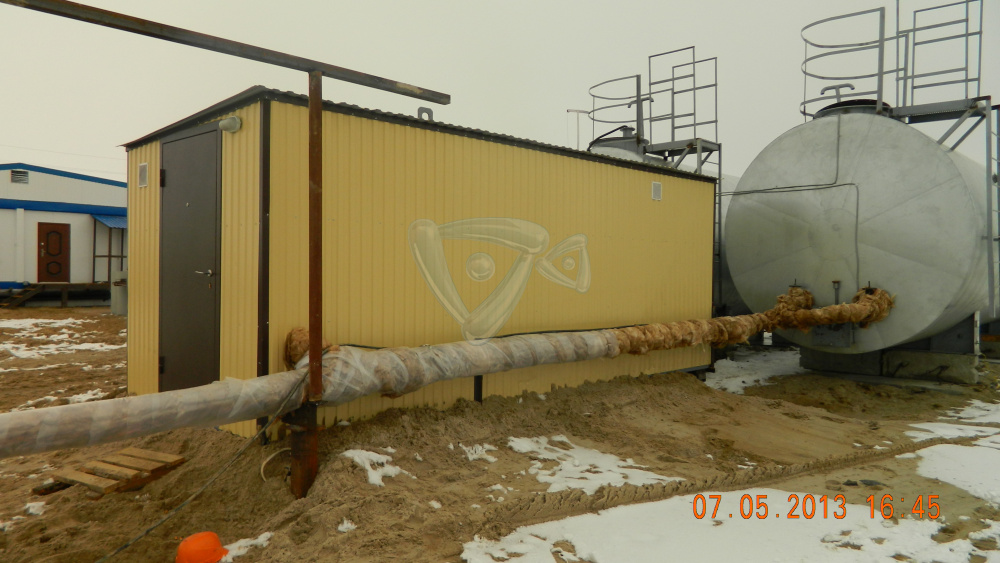

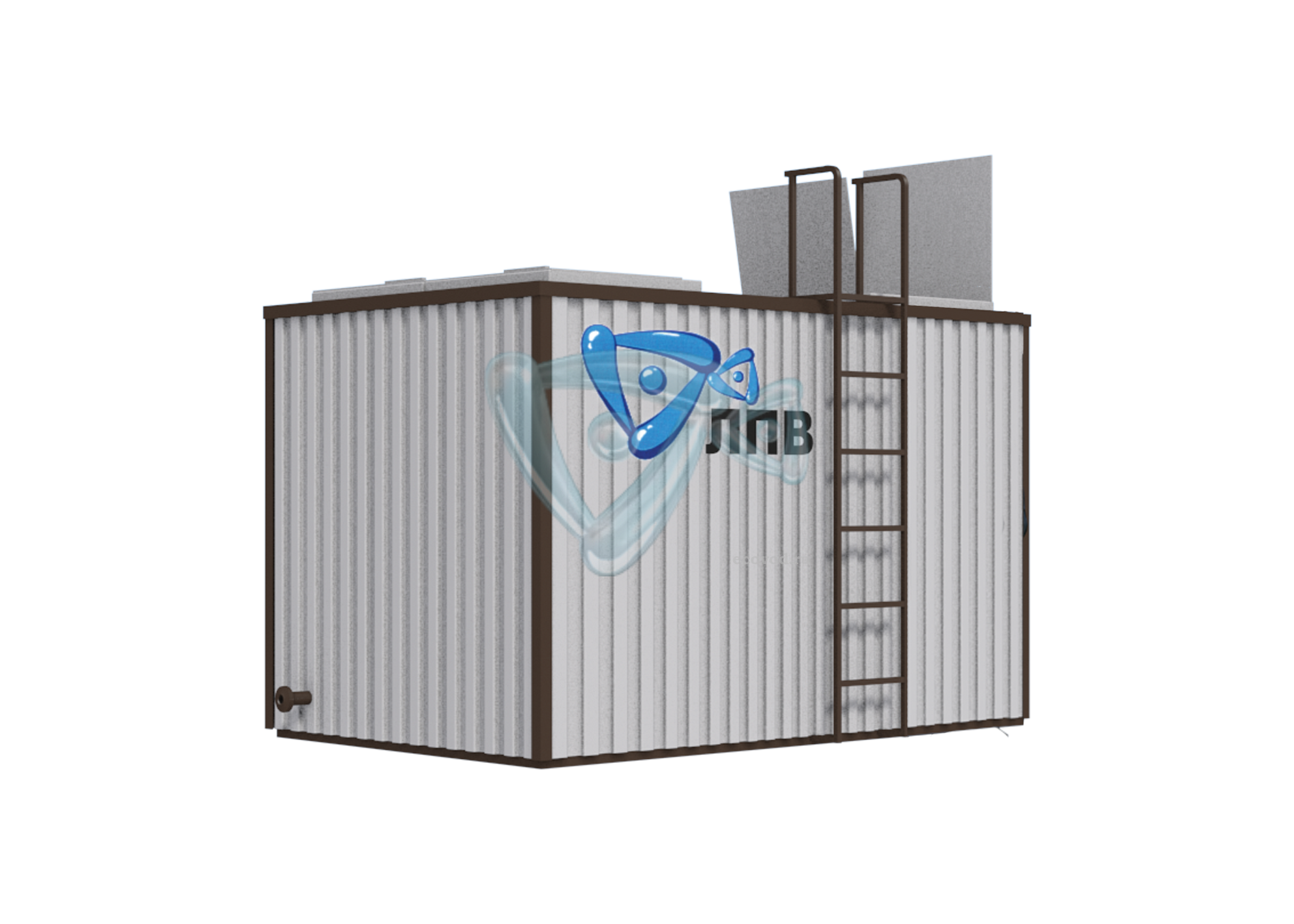

Очистные сооружения «ЛПВ» наземного типа работают в самотечном режиме, с подачей стоков, прошедших предварительную очистку на механической решетке и песколовке. Способ подачи стоков напорный от КНС.

Очистные сооружения «ЛПВ» наземного типа работают в самотечном режиме, с подачей стоков, прошедших предварительную очистку на механической решетке и песколовке. Способ подачи стоков напорный от КНС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЧИСТНЫХ СООРУЖЕНИЙ НАЗЕМНОГО ТИПА

Модель очистных сооружений Производительность л/сек Габаритные размеры, (L x B x H) м Масса нетто/с водой (кг) Скачать габаритный чертеж
ЛПВ-1 1 4,4 х 2,2 х 2,3 6500/20500
ЛПВ-2 2 4,6 х 2,2 х 2,3 7250/22250
ЛПВ-3 3 5,5 х 2,2 х 2,3 8500/26500
ЛПВ-5 5 6,7 х 2,2 х 2,3 10000/34000
ЛПВ-7 7 9,2 х 2,2 х 2,3 12000/42000

ЛПВ подземного типа работают в самотечном режиме, с подачей стоков, прошедших предварительную очистку на механической решетке и песколовке. Способ подачи стоков самотечный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЧИСТНЫХ СООРУЖЕНИЙ ПОДЗЕМНОГО ТИПА

Модель очистных сооружений Производительность л/сек Габаритные размеры, (L x B x H) м Масса нетто/с водой (кг) Скачать габаритный чертеж
ЛПВ-П-1 1 2,7 х 0,7 х 2,5 2350/5380
ЛПВ-П-3 3 3,0 х 1,8 х 2,5 3150/11870
ЛПВ-П-5 5 4,0 х 1,8 х 2,5 5250/16640
ЛПВ-П-10 10 4,0 х 3,6 х 2,5 9750/32520
ЛПВ-П-15 15 5,4 х 3,6 х 2,5 12500/42670
ЛПВ-П-20 20 6,4 х 4,0 х 2,5 16400/57100

ЭФФЕКТИВНОСТЬ ОЧИСТКИ

Наименование показателей До очистки После очистки
Взвешенные вещества, мг/л 500* 3,0
Нефтепродукты, мг/л 50* 0,05
БПКполн, мг/л 30* 3…8

Примечание - * в случае превышения указанных показателей загрязнений, возможны некоторые технологические дополнения, связанные с увеличением степени очистки.

Очистные сооружения (по договоренности с Заказчиком) могут комплектоваться:

  • Системой обогрева, мощность которой зависит от климатических условий места размещения
  • Расходными материалами (объем рассчитывается, исходя из условий и срока эксплуатации)
  • Насосными станциями, которые оснащены маслобензостойким и взрывозащищенным оборудованием.
  • Системой УФ обеззараживания
  • Вертикальной горизонтальным пескоотделителем.
  • Ливневые очистные сооружения имеют целый ряд преимуществ:
  • Надежная и качественная очистка стоков, до показателей санитарно-эпидемиологических требований. Высокий уровень очистки сохраняется даже при залповых сбросах нефтепродуктов.
  • Универсальность, широкий спектр применения. Установки работают в любых типах почвы, с высокими показателями грунтовых вод, а также в глинистых и суглинистых грунтах.
  • Отсутствие неприятного запаха, шума.
  • Высокая производительность. Такие показатели могут быть повышены за счет комплектации оборудования дополнительным модульными блоками.
  • Простота монтажа и эксплуатации. Для обслуживания ЛПВ не требуется привлечение высококвалифицированного персонала.
  • Срок эксплуатации установки – не менее 25 лет.
  • Эргономичная блочно-модульная конструкция дает возможность производить установку и пуско-наладочные работы в сжатые сроки
  • Компактные размеры установки позволяют осуществлять ее доставку любым видом транспортных средств.

МОНТАЖ ОЧИСТНЫХ СООРУЖЕНИЙ

Чтобы эффективно использовать ливневые очистные сооружения для очистки ливневых стоков, нужно решить такие вопросы:

  • Укладка железобетонного фундамента для монтажа установки. Уклон фундамента не должен превышать 0,002. Размер и объем основания определяется проектом, и гидрогеологическими условиями местности.
  • Механическая очистка стоков, которые подаются на установку. В проекте должно быть предусмотрено исключение попадания крупного мусора в установку. Для этого можно установить решетку в пескоотделителем (прозором 16-20 мм).
  • Удаление песка. Оптимально подойдет песколовка вертикальная или горизонтальная, с производительностью, соответствующей нагрузке на оборудование.
  • Электроснабжение
  • Подводящий коллектор;
  • трубопровод, отводящий сток;
  • трубопровод, отводящий Нп;
  • трубопровод для опорожнения /отвода осадка;
  • кабель электрического питания шкафа управления канализационного насосного колодца;
  • кабель электрического питания ЛПВ (при установке системы обогрева);
  • контур заземления.

Для того чтобы заказать ливневые очистные сооружения, заполните опросный лист и вышлите нам, специалисты компании «Эководстройтех» помогут определить тип конструкции, ее производительность и комплектацию.

Скачать опросный лист
