Канализационно-насосные станции «Эководстройтех-КНС»

Форма заказа

Канализационная насосная станция производства «Эководстройтех» предназначена для перекачки и подачи сточных вод на очистные сооружения.

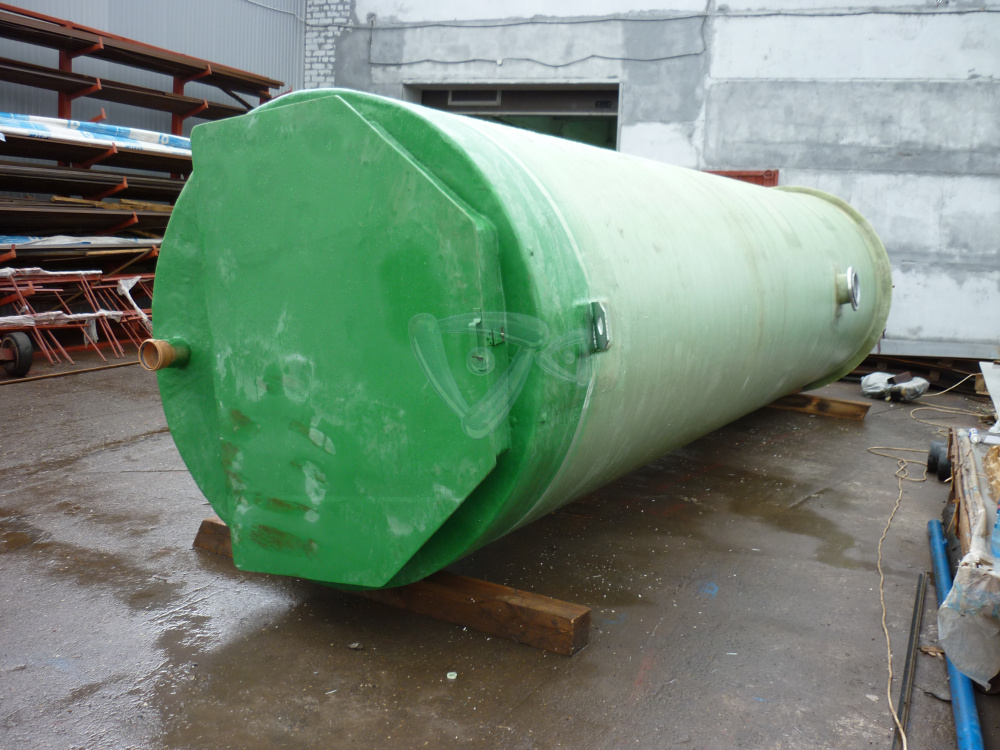

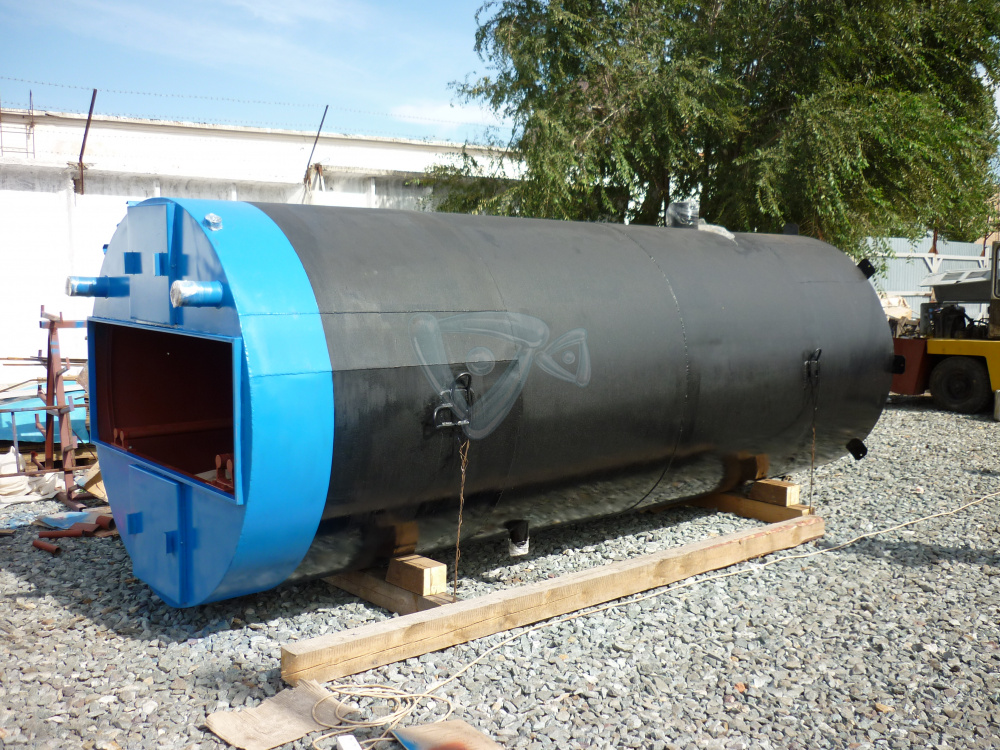

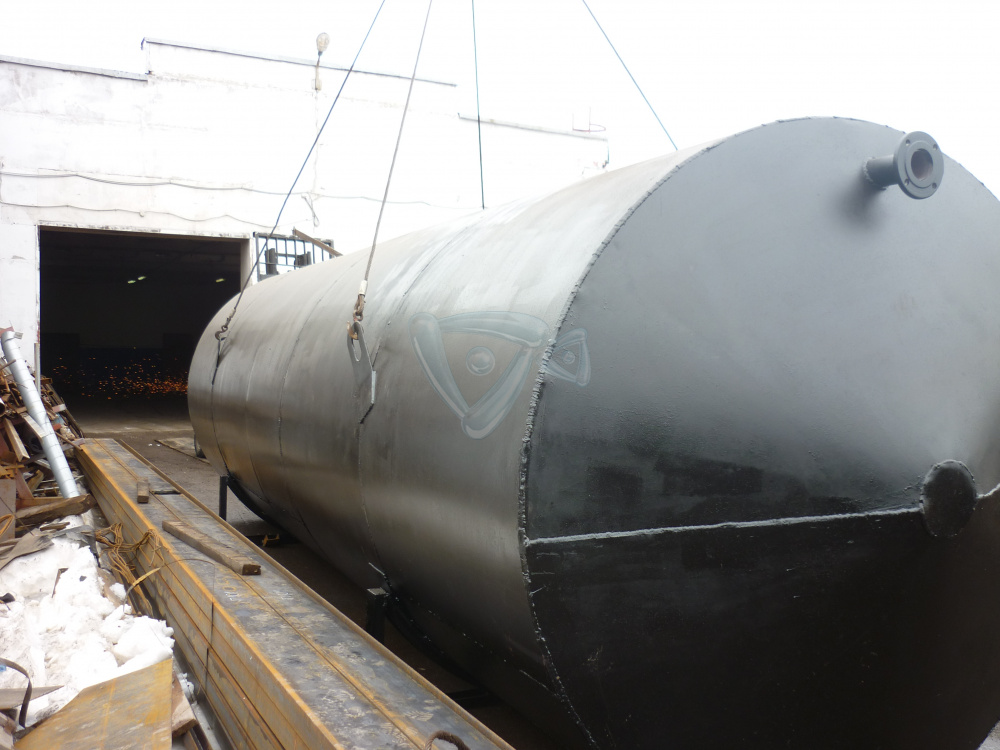

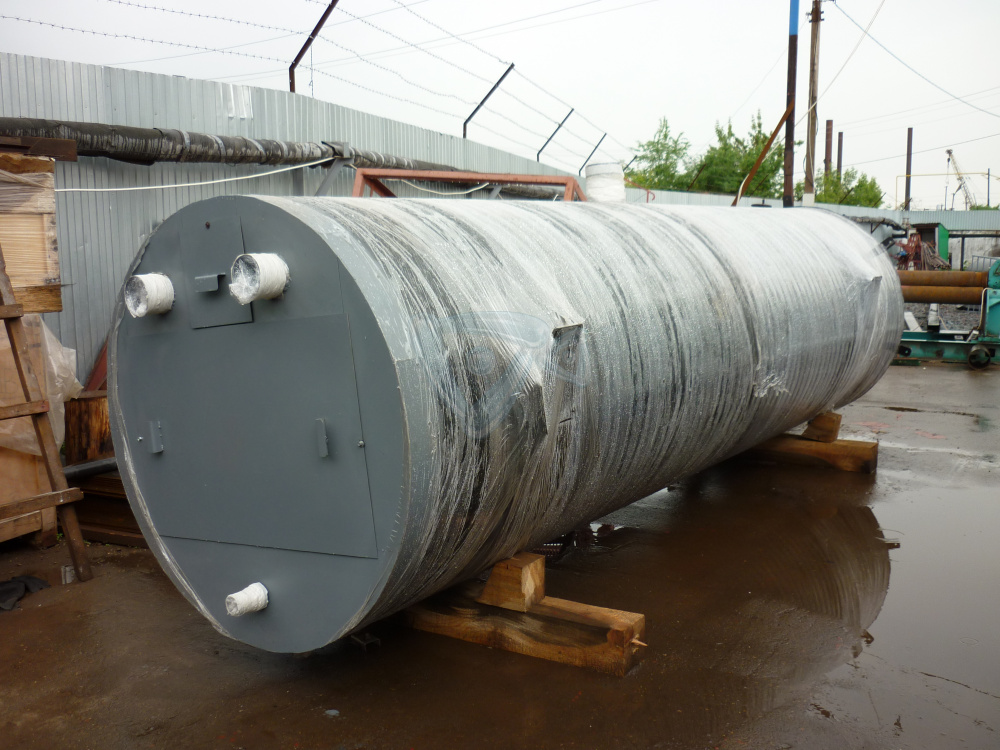

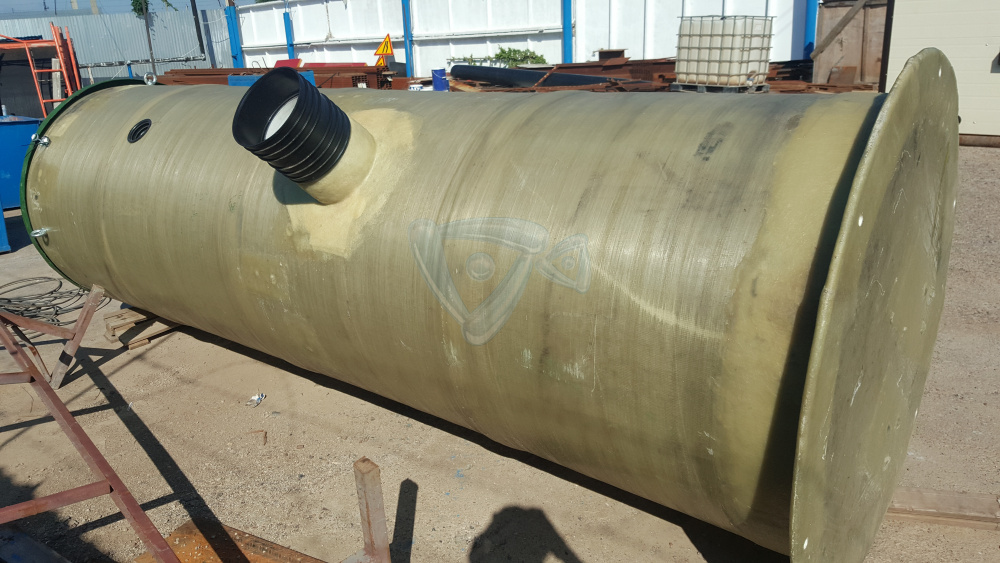

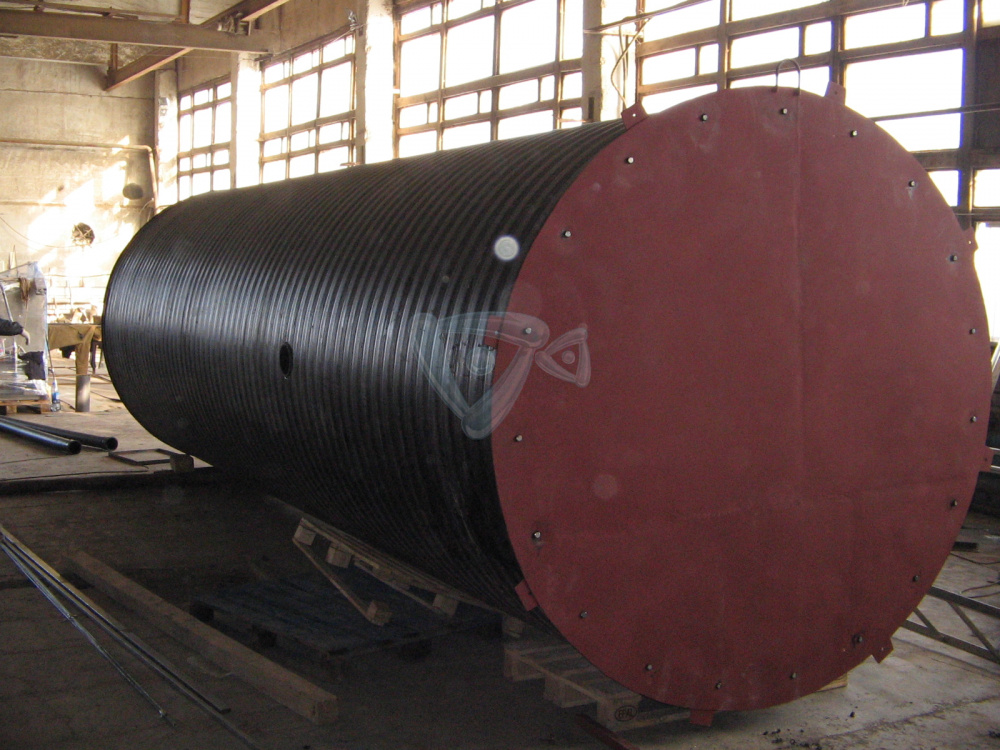

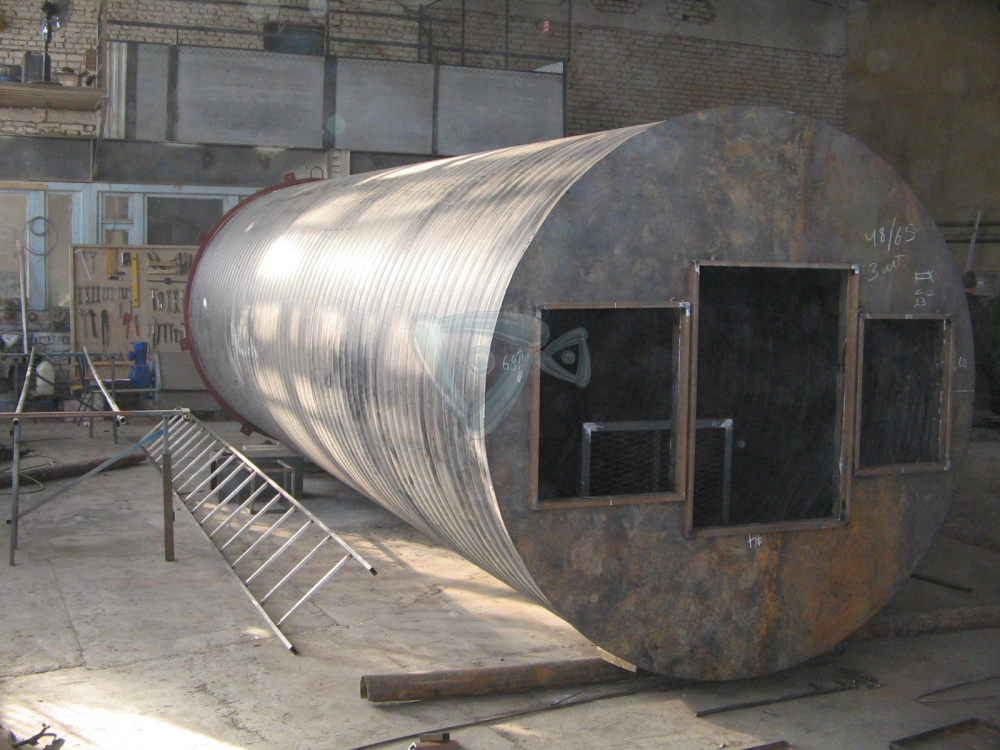

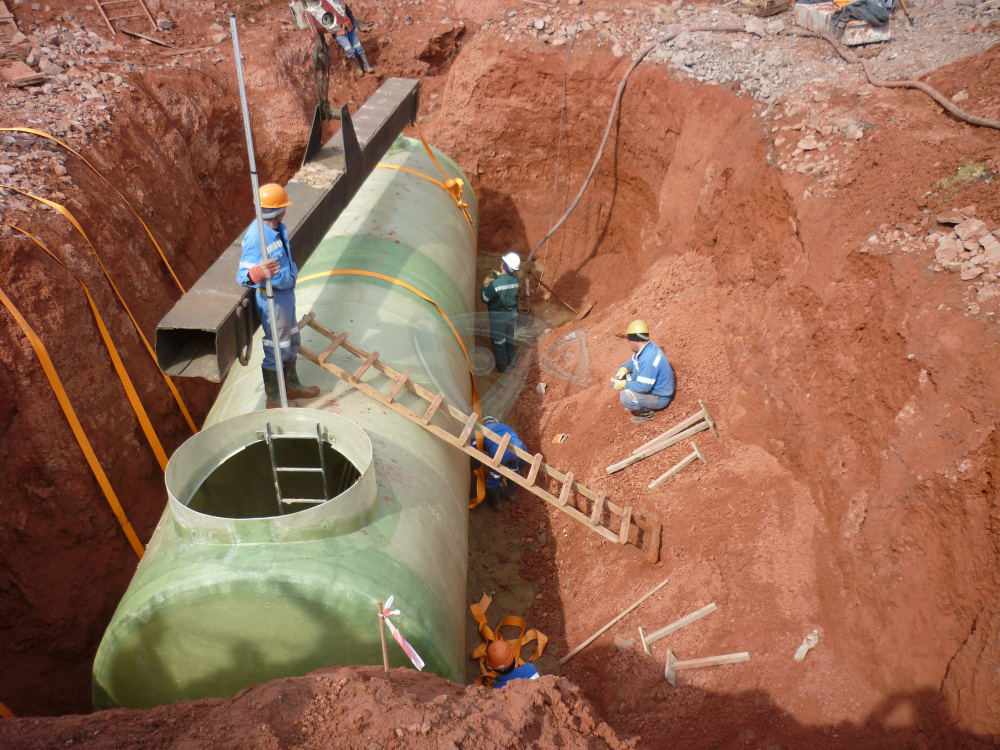

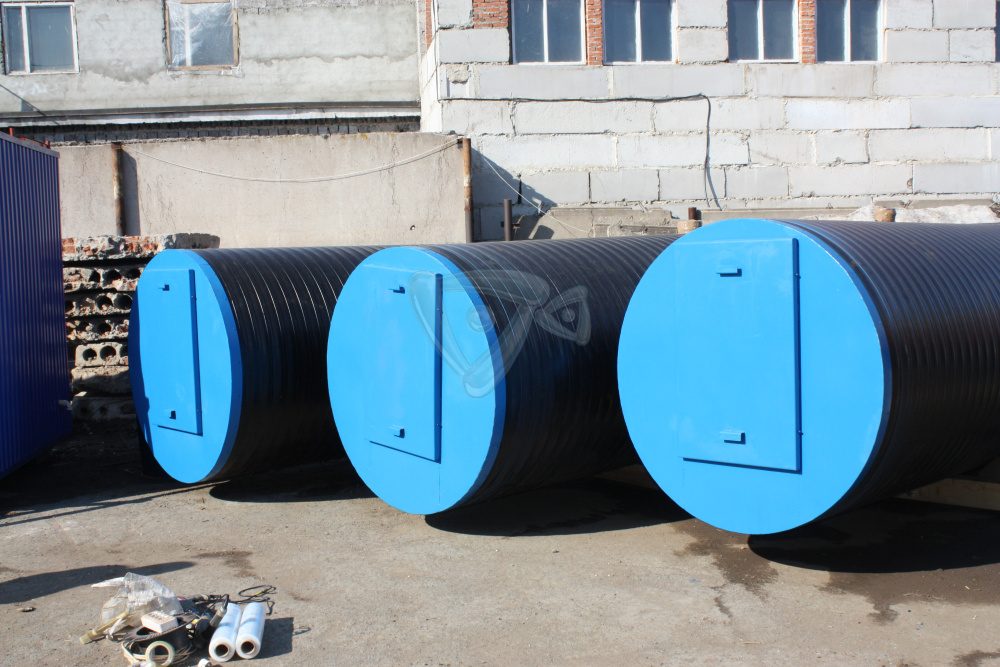

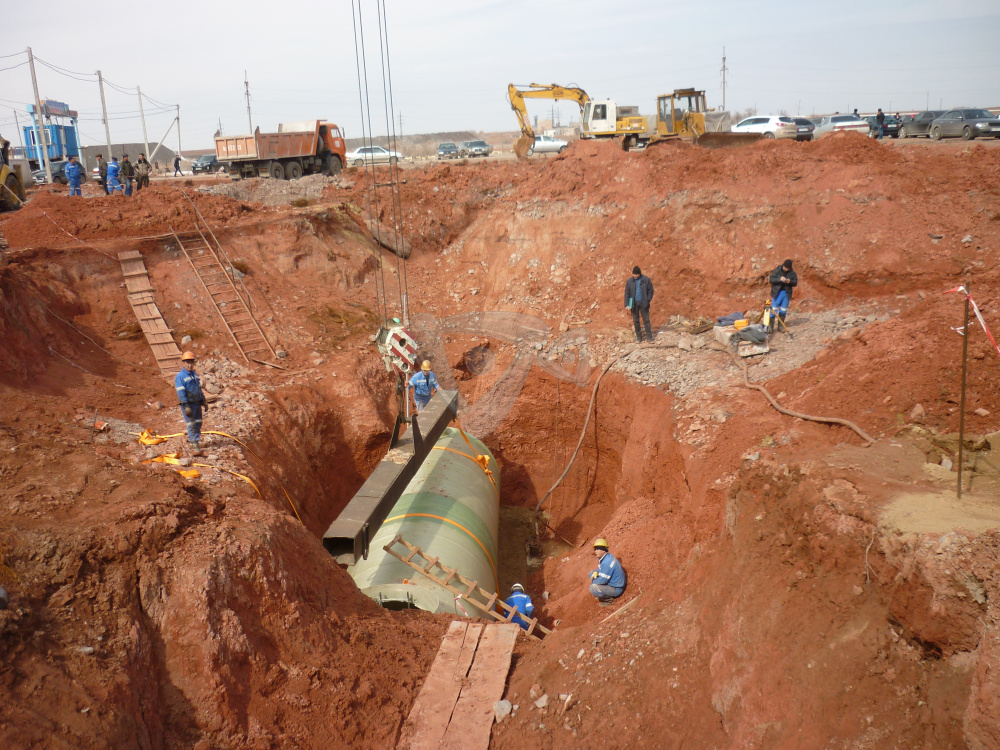

Канализационно-насосные станции представляют собой вертикальный или горизонтальный резервуар диаметром от 800 до 5000 мм. Корпус КНС изготавливается из спирально витого полиэтилена низкого давления ПНД или армированного полиэфирного стеклопластика, нержавеющей стали или углеродистой с антикоррозионным покрытием.

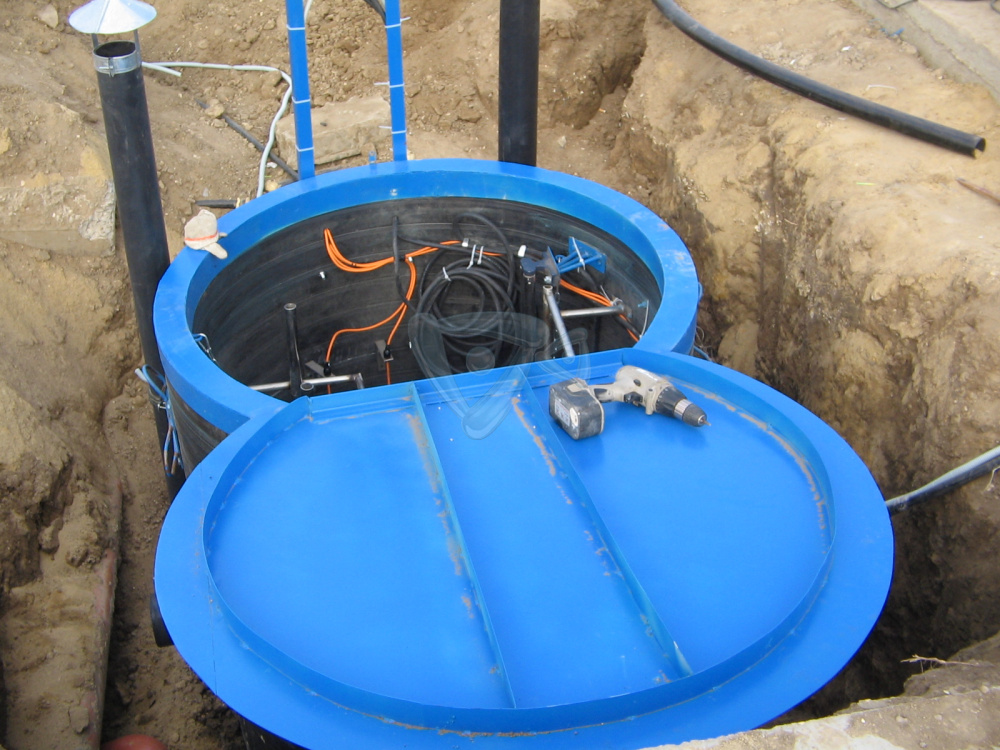

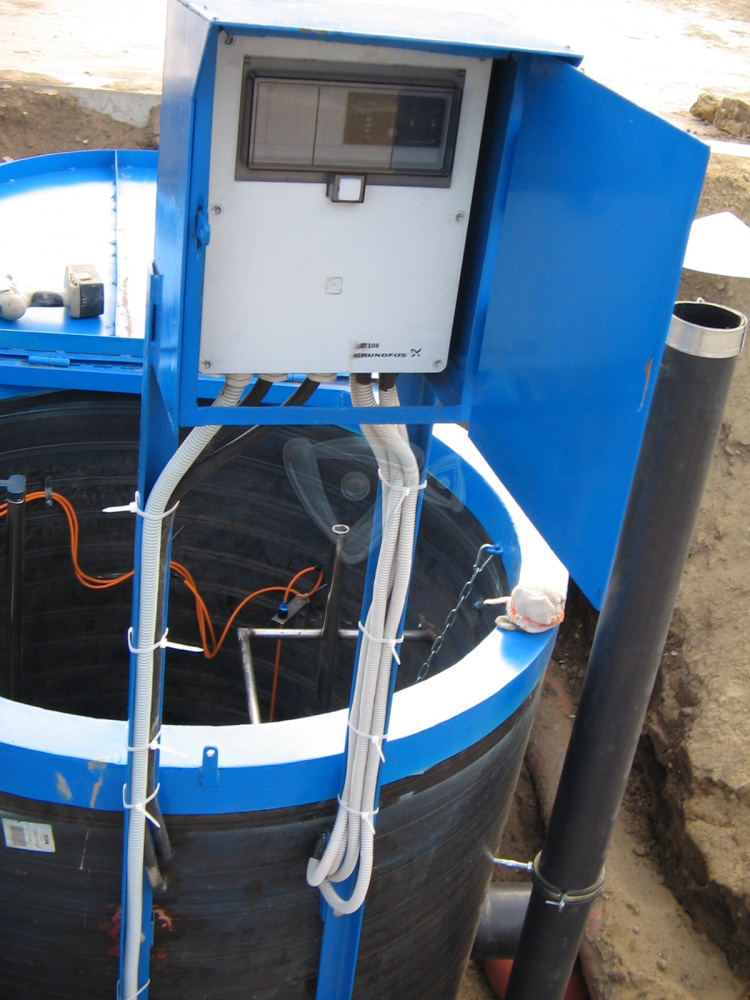

Внутри канализационно-насосной станции монтируются трубы из стали, задвижки, обратные клапаны, манометры, расходомер, стационарная или съемная лестница с площадкой а также насосное оборудование. Количество насосов определяется индивидуально, от 1-го до 3-х штук (рабочие и резервные). Насосы работают в автоматическом режиме и управляются посредством сигналов от поплавковых датчиков уровня. Поплавковые датчики уровня включения/выключения насосов развешиваются внутри корпуса КНС на специальных кронштейнах на разной высоте.
Для удобства обслуживания внутри корпуса канализационно-насосной станции устанавливается стационарная лестница с площадкой на уровне обратных клапанов и вентилей. Насосы устанавливаются с быстроразъемным соединением, являющееся частью пьедестала, укрепленного на днище корпуса. Соединение имеет резиновый уплотнитель с фартуком. Насос опускают в корпус канализационно насосной станции на длинной цепи, для точного совмещения с соединением в корпусе устанавливается направляющая рейка на всю его высоту.

ГОРИЗОНТАЛЬНАЯ КНС

  1. Насосы
  2. Направляющие
  3. Внутренний трубопровод
  4. Обратный шаровой клапан
  5. Клиновая задвижка
  6. Шкаф управления
  7. Люк для обслуживания
  8. Вентиляционный стояк
  9. Входящий коллектор
  10. Напорный коллектор
  11. Лестница
  12. Площадка
  13. Напорогаситель
  14. Автоматическая трубная муфта
  15. Поплавковые выключатели

ВЕРТИКАЛЬНАЯ КНС

  1. Насосы
  2. Направляющие
  3. Внутренний трубопровод
  4. Обратный шаровой клапан
  5. Клиновая задвижка
  6. Шкаф управления
  7. Люк для обслуживания
  8. Вентиляционный стояк
  9. Входящий коллектор
  10. напорный коллектор
  11. Лестница
  12. Площадка
  13. Напорогаситель
  14. Автоматическая трубная муфта
  15. Поплавковые выключатели

Насосы могут быть сухого или погружного типа, необходимые характеристики подбираются в соответствии с ТЗ.
Работа погружных насосов происходит в перекачиваемой среде.

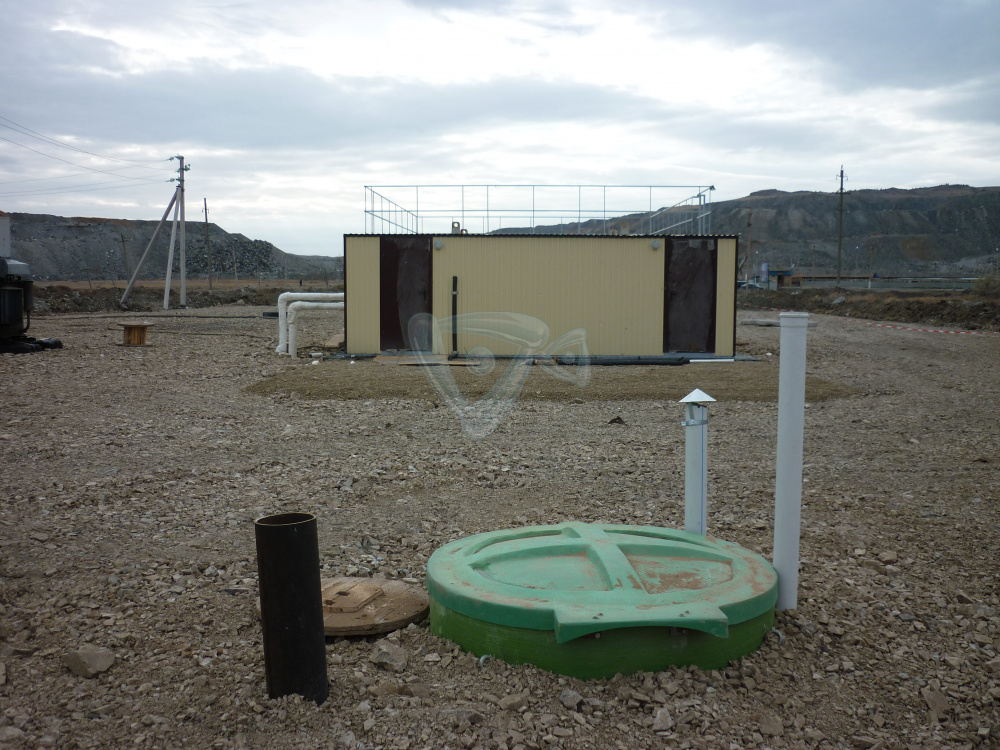

В зависимости от климатических условий и ТЗ над КНС сооружаются металлические сборные павильоны из лёгких конструкций (профилированного листа, бруса, панелей типа «сэндвич»), необходимые для размещения вентиляционных, подъемно-транспортных устройств, комплекта ЗИП, запасного насоса, ШУ.
Сооружения облегчают ремонт и эксплуатацию канализационных насосных станций.
Использование современных коррозионно-стойких материалов обеспечивает долговечность и надёжность канализационных насосных станций, выдерживающих нагрузки со стороны грунта и грунтовых вод. Защиту от коррозии обеспечивает использование нержавеющей стали, эпоксидного и полиэфирного стеклопластика, позволяющие продлить срок работы КНС.

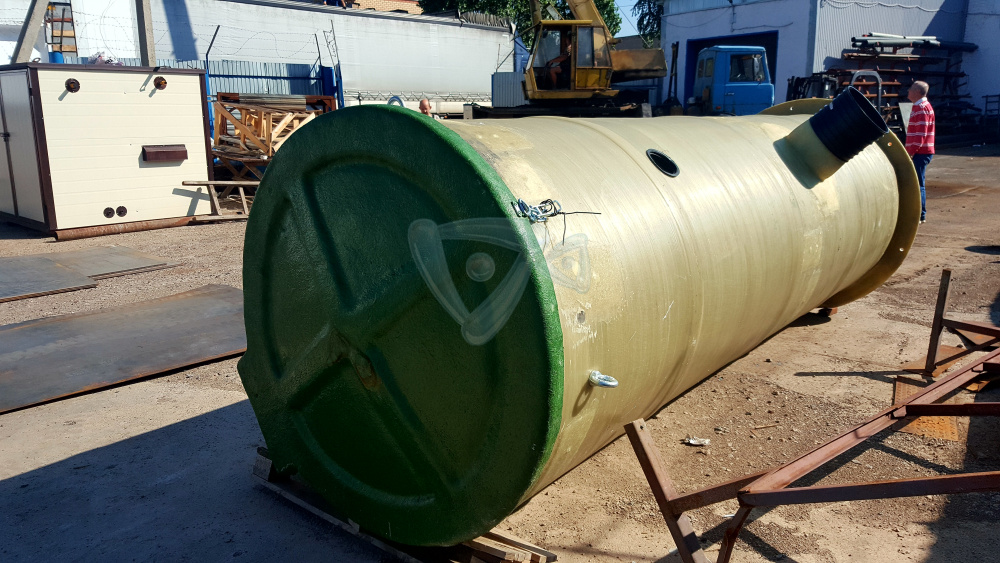

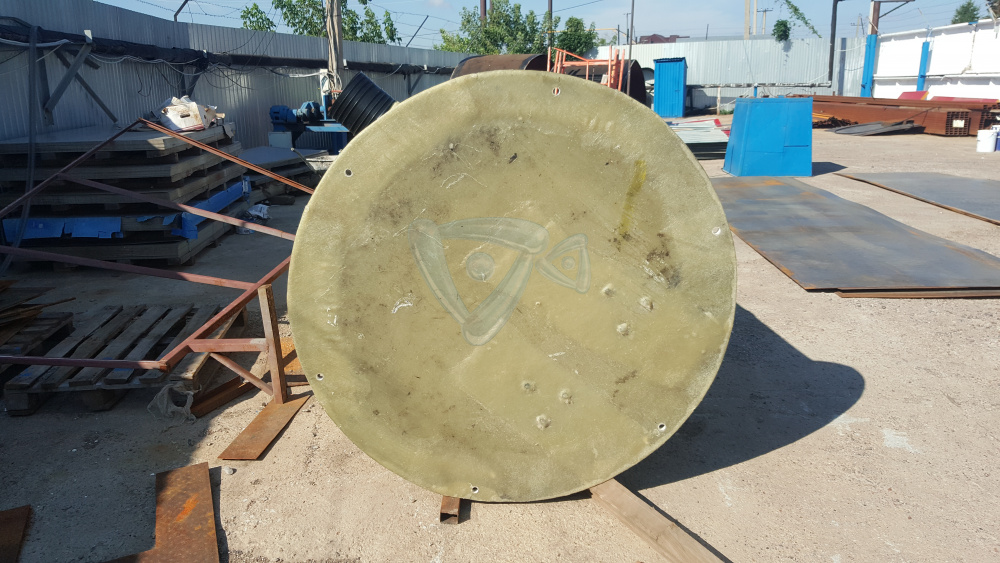

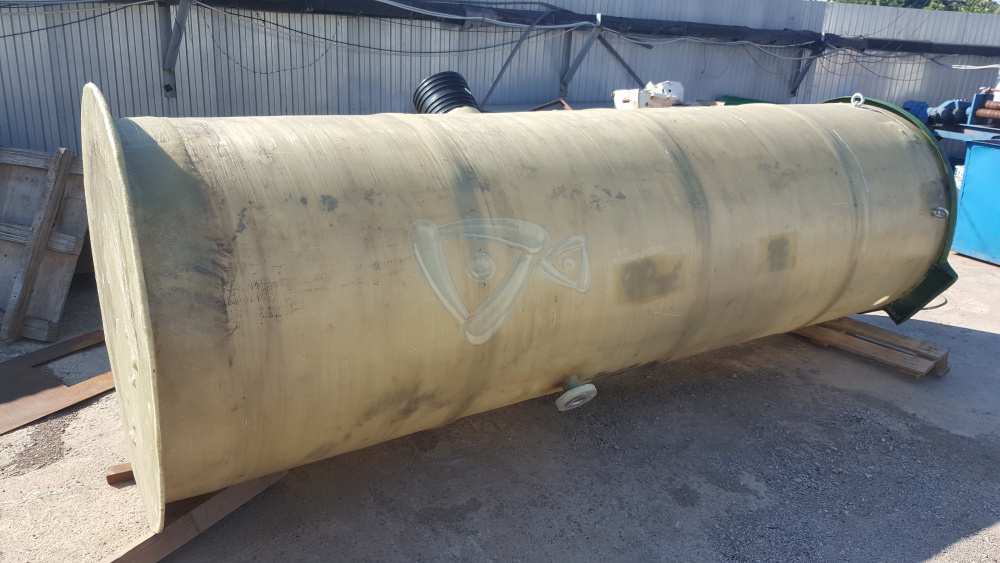

Полиэфирные смолы, армированные стекловолокном, используются при производстве корпуса и днищ КНС. Крышка и решётка в горловине канализационно-насосной станции обеспечивает безопасность при эксплуатации вблизи от людных мест.
Напротив самотёчного коллектора в кнс устанавливается специальная сороулавливающая корзина, выполненная из нержавеющей стали, улавливающая крупные механические включения.
Одним из важных элементов в канализационно-насосной станции является насосный агрегат погружной или сухой установки Grundfos (Дания), Flygt (Швеция), Wilo (Германия). Стандартное исполнение КНС предполагает установку от одного до десяти насосов на напорном патрубке без болтовых соединений с использованием скользящего захватного устройства с возможностью вертикального перемещения по направляющим, что облегчает работы по монтажу/демонтажу и техническому обслуживанию насосных агрегатов.
Внутренние трубопроводы в кнс выполнены из нержавеющей стали. Напорный трубопровод от каждого насосного агрегата имеет задвижку с обрезиненным клином и шаровой обратный клапан.
Выход газов осуществляется через вентиляционные трубы, выходящие на поверхность.

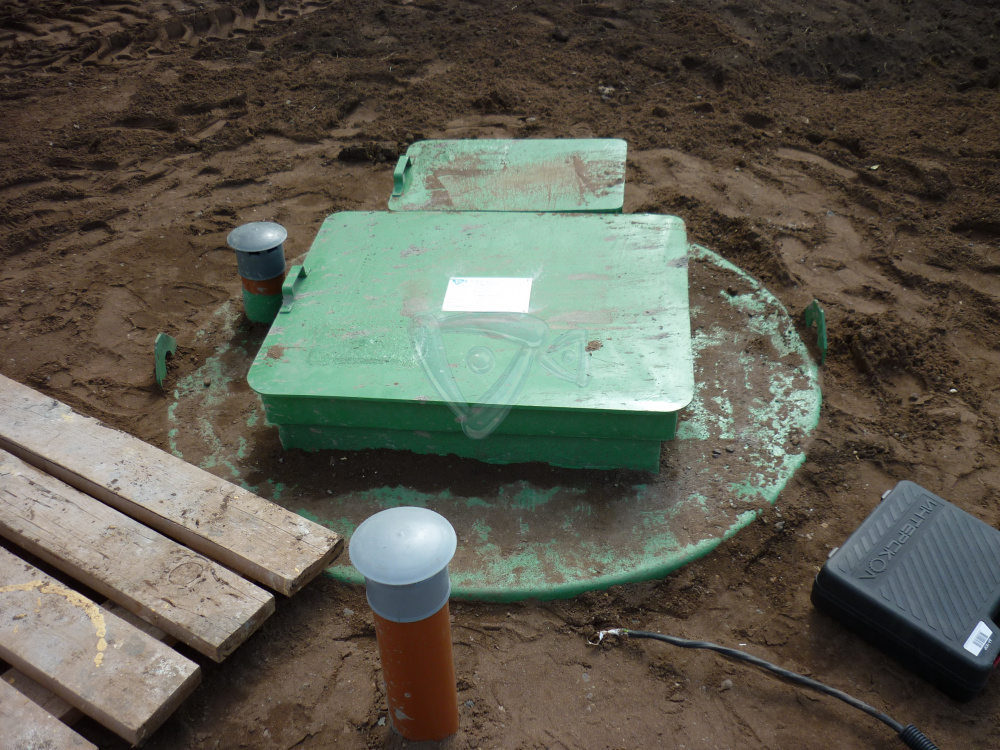

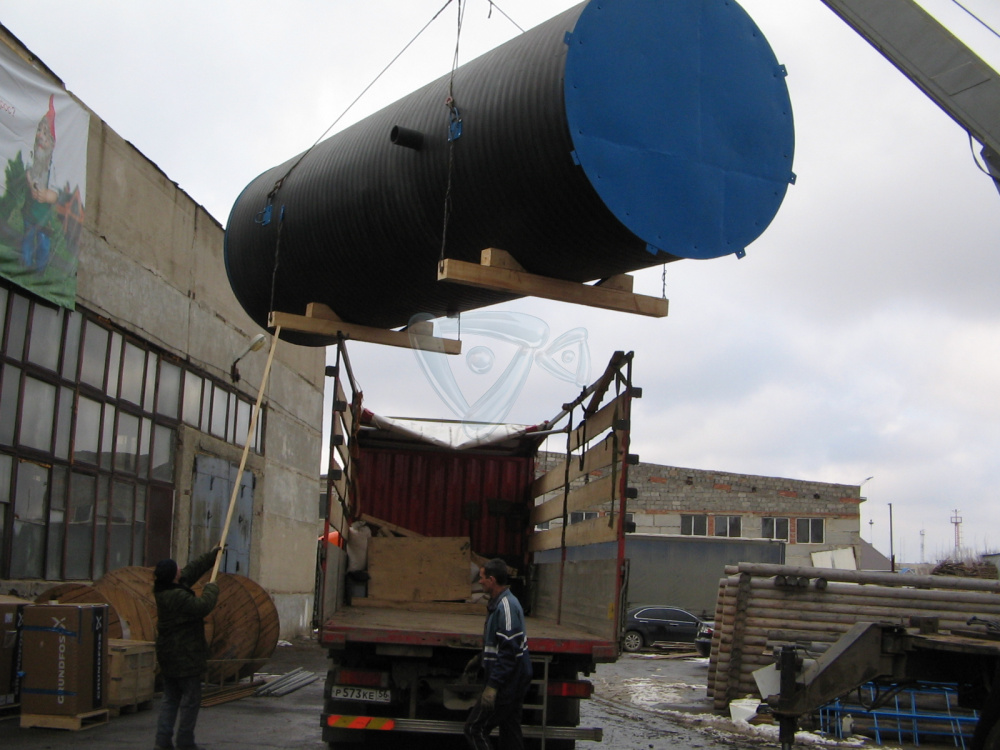

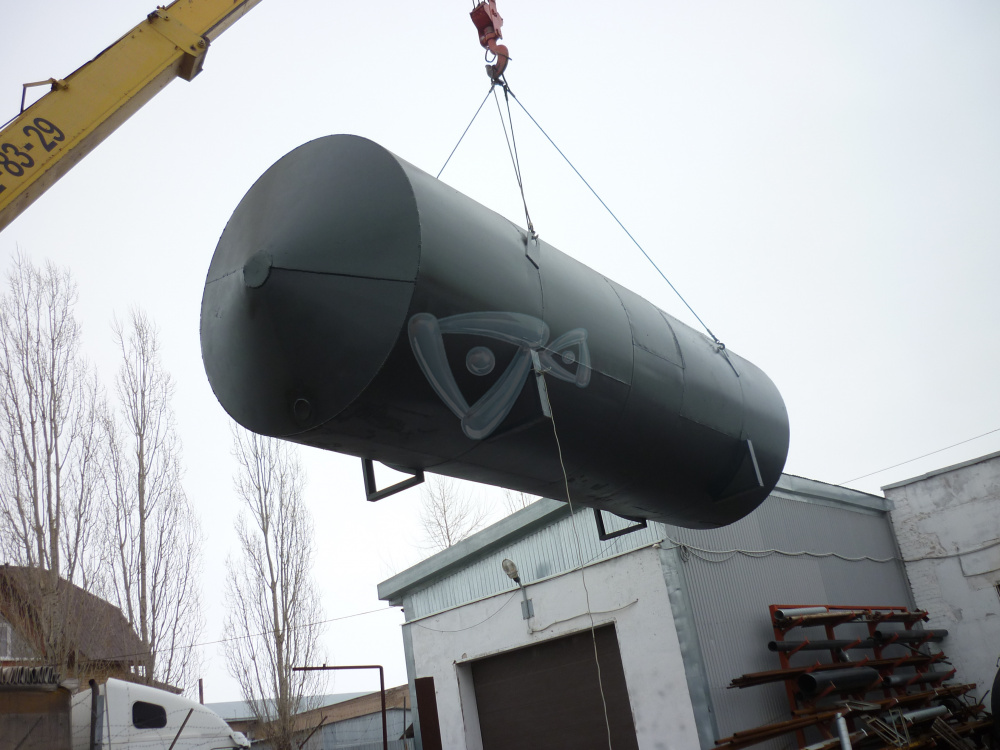

К плите канализационно-насосная станция крепится анкерными болтами. Для удобства оборудуется транспортировочными петлями и кабельными вводами. Крышка люка утеплена.
Производство КНС (статья)→
Для расчета канализационно-насосной станции требуется заполнить опросный лист . Это позволит более точно подобрать оборудование под ваши характеристики, а вследствие этого поможет избежать неправильной работы оборудования.
