БЕНЗОМАСЛООТДЕЛИТЕЛЬ «Эководстройтех-БМО»

Форма заказа

Бензомаслоотделитель «Эководстройтех-БМО» предназначен для выделения из сточных вод механических примесей минерального происхождения и нефтепродуктов. Наиболее часто применяется в системе очистки ливневых сточных вод, может использоваться отдельно в качестве модуля основной очистки при реконструкциях, а так же в системах очистки промышленных стоков.

БМО

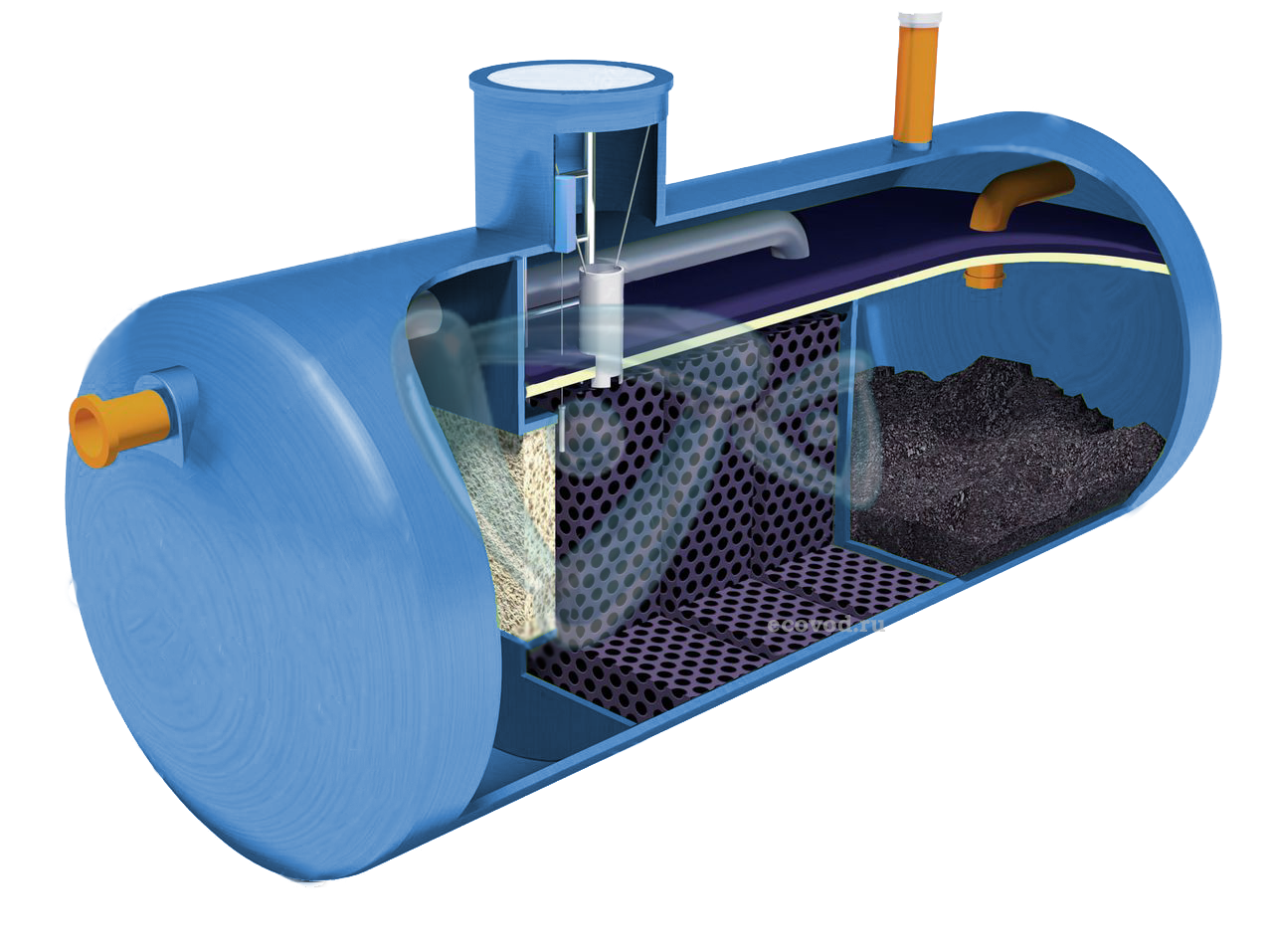

  1. Подводящий коллектор
  2. Отводящий коллектор
  3. Шкаф управления
  4. Вентиляционный стояк
  5. Коалесцентный модуль
  6. Фильтрующая сорбционная загрузка
  7. Датчик контроля
  8. Люк для обслуживания
  9. Стояк для сбора нефтепродуктов
Производительность (л/сек) Размеры емкости (мм) Диаметр патрубков на входе и выходе (мм) (N)
диаметр (D) корпуса длина (L) корпуса
1,5 1100 1800 110
3 1100 2100 110
6 1100 3000 160
10 1100 4000 160
15 1500 3500 200
20 1500 4800 200
25 1500 5500 250
30 1500 5900 250
40 1500 6800 315
50 2000 5000 315
60 2500 5500 315
70 2500 6000 400
80 2500 8000 400
90 2500 9000 400
100 2500 10000 400
110 3200 6900 500
120 3200 7500 500
130 3600 6500 500
140 3600 7000 500
150 3600 7500 500

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Бензомаслоотделитель «Эководстройтех-БМО» представляет собой цилиндрическую стеклопластиковую емкость с патрубками для поступления и отвода воды, а также с расположенным внутри фильтром грубой очистки и коалесцентным модулем с фильтрующей сорбционной загрузкой.

Для контроля накопления нефтепродуктов, бензомаслоотделитель может комплектоваться контрольным устройством уровня раздела сред.

Сточная вода поступает в бензомаслоотделитель через входной патрубок, проходит через фильтр грубой очистки, затем коалесцентный модуль с фильтрующей сорбционной загрузкой и отводится через выходной патрубок.

На фильтре грубой очистки происходит удаление взвешенных веществ и коалесценция нефтепродуктов на гидрофобном материале.

В коалесцентном модуле происходит выделение эмульгированных нефтепродуктов и выпадение мелкодисперстных взвешенных веществ. Принцип работы коалесцентного модуля заключается в укрупнении частиц нефетепродуктов, что ускоряет их отделение из сточной воды. Коалесцентный модуль представляет собой тонкослойные гофрированные пластины из ПВХ, без дополнительных пластификаторов, склеенные между собой, которые имеют свойство притягивать частицы масла и отталкивать воду, что позволяет отделиться нерастворенным нефтепродуктам от воды. Капельки нефтепродуктов соприкасаются с профилем и слипаются. При увеличении размера капель их скорость подъема растет, и нефтепродукты поднимаются на поверхность. Гофрированные пластины из ПВХ самоочищающиеся, при протекании воды создается вибрация, пластины вибрируют и тем самым способствуют всплытию частиц масла и оседанию взвешенных веществ.

Укрупненные нефтепродукты, поднимаясь на поверхность коалесцентного модуля проходят через фильтрующую сорбционную загрузку. Сорбционная загрузка представляет собой нетканый, волокнистый материал, выполненный в виде полотна, сформированного в единую, объемную гофрированную структуру из скрепленных между собой гидрофобных полимерных волокон. При таком способе формирования создаются дополнительные ёмкие полости, в которые нефть свободно проникает при непосредственном контакте, заполняет весь объем полотна за счет капиллярных сил, при этом прочно держится внутри гофрированной волокнистой структуры сорбента за счет адгезии и легко отделяется при отжиме.

Срок службы коалесцентного модуля неограничен, так как ПВХ не коррозирует и не меняет своих физических свойств. Коалесцентный модуль не требует замены или регенерации.

Контрольное устройство уровня раздела сред - это устройство, определяющее степень наполнения нефтепродуктами бензомаслоотделителя. Устройство контроля определяет количество нефтепродуктов и выдаёт световой и звуковой сигналы, если заданный объём в бензомаслоотделителя выше нормы.

Для подбора и расчета бензомаслоотделителя требуется заполнить опросный лист. Это позволит более точно рассчитать бензомаслоотделитель под ваши характеристики, а вследствие этого поможет избежать неправильной работы оборудования

Скачать опросный лист
Скачать паспорт бензомаслоотделителя
